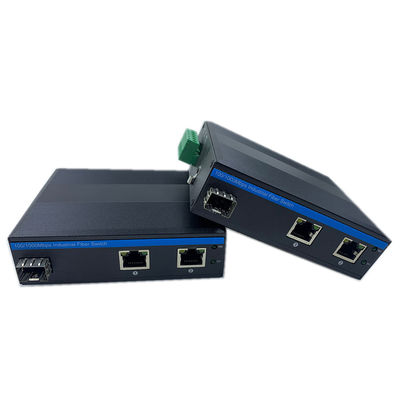

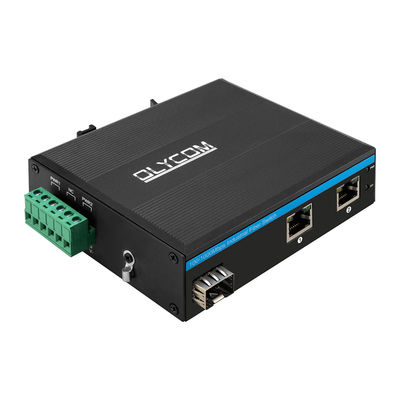

Switch de rede robusto Olycom Gigabit 15.4W 30W PoE
Introdução do Switch Ethernet Industrial
A série IM-FP122GE é o switch de fibra PoE industrial de 10/100/1000 Mbps com
- Conformidade com IEEE802.3af/at
- Fornece PoE ativo (DC48V) para câmeras IP PoE, WAPs, etc. através de cabo de cobre Cat5 ou superior
- 1 porta de fibra SFP de 100/1000 Mbps com detecção automática
- 2x10/100/1000Mbps RJ45 com detecção automática, alimentação IEEE 802.3af/at nas portas 1~2
- Detecta os modos PoE (Não-PoE, compatível com 802.3af/at) dos equipamentos elétricos conectados
- Proteção contra surtos Ethernet de 6KV, adapta-se a um ambiente externo hostil
- Instalação em trilho DIN ou parede
- Alcance de energia de até 100 metros
- Conformidade com os padrões FCC e CE
- Temperatura ambiente de operação: -40°C～75°C
O design de nível industrial confiável pode garantir a operação contínua e estável do sistema de automação.
Especificação do Switch de Fibra Industrial
| Nome do produto |
Switch de Fibra PoE Industrial Gigabit Não Gerenciado (1F+2TP) |
| Nº do modelo |
IM-FP122GE |
| Porta |
1x100/1000M Fibra SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
2x10/100/1000M UTP RJ45 (Suporta detecção automática MDI/MDIX)

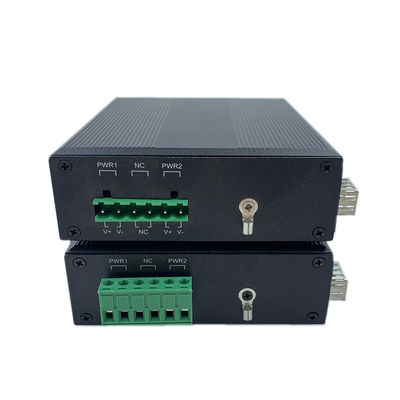

1x6-PIN Bloco de Terminal de Energia
|
| Protocolo |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Recursos de comutação |
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento:<10us
Largura de banda do sistema: 6Gbps (sem congestionamento de tráfego)
Taxa de encaminhamento: 8.928Mmps
MAC: 4K
Tamanho do buffer de pacotes: 1.75Mb
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100/1000BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
|
| LEDs |
Energia, Fibra, Rede, PoE
PWR: Energia
Fibra: FX1
Ligado: a transmissão é normal
Desligado: a transmissão NÃO é normal (módulo óptico com defeito ou desconectado)
Laranja cobre: indicador PoE
Ligado: PoE está funcionando
Desligado: PoE não está funcionando ou este é um dispositivo Não-PoE
Verde cobre: indicador de velocidade
Ligado: a velocidade de transmissão é 1000Mbps
Piscando: em transmissão
Desligado: Desconectado ou a velocidade de trabalho é 10/100Mbps
|
Sobre PoE
Tensão de entrada da fonte de alimentação PoE: 48V (máx. 52V)
Potência de saída da fonte de alimentação PoE única: 30W (porta 1~4)
Orçamento total: 120W
Tensão de saída PoE: 48V
Conexão reversa: suporte
Consumo de energia: Carga total sem PoE ≤5W
Fiação PoE: 1/2 (V+), 3/6 (V-)
Padrões da indústria
ESD: IEC61000-4-2, ±15KV ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surtos: IEC61000-4-5, Diferencial ±2KV, Comum±6KV
Certificação
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4: 2014
Lista de embalagem
- 1pc switch
- 1pc manual do usuário
Observação
Acessórios (suporte de trilho DIN, módulo óptico, fonte de alimentação, patchcord, cabo de rede, etc.) NÃO estão incluídos na caixa de embalagem, prepare-os você mesmo ou compre um conjunto completo de nós
Informações da caixa de envio
Tamanho do produto: 11,4*9,3*3,5cm
Tamanho da caixa interna: 23*16,5*5,8cm
Peso do produto: 0,35Kg
Peso da embalagem: 0,45Kg
Tamanho da caixa master: 67*33*47cm
Quantidade da embalagem: 40 unidades
Peso da embalagem: 20Kg
| Módulo Óptico Industrial |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Fonte de Alimentação DIN Industrial |
| IM-DAC220/DC48V1.6A |
AC220V para DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V para DC48V2.5A, -40℃～70℃ |
Aplicação do Switch PoE CCTV
