Solução DWDM 400G/800G completa de design modular compacto
Visão geral do produto
OM5800 é uma plataforma de transmissão DCI OTN inovadora e líder do setor, lançada pela OLYCOM.
OM5800 tem as características de tamanho pequeno, acesso de serviço de grande capacidade, transmissão de longa distância, operação e gerenciamento simples e conveniente da GUI da Web, operação confiável e economia de energia e redução de emissões, o que atende efetivamente às necessidades de transmissão de interconexão de data center de usuário de longa distância e grande largura de banda.
O OM5800 apresenta um design modular que permite o desacoplamento óptico-elétrico para redução de custos e gerenciamento integrado no mesmo chassi.
Com recursos SDN, cria uma arquitetura de rede inteligente e aberta.
O sistema suporta a interface do modelo YANG baseada no protocolo NetConf/YANG, ao mesmo tempo que oferece vários métodos de gerenciamento, incluindo Web GUI, CLI, NetConf e SNMP para operações simplificadas.
Principais recursos
1. Integração ultra-alta:

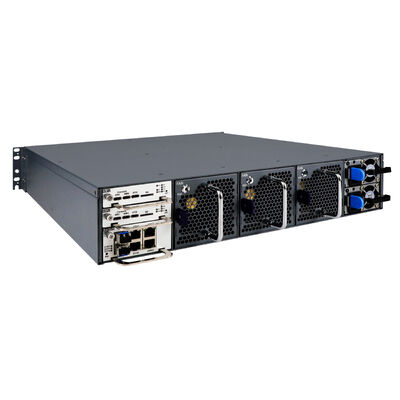

Chassi 1U e 2U, 2U suporta slots de serviço 4 * 1.6T, 1U suporta slots de serviço 2 * 1.6T; cartão de serviço é compatível
Lado do cliente:
Suporta GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4/400GE etc(veja os detalhes do cartão para detalhes)
Lado da linha:
Suporta 100G/200G/400G/800Gbps por onda
2. Capacidade ultra grande:
Um único chassi pode transportar até 6,4T de capacidade de serviço, atingindo o nível líder do setor
3. Operações de extrema simplicidade:
Definição flexível, manutenção inteligente da GUI da web,
melhorar a operabilidade da operação remota e
manutenção
Suporta porta de rede remota e porta serial
acesso e suporta reinicialização remota a frio e a quente
Suporta atualização remota de chassi e placa, importação remota de configuração e download remoto de log
4. Design de caixa branca:
Suporte para protocolos Netconf baseados no modelo Yang
GUI da Web/CLI/SNMP
Aguarde a interface de gerenciamento aberta, apoie a API aberta e realize a dissociação do gerenciamento
5. Adequado para ambiente de data center e sala de máquinas:
Suporta conexão a quente de serviço/controlador principal/interface Ethernet/ventilador/placa de alimentação
Toda a máquina possui design de ar dianteiro / pós-ar, com forte capacidade de dissipação de calor
Backup mestre 1:1, suporte para Gigabit Ethernet
gerenciamento, suporte para redes OSPF
Compatível com fonte de alimentação AC/HVDC/-48V para aplicações de data center.
Especificação do produto
|
Nome do Projeto
|
Descrição
|
|
Capacidade de transmissão
|
96*200Gbps/60*400Gbps
|
|
Unidade de gerenciamento de rede
|
-
Chassi 2U/4U: proteção de backup dual master 1:1
-
Chassi 1U: mestre único
-
Porta de gerenciamento: 2 * porta elétrica RJ45 Gigabit Ethernet, 2 * porta óptica SFP Gigabit Ethernet
1 * porta de console USB tipo C
Portas MUX: 2 * portas de gerenciamento de dispositivos Mux e Demux
|
|
Cartão de camada elétrica
|
200G TMUX suporta serviços duplos de 2*100G a 1*200G
200G TMUX suporta serviços de 20*10G a 1*200G
200G TMUX suporta serviços 10*10G + 1*100G ou 2*100G a 1*200G
400G TMUX suporta serviços de 4*100G a 1*400G
400G TMUX suporta serviços de 4*100G a 2*400G (proteção 1+1)
800G TMUX suporta serviços de 8*100G a 1*800G
800G TMUX suporta serviços duplos de 2*400G a 1*800G
|
|
Cartão de camada óptica
|

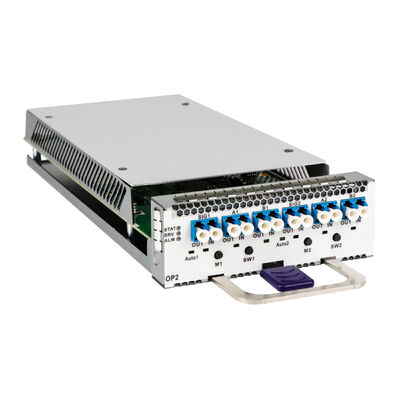

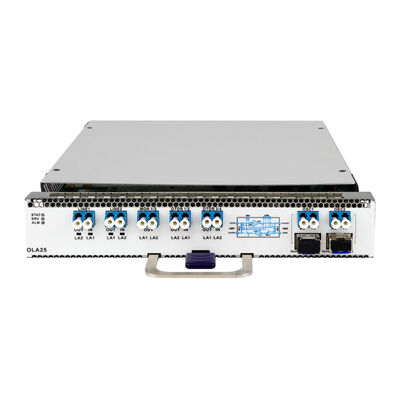

Cartão WSS / cartão TFF / cartão OP / cartão OTDR / cartão OCM / cartão OA / cartão OLA / cartão PTM / MUX de 8 ondas / MUX de 48 ondas / VMUX de 48 ondas / cartão MUX de 96 ondas
|
|
Tamanho
|
1/2 Cartão de Serviço
|
216 mm (L) * 262 mm (P) * 40 mm (A)
|
|
1/4 Cartão de Serviço
|
107 mm (L) * 262 mm (P) * 40 mm (A)
|
|
Chassi 4U
|
Suporta 16*1/4 slots ou 8*1/2 slots
442 mm (L) * 485 mm (P) * 176 mm (A)
|
|
Chassi 2U
|
Suporta 8*1/4 slots ou 4*1/2 slots
442 mm (L) * 485 mm (P) * 88 mm (A)
|
|
Chassi 1U
|
Suporta 4*1/4 slots e 2*1/2 slots
442 mm (L) * 485 mm (P) * 44 mm (A)
|
|
Ambiente
|
Temperatura de trabalho
|
-5°C ~ 45°C
|
|
Temperatura de armazenamento
|
-40°C ~ 80°C
|
|
Umidade
|
5% ~ 95% sem condensação
|
|
Fonte de energia
|
Backup duplo de alimentação 1:1: AC220V/alta tensão DC/-48V opcional
|
|
Dissipação de energia
|
4U<2300W,2U<1300W; 1U <800W (com base em potência/ventilador de camada completa em velocidade máxima),
|
Estrutura de controle de qualidade de telecomunicações
1. Padrões de qualidade
Cumprir com ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Incluir requisitos específicos do cliente
Definir benchmarks: rendimento, latência, consumo de energia, durabilidade
2. Processo de controle de qualidade
Inspeção de entrada: Verifique módulos ópticos, PCBs, fontes de alimentação, gabinetes
Controle de produção: inspeção AOI, qualidade de soldagem, alinhamento óptico, verificação de porta e PoE
Teste Funcional:
Switch: taxa de transferência, VLAN, QoS, saída PoE
DWDM: precisão de comprimento de onda, OSNR, níveis de potência óptica
Testes Ambientais: temperatura (-40~75°C), umidade, vibração
Burn-in: operação de alta carga, monitora perda e estabilidade de pacotes
Verificação final: aparência, rotulagem, novo teste de função completa
3. Equipamento de teste
Analisador de espectro óptico (OSA)
Gerador de tráfego (taxa de transferência, latência)
Analisador de protocolo (TCP/IP, VLAN)
Câmaras ambientais e mesas vibratórias
4. Documentação
Registros de testes completos (relatórios, calibração, certificações)
Sistema de controle de qualidade para rastreabilidade e rastreamento de defeitos
5. Melhoria Contínua
Análise de causa raiz (RCA)
Ciclo de feedback do cliente
Treinamento regular da equipe
Resultado: maior confiabilidade, menor taxa de falhas, redução do custo pós-venda.
