Conversor multimédia de fibra WDM de núcleo único de Gigabit
Características principais do conversor de mídia WDM
- Multiplexagem por divisão de comprimento de onda (WDM), Tx e Rx em 1 fibra
- Conversão Ethernet 1000BASE-FXFIBER para 10/100/1000BASE-T COPPER
- Transmissão de pacotes de dados de 1600 bytes
- Controle de fluxo duplex completo, pressão de retorno half duplex
- LEDs em posição total para indicar a potência e o estado da rede
- Disponível para porta-transformadores de fibra de 14 slots
- Com transmissão de 1 fibra com tecnologia de Multiplexagem por Divisão de Comprimento de Onda (WDM)
- Utilize fibra óptica para estender a faixa de distância física de um link Ethernet típico para 20km-100km
- Aplicado em escolas, cyberbars, escritórios e redes de telecomunicações
Parâmetros técnicos do conversor de fibra óptica
| Padrão |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet),
IEE802.3z 1000BASE -SX/LX ((Gigabit-Ethernet)
IEEE802.3x (Controlo de fluxo)
IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Árvore de abrangência
|
| 10/100/1000BASE-T |
Cabo STP ou UTP da categoria 5/5e/6 (máximo 100 m) |
| 1000BASE-FX |
9/125um cabo de fibra de vidro de modo único (20/40/60/80/100/120km) |
|
Modo de conversão
Tempo de atraso
|
Capacidade de armazenamento e transferência < 10us, capacidade de transferência direta < 0,9us |
| Controle de fluxo |
Controle de fluxo duplex completo, pressão de retorno half duplex |
| Portão RJ-45 |
Auto-MDI/MDIX |
| Conector de fibra |
Padrão SC, opcional ST/FC |
| Comprimento de onda |
1310/1550 nm |
| Dimensões |
70 mm ((W) x 93 mm ((D) x 25 mm ((H) |
| Peso |
Peso líquido: 0,16 kg; peso bruto: 0,42 kg |
| Voltagem de entrada |
DC 5V1A com adaptador de alimentação externo |
| Consumo de energia |
< 2,5 W |
| MTBF |
50,000 horas |
| BER |
< 1/1000000000 |
| Tabela de endereços MAC |
1K |
| Tamanho do buffer |
128K |
| Temperatura de funcionamento |
0°C~50°C |
| Temperatura de armazenamento |
-40°C~70°C |
| Umidade de armazenamento |
5% a 90% não condensantes |
Aplicação do conversor de mídia não gerenciado
Detalhes de encomenda do Commercial Media Converter
| TA511/2-GE/SC-20 |
10/100/1000M, independente, fibra única, modo único, SC, 20 km, fonte de alimentação externa |
| TA511/2-GE/SC-40 |
10/100/1000M, independente, fibra única, modo único, SC, 40km, pwe externaou fornecimento |
| TA511/2-GE/SC-60 |
10/100/1000M, independente, fibra única, modo único, SC, 60km, fonte de alimentação externa |
| TA511/2-GE/SC-80 |
10/100/1000M, independente, fibra única, modo único, SC, 80km, fonte de alimentação externa |
| TA511/2-GE/SC-100 |
10/100/1000M, independente, fibra única, modo único, SC, 100 km, fonte de alimentação externa |
| TA511/2-GE/SC-120 |
10/100/1000M, independente, fibra única, modo único, SC, 120km, fonte de alimentação externa |
Resolução de problemas
1Perda de pacotes de rede grave?
R: (1) O desajuste do modo duplex entre o MC e outros equipamentos ligados, como interruptores, roteadores
(2) Verifique se há algum problema com Cabo RJ45 e conector RJ45
(3) Verifique se utiliza o cordão do adesivo correto e fazer a conexão correta
(4) Por favor, verifique se a perda de ligação de fibra está além a sensibilidade de recepção
2P: Não pode comunicar depois de o MC estar ligado?
A: (1) As ligações de fibra são opostas, trocar todos a fibra TX e RX
(2) A porta RJ45 não está correctamente ligada a outras portas Equipamento (por favor, preste atenção à linha transversal e
linha directa)
A porta de fibra também pode ter o problema de incompatibilidade, para exemplo: se o conversor de mídia estiver equipado com a função LFP,
quando você conecta o cabo de fibra de patch com núcleo APC para o conversor de mídia que o transceptor é com PC núcleo, o conversor de mídia não vai comunicar
Mas se o conversor de mídia é sem função LFP, há Não terá efeito.
3Q: Que tipos de métodos de ensaio poderiam ser aplicados se o O conversor de mídia tem um problema?
(1) Teste local
Conecte os dois MCs com dois PCs e faça o teste Ping.
Se o ping não é problema, isto é, conversores de mídia
Não tem problema; se é problema Ping e pode fazer Claro que o conversor de mídia tem problemas.
(2) Teste em local remoto
Conecte os dois conversores de mídia com dois PC e fazer Se Ping não está bem, então você tem que verificar se a ligação de fibra é normal e a transmissão e a potência de recepção do PC estão dentro da faixa adequada.
Se não há problema com o teste Ping, que irá mostrar o Fibra de ligação está bem, você pode julgar há alguns problemas com o interruptor

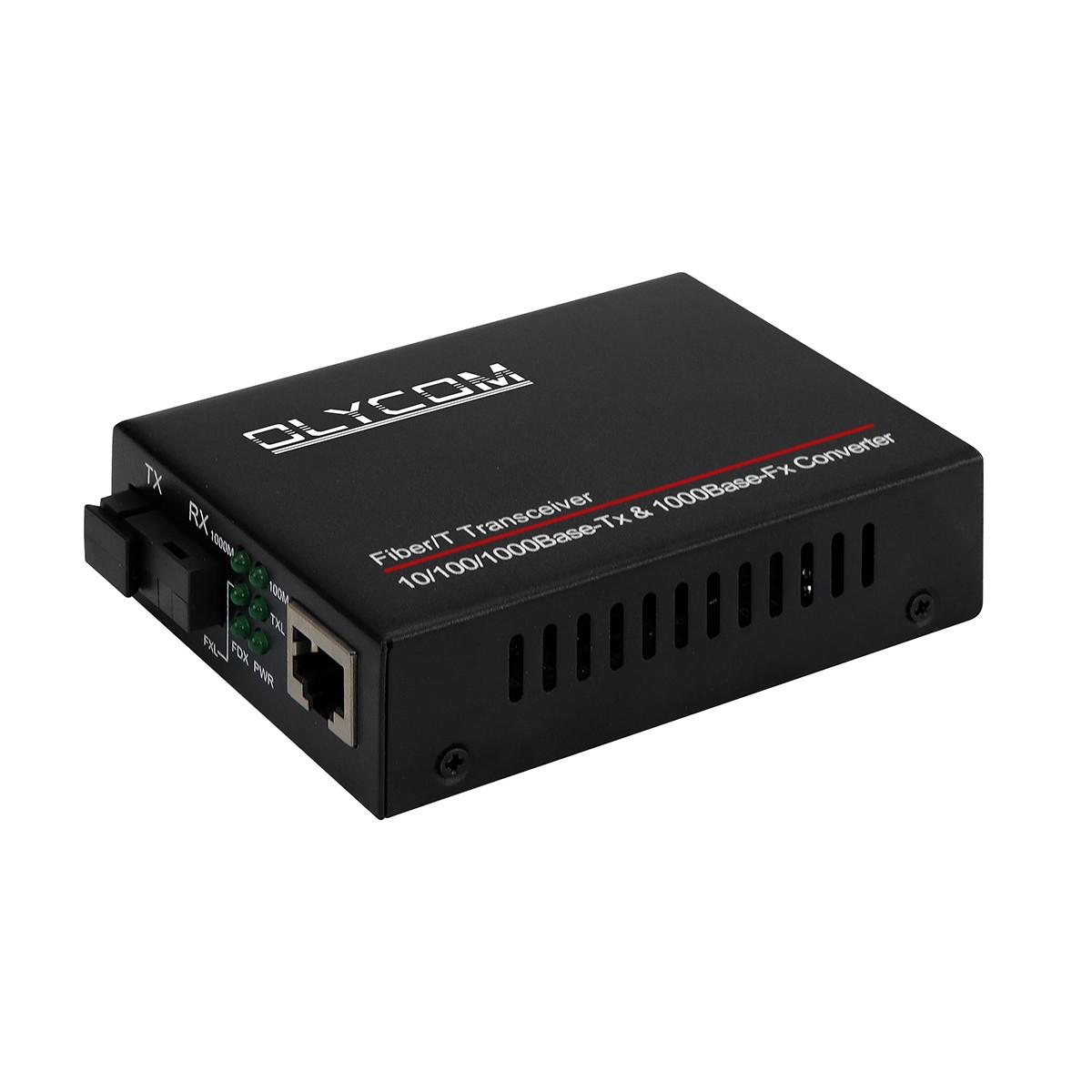

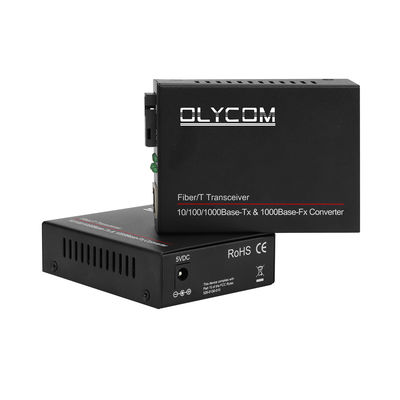

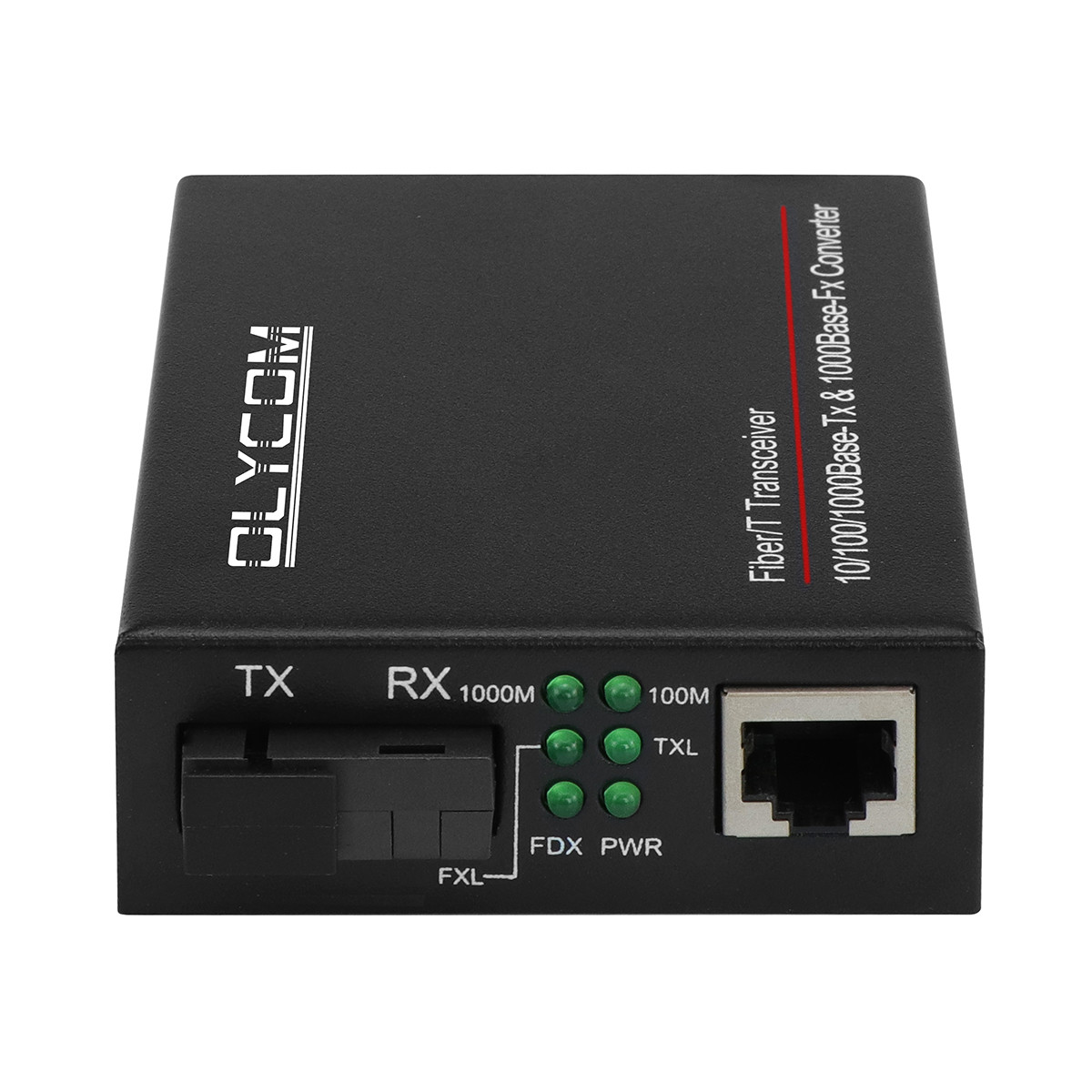

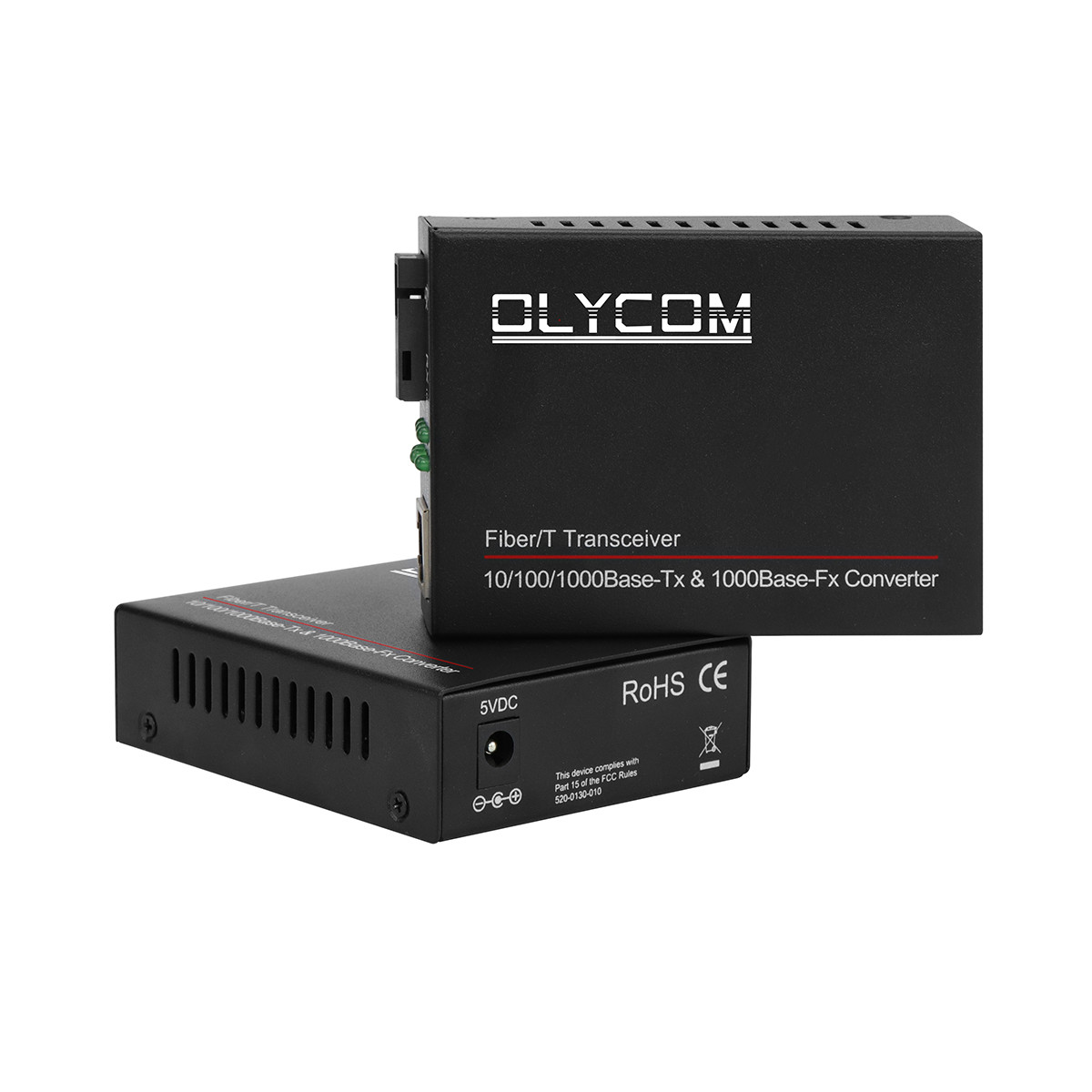

Fotos do produto
