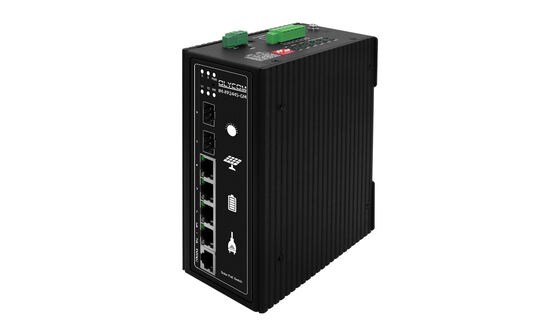

MPPT Solar PoE Switch L2 gerenciado Gigabit Ethernet 4 portas DIN montado CE

Nome do produto

Switch PoE solar industrial gerenciado 10/100/1000 Mbps (2F + 4TP)

Modelo não.

IM-FP244S-GM

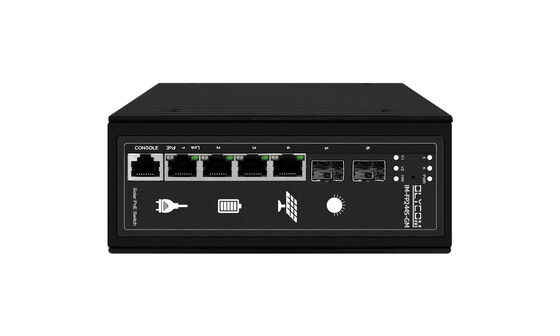

Porta

4*10/100/1000Base TX portas PoE (dados)

2*100/1000M portas SFPl

Porta PoE

1 porta suporta IEEE802.3af/at/poe++/bt, saída PoE máxima de 90W

2-4 portas suportam IEEE802.3af/at, máx. 30W/porta, saída PoE

Gerenciando portas

Uma porta de console

Chave de redefinição

um

Ponte PoE

Máx. 120 W

Protocolos de rede

IEEE 802.3;

IEEE 802.3u 100BASE-TX;

IEEE 802.3ab1000BASE-T;

IEEE 802.3x;

IEEE 802.3z 1000BASE-X;

IEEE 802.3af/at; IA PSE;

IEEE 802.3ad;

IEEE 802.3q,IEEE 802.3q/p;IEEE 802.1w,IEEE 802.1d,IEEE 802.1S

STP (Protocolo Spanning Tree);RSTP/MSTP (Protocolo Spanning Tree Rápido)

Protocolo de rede em anel EPPS; Protocolo de rede em anel EAPS

Especificação da porta

10/100/1000BaseT(X)Automático

Modo de encaminhamento

armazenar e encaminhar (velocidade total do fio)

Largura de banda

20 Gbps

Encaminhamento de pacotes

40,32 pps

Tabela de endereços MAC

8K

esconderijo

4,1 milhões

Distância de transmissão

10BASE-T:Cat3,4,5 UTP(=250 metros)

100BASE-TX: Cat5 ou posterior UTP (= 100 metros)

1000BASE-TX: Cat6 ou UTP posterior (=1000 metros)

1000BASE-SX:62,5μm/50μm MMF(2m~550m)

1000BASE-LX:62,5μm/50μm MM(2m~550m) ou 10μm SMF(2m~5000m) Suporte universal BIDI

Avaliar

Ethernet 10Mbps half duplex, 20Mbps full duplex

Fast Ethernet 100 Mbps half duplex, 200 Mbps full duplex

Gigabit Ethernet 2000Mbps full-duplex

CPU

500MHz

CLARÃO

16 milhões

BATER

128 milhões

Watt

Carregamento + carga total: 300w;

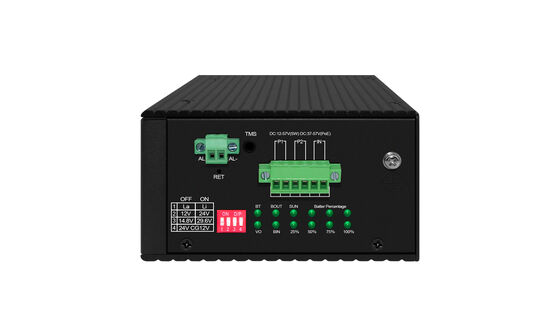

Interruptor de função

PWR: Indicador de energia

SYS: Indicador do sistema

Porta de rede: (indicador de conexão de rede verde claro)

Luz indicadora PoE: (luz indicadora de conexão de rede laranja)

Indicador LED de carregamento

BT: Indicador de status da bateria; VO: Indicador de sucesso do aumento de POE

BOUT: Indicador de descarga da bateria; BIN: Indicador de carga da bateria

SOL: Indicador do estado da energia solar; 25%-100%: Indicador de nível de bateria

Função de carregamento

Carregamento totalmente automático, eficiência máxima 98%, corrente máxima de carregamento 15A

Controle MPPT integrado

Função integrada de proteção da bateria

Reconhecimento de tensão da bateria totalmente automático

Sistema integrado de ativação automática de bateria de lítio

Sistema integrado de proteção de partida de baixa capacidade

Interface integrada de monitoramento de temperatura da bateria

Suporta função de proteção contra superaquecimento

Entrada de energia

Suporta entrada de painel solar de 12V (≤32V) / emparelhado com bateria de 12V

Suporta entrada de painel solar de 24V (≤45V) / emparelhado com bateria de 24V

Potência máxima 1200W

Tensão máxima de entrada solar: 57V

Suporta entrada DC 37-57V

Suporta carga e descarga DC/bateria 32-45V

Tipo de Bateria

6 tipos de bateria padrão

1: bateria de chumbo-ácido de 12V

2: bateria de chumbo-ácido de 24V

3: bateria de lítio de 12,6 V

4: bateria de lítio de 25,2 V

5: bateria de fosfato de ferro-lítio de 14,8 V

6: bateria de fosfato de ferro-lítio de 29,6 V

Parâmetros de bateria personalizáveis

Suporta capacidade máxima de 500AH

Ambiente de uso

Temperatura de operação: -20℃~65℃

Temperatura de armazenamento: -40°C~70°C

Umidade de trabalho: 10% ~ 90%, RH sem coagulação

Umidade de armazenamento: 5% ~ 90%, RH sem coagulação

Raio

Nível de proteção

6KV 8/20us; proteção eletrostática ESD de 8KV

IP40

tamanho (C*L*A)

Tamanho do produto: 157 mm * 115 mm * 45 mm

Tamanho da embalagem: 410 mm * 280 mm * 100 mm

NO/GW(kg)

3,5/4,1kg (Outro: Este produto não inclui painéis solares ou baterias)

Instalação

Tipo trilho DIN (com terminal de montagem na parede)

Garantia

Dispositivo inteiro por 1 ano(Acessórios não incluídos)

Tipo de Bateria

Bateria de chumbo-ácido

Bateria de lítio

Bateria de fosfato de ferro-lítio

Tensão da bateria

12V

24V

12,6V

25,2 V

14,8V

29,6 V

Modo de carregamento

MPPT (limitação de corrente e tensão - corrente constante - limitação de tensão - limitação de pressão e corrente --- carga flutuante)

MPPT (corrente e tensão constante limitadora de corrente constante)

Função de carregamento auxiliar

Apoiar

Limite de detecção de tensão da bateria

<12,6V

<24,8 V

<12,2V

<24,4 V

<14,2V

<28,8 V

Corrente de carga nominal

15A

Corrente flutuante

50mA-1000mA

-

Tempo de flutuação

3 horas

-

Parada de carregamento

Tempo de flutuação de chegada

Tensão nominal e corrente de carga simultânea <30mA

Corrente de descarga nominal

6,5A

3,6A

8,5A

4A

6,5A

4A

Tensão de saída PoE

42~57V

Potência de saída PoE

Máximo 120W

Tensão de circuito aberto fotovoltaico

32V

45V

32 V

45V

32 V

45V

Entrada fotovoltaica

Máx. 57V, Máx. 1200W

Tensão máxima de carga

14,7V

29,6 V

12,6 V

25,2V

14,8V

29,6 V

Tensão de carga flutuante

13,7V

27,4V

-

-

-

-

Tensão de corte de descargaE

10,1V

20,2V

9V

18V

10,2V

20,4V

Tipo

Especificações padrão de 6 tipos de bateria (bateria de 12 V * 3, bateria de 24 V * 3) Parâmetros de bateria personalizáveis

Suporta até 500AH

Proteção contra superaquecimento

Suporta desligamento automático da placa-mãe por excesso de temperatura e excesso de temperatura da bateria (opcional)

Proteção de entrada

Sobrecorrente, sobretensão, início retardado e proteção anti-conexão

Função de saída

Sobrecorrente, sobretensão e curto-circuito

Luz indicadora

Indicador de operação normal do sistema, lâmpada de bateria, indicador de entrada normal, indicador de descarga de carga e indicador de falha composto multifuncional

Temperatura de trabalho

-20°C ~+65°C
