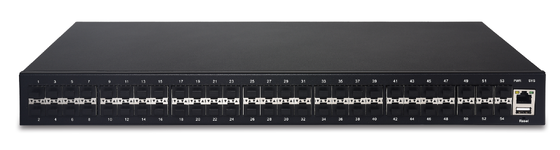

Switch gerenciado Gigabit Ethernet L3 de 48 portas
Descrição
IM6X48S-GW segue totalmente o design e materiais de produtos industriais, o shell adota design de rack de 19 polegadas, redundância de fonte de alimentação dupla DC37-75V/AC100-240V e outras tecnologias, suporta funções de gerenciamento poderosas, incluindo gerenciamento de sistema, funções abrangentes de gerenciamento de Camada 2, gerenciamento de roteamento de Camada 3, gerenciamento de fila QOS, gerenciamento abrangente de segurança de rede e monitoramento e gerenciamento de manutenção; A proteção ESD de nível industrial de 3ª é adequada para várias ocasiões, como requisitos de implantação em transporte inteligente, vigilância externa, redes industriais, cidades seguras e outros ambientes agressivos.
Especificação
|
Interface de E/S
|
|
Poder
|
CA 100-240V
|
|
Ethernet
|
48*Porta SFP de 1000 Mbps
6*10G porta de fibra SFP+
1 * porta de console
1 * porta de armazenamento USB 2.0
|
|
Desempenho
|
|
Largura de banda
|
216 Gbps (sem bloqueio)
|
|
Taxa de encaminhamento de pacotes
|
160,7 Mbps
|
|
Buffer de pacotes
|
16 Mbits
|
|
Endereço MAC
|
32K
|
|
Quadro Jumbo
|
12K
|
|
Modo de transferência
|
Armazenar e encaminhar
|
|
Padrão
|
|
Protocolo de rede
|
IEEE802.3: 10Base-T
Ethernet IEEE 802.3i 10BASE-T
IEEE 802.3u 100BASE-TX/FX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z 1000BASE-X
IEEE 802.3ae 10GBASE-SR/LR IEEE 802.3av GVRP
Controle de fluxo IEEE 802.3x
Agregação de links IEEE 802.3ad
VLAN do protocolo IEEE 802.1v
Protocolo Spanning Tree (STP) IEEE 802.1d
Árvore de expansão rápida IEEE 802.1s (RSTP)
Árvore de abrangência múltipla IEEE 802.1w (MSTP)
VLANs IEEE 802.1q/marcação de VLAN
Segurança de login em rede IEEE 802.1x
QoS IEEE 802.1p
|
|
Padrão da Indústria
|
EMS: EN61000-4-2 (ESD),
EN61000-4-5 (sobretensão)
|
|
Meio de rede
|
10BASE-T: cabo UTP categoria 3, 4, 5 (máximo 100m)
100BASE-TX/1000Base-T: cabo UTP categoria 5, 5e ou superior (máximo 100m) 1000BASE-X: MMF, SMF
10GBASE-LR
10GBASE-SR
|
|
Características ópticas
|
multimodo: 850/1310nm (0-2KM)
Modo único: 1310/1550/1490nm(0-120KM)
|
|
Proteção
|
|
Certificado de segurança
|
Marcação,FCC,RoHS
|
|
Ambiente
|
|
Ambiente de Trabalho
|
Temperatura de trabalho:-10~50°C
Temperatura de armazenamento:-40~70°C
Umidade de trabalho: 10% ~ 90%, sem condensação
Temperatura de armazenamento: 5% ~ 90%, sem condensação
|
|
Indicação
|
|
Indicadores LED
|
PWR,SYS,Link,ACT
|
|
Mecânico
|
|
Tamanho da estrutura
|
Tamanho do produto: 440*280*45mm
Peso bruto do produto: 5KG
|
|
Tensão de energia
|
AC100-240V 50-60Hz
|
|
Potência máxima
|
60W
|
|
Lista de pacotes
|
Switch Ethernet: 1 conjunto, manual de instruções: 1 PCS, certificado: 1 PCS, cabo de alimentação: 1 PCS
|
Função de software
|
Recursos L3
|
-Roteamento L3
*128 entradas de interface IPv4
*256 entradas de roteamento estático IPv4
*Entradas de roteamento dinâmico IPv4 de 8K
-RIP v1, v2
-OSPF v1, v2, V3
-IGMP v1, v2, v3
|
-Roteamento multicast
*Rota multicast estática
-Proxy ARP
-Servidor/relé DHCP
-VRRP
-BFD
-PIM
|
|
Recursos L2
|
-Agregação de links
*agregação de link estático
*802.3ad LACP
*Até 64 grupos de agregação, contendo 8 portas por grupo
-Protocolo Spanning Tree
*STP 802.1D
*RSTP 802.1w
*MSTP 802.1s
*32 Instância MSTP
*Segurança STP: Detecção de loop back, TC Protect, Filtro/Proteção BPDU, Root Protect
|
-Detecção de loopback
-Controle de fluxo
*Controle de fluxo 802.3x
-Espelhamento de porta
*Um para um
*Muitos para Um
*Baseado em fluxo
*Tx/Rx/Ambos
-LLDP, LLDP-MED
|
|
Multitransmissão L2
|
-1024 grupos IGMP
-Snooping IGMP
*Snooping IGMP v1/v2/v3
* Saída rápida IGMP
*MVR
* Consultador de espionagem IGMP
*Multicast IP limitado
*Encaminhamento multicast estático
|
- Espionagem MLD
* Espionagem MLD v1/v2
* Consultador de espionagem MLD
*Saída Rápida
*Multicast IP limitado
*Encaminhamento multicast estático
|
|
VLAN
|
-Grupo VLAN
*Grupos VLAN 4K
-VLAN de etiqueta 802.1Q
-MAC VLAN
-Protocolo VLAN
|
-VPN VLAN (QinQ)
-GVRP
-VLAN privada
|
|
QoS
|
-Classe de serviço
*Prioridade portuária
*Prioridade CoS/DSCP 802.1p
*8 filas prioritárias
*Modo de agendamento de fila
-Controle de largura de banda
* Limitação de classificação baseada em porta/fluxo
*Controle de Tempestades
|
-Diffserv
*Classe Diffserv
*Política Diffserv
*Serviço Differserv
-Auto-VoIP
-VLAN de voz
|
|
LCA
|
-Suporta até 3328 entradas
-MAC ACL
* Fonte MAC
*MAC de destino
*ID da VLAN
*Prioridade do usuário
*EtherType
-ACL IP padrão
*IP de origem
*IP de destino
-ACL baseada em tempo
|
-ACL IP estendida
*IP de origem
*IP de destino
*Fragmento
*Protocolo IP
*Bandeira TCP
*Porta TCP/UDP
*TOS DSCP/IP
|
|
Segurança
|
-AAA
- espionagem DHCP
- Ligação de porta IP-MAC: até 32.768 entradas
-Inspeção ARP:Até 32.768 entradas
-IP Source Guard: Até 1020 entradas
-Segurança de porta estática/dinâmica
-Até 64 endereços MAC por porta
-Controle de tempestade de transmissão/multicast/unicast
*modo de controle kbps/proporção/pps
-Controle de acesso baseado em IP/Porta/MAC
-DoS defender
|
-802.1X
* Autenticação baseada em porta
* Autenticação baseada em MAC (Host)
*VLAN convidada
*Suporte à autenticação e responsabilidade do Radius
-Isolamento de porta
-Filtragem MAC
-Gerenciamento web seguro através de HTTPS com SSLv3/TLS1.0
-Gerenciamento seguro de interface de linha de comando (CLI) com SSHv1/SSHv2
|
|
Gerenciamento
|
- GUI baseada na Web
-Interface de linha de comando (CLI) através da porta do console, telnet
-SNMPv1/v2c/v3
-Armadilha/informação SNMP
-RMON (1,2,3,9 grupos)
-Opção DHCP82
|
-Monitoramento de CPU
-Diagnóstico de cabos
-Controle de acesso
-SNTP
-Registro do sistema
-Imagem Dupla
-Gerenciamento IPv6
-Transferência de arquivos HTTP/TFTP
|
|
MIBs
|
-MIB II (RFC1213)
-Interface MIB (RFC2233)
-Interface Ethernet MIB (RFC1643)
-Ponte MIB (RFC1493)
-P/Q-Ponte MIB (RFC2674)
-RMON MIB (RFC2819)
|
-RMON2 MIB (RFC2021)
- MIB do cliente de contabilidade Radius (RFC2620)
- MIB de cliente de autenticação de raio (RFC2618)
-Ping remoto, Traceroute MIB (RFC2925)
|
Principais recursos
- 6 portas de fibra SFP+ 10G, 48 portas de fibra SFP 100/1000Mbps, 1 porta de console;
- Suporta métodos diversificados de gerenciamento e manutenção WEB/HTTP/HTTPS/SSH/Telnet/SNMP/CLI/CONSOLE/ROM
- Suporta interface de gerenciamento de rede IPV4/IPV6 e gerenciamento de vizinhos de rede
- Suporte a servidor DHCP, agente de retransmissão DHCPL2/L3, serviço DHCPV6
- Suporta gerenciamento de configuração de host e cliente DNS
- Suporta gerenciamento de configuração de mensagens SNMP V1/V2C/V3 e Trap
- Suporta gerenciamento de configuração LLDP e LLDP-MED, gerenciamento de configuração ISDP
- Suporte ao gerenciamento do plano de tempo de mudança
- Suporte ao modo de porta, limite de velocidade de largura de banda da porta, controle de taxa, controle de fluxo e outros gerenciamentos, exibição de informações do painel de status da porta
- Suporta 8 grupos de agregação lacp estática e dinâmica
- Suporta supressão de tempestade unicast/multicast/broadcast
- Suporta protocolo de árvore de produção STP/RSTP/MSTP e protocolo de proteção de loop, suporta configuração CST e MST, elimina o loop de segunda camada e realiza backup de link
- Porta de suporte VLAN, IEEE 802.1Q VLAN, Voz VLAN, configuração QinQ de etiqueta dupla VLAN.
- Suporta envelhecimento de endereço MAC e configuração de endereço MAC estático
- Suporta protocolos multicast IGMP e MVR, suporta IGMP Snooping/MLD Snooping e atende às necessidades de monitoramento de vídeo multiterminal de alta definição e acesso a videoconferência.
- Suporta configuração de porta Auto-VoIP e UDLD
- Suporta roteamento IP e gerenciamento de roteamento de porta L3
- Suporta roteamento de três camadas ARP/RIP/OSPF/OSPFV3/BGP/Router Discovery/VRRP/ Route-Map/BFD/IGMP/PIM
- Suporta prioridade QOS 802.1P e IP DSCP, gerenciamento de fila de portas
- Suporta gerenciamento de qualidade de serviço diferenciado Diffserv, incluindo Class View/Policy View/IPv6 Class View
- Suporta servidor Radius/TACACS+ e autenticação 802.1x/Enable level/HTTP/HTTPs/Dot1x
- Suporte ao gerenciamento de configuração para evitar ataques DOS
- Suporta configuração de gerenciamento de segurança de acesso à porta e consulta de status
- Suporte ao gerenciamento de segurança IP da porta com base em IGMP Snooping/IPSG/inspeção ARP dinâmica
- Suporta gerenciamento de ACL de ligação IPV4/IPV6/MAC
- Log do sistema de suporte/estatísticas de porta/conexão de porta/teste de cabo de porta/informações do módulo óptico SFP/gerenciamento de monitoramento de pacotes EAP
- Suporte para reinicialização/redefinição do switch/atualização fixa/importação/exportação de configuração/gerenciamento de firmware duplo IMG/diagnóstico de IP/intercâmbio de software em chinês e inglês
- Módulo de hardware de interruptor de suporte/visualização de ocupação do sistema de temperatura da CPU, configuração de função de software de suporte e configuração de tempo SNTP
- Os usuários podem entender facilmente o status de funcionamento do equipamento através do indicador de energia (PWR), indicador de operação do sistema (SYS), indicador de status da porta (Link, L/A).
Aplicativos
1. Banda larga óptica metropolitana e redes de operadoras
Ideal para operadoras de telecomunicações, empresas de TV a cabo e integradores de sistemas para construir redes de transmissão óptica metropolitanas, redes de acesso de fibra de backbone e redes de banda larga privadas de operadoras. Ele suporta QinQ VLAN, gerenciamento remoto SNMP completo e tabela de endereços MAC de grande capacidade, realizando isolamento comercial estável de vários locatários e transmissão de sinal de fibra de longa distância.
2. Redes privadas verticais da indústria
Adequado para construir redes privadas seguras e estáveis em vários setores importantes:
Energia e Energia: Comunicação de distribuição de energia, monitoramento de subestações e backbone de transmissão de energia por fibra óptica;
Ferrovias e Transporte: Transmissão de sinal ferroviário, transporte inteligente em rodovias, backbone de monitoramento de tráfego;
Finanças e Governo: Redes privadas de escritórios financeiros, intranets de escritórios governamentais e redes urbanas seguras de segurança pública;
Petróleo e Mineração: Coleta remota de dados em campos petrolíferos, redes ópticas de controle industrial de minas subterrâneas;
Educação: Banda larga de fibra universitária, sistemas de transmissão multimídia de ensino remoto.
3. Sistemas Integrados de Transmissão Multimídia
Suporta IGMP Snooping, tecnologia multicast MVR e Voice VLAN, realizando transmissão integrada simultânea de serviços de vídeo, voz e dados. Amplamente implantado em ensino interativo remoto, sistemas de videoconferência, plataformas de videofone IP e redes empresariais de comunicação unificada.
4. Projetos de monitoramento e vigilância de vídeo em tempo real
Otimizado para acesso em massa a câmeras de alta definição, com supressão de tempestades, replicação multicast e desempenho de encaminhamento de baixa latência. É o principal dispositivo de comutação para monitoramento seguro de cidades, vigilância de estradas externas, monitoramento de vídeo em tempo real em oficinas de fábrica e sistemas de segurança de vídeo em parques de grande escala, suportando layout de fibra de longa distância de equipamentos de monitoramento front-end.
