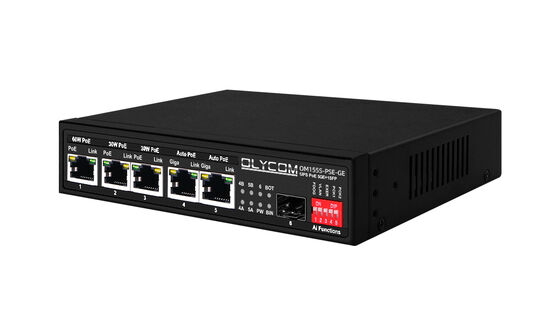

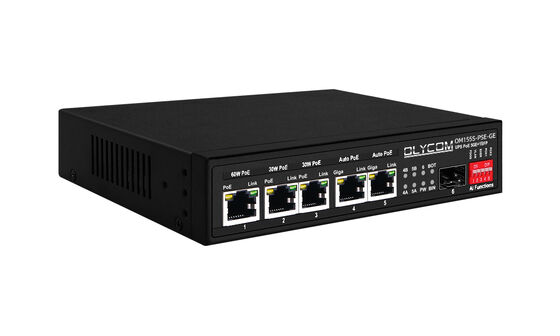

Nome do produto
|
10/100/1000Mbps Switch PoE Solar ((1F+5TP)
|
|
Número do modelo.
|
OM155S-PSE-GE
|
|
Porto
|
1*10/100/1000Mbps porta PoE++ RJ45
2*10/100/1000Mbps portas PoE+ RJ45
2*10/100/1000Mbps portas PoE RJ45 de 24V (passiva)/48V (af/at)
1*1000Mbps SFP
|
|
PoE
|
|
Porta PoE
|
Porta 1-5
|
|
Padrão PoE
|
Porta 1: IEEE 802.3bt (tipo 4)
Porta 2 a 3: IEEE 802.3af/at
Porta 4-5: IEEE 802.3af/at ou PoE passivo de 24 V
|
|
Atribuição do PIN do PoE
|
Portão 1: 1/2/4/5 (+), 3/6/7/8 (-)
Portos 2 e 3: 1/2 (+), 3/6 (-)
Porta 4-5: 1/2 (((+), 3/6 ((-) @IEEE 802.3af/at PoE ou 4/5 (((+), 7/8 ((-)@24V PoE passivo
|
|
Potência do porto PoE
|
90W max para a porta 1, 30W max para a porta 2-3, 30W max@ IEEE 802.3af/at ou 24W max @ 24V PoE passivo para a porta 4-5
|
|
Orçamento de energia PoE
|
120W max para todo o orçamento de energia PoE do interruptor
|
|
Normas e protocolos
|
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
|
|
Modo de reenvio
|
Armazenamento e encaminhamento
|
|
Quadro Jumbo
|
10240 bytes
|
|
Modo de encaminhamento
|
armazenamento e transmissão (velocidade total)
|
|
Largura de banda
|
12 Gbps
|
|
Transmissão de pacotes
|
8.92Mpps
|
|
Tabela de endereços MAC
|
2K
|
|
Memória de buffer de pacotes
|
2.5Mb
|
|
Indicador LED
|

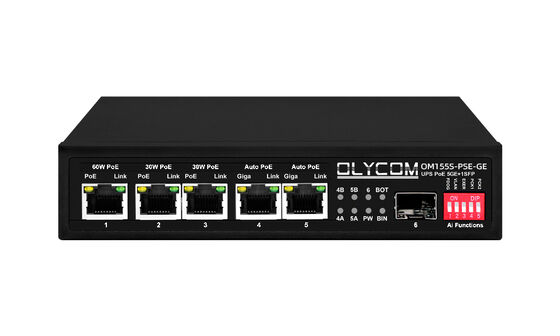

Painel frontal:
1*PW, indicador de potência
1*BIN, indicador do estado de carga da bateria
1*BOT, indicador de estado de descarga da bateria
4*Indicadores do estado do PoE do porto
1* Indicador de porta SFP
|
|

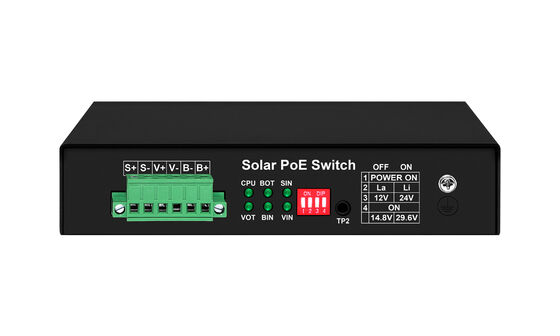

Painel traseiro:
1*CPU, indicador do sistema
1*VOT, indicador de potência de saída
1*BIN, indicador do estado de carga da bateria
1*BOT, indicador de estado de descarga da bateria
1*SIN, indicador de entrada de potência
1*BS, indicador de estado da bateria
|
|
Interruptor DIP
|
Painel frontal: modo de vigilância PoE, todas as portas PoE ativam a função de vigilância PoE, que pode detectar e reiniciar automaticamente os dispositivos PoE compatíveis offline.
No modo VLAN, todas as portas de downlink estão isoladas umas das outras, mas podem se comunicar com as portas de uplink.
Modo PoE das portas 4 e 5, comutação para o modo PoE passivo de 24 V ou para o modo PoE off/at das portas 4 e 5.
|
|
Painel traseiro:
Sistema de alimentação do interruptor
Opção de tipo de bateria
Opção de tensão da bateria
Opção de tensão da bateria de lítio
|
|
Ambiente de utilização
|
Temperatura de funcionamento: -20°C~65°C
Temperatura de armazenagem: -40°C ~ 70°C
Humidade de trabalho :10% 90%, RH Não coagulação
Humidade de armazenamento: 5% ≈ 90%, RH Não coagulação
|
|
Protecção ESD
|
6 kV
|
|
Imunidade ao surto
|
6 kV
|
|
Tamanho ((L*W*H)
|
Tamanho do produto:157 mm*115 mm*45 mm
Tamanho da embalagem:410mm*280mm*100mm
|
|
N.W/G.W ((kg)
|
3.5/4,1 kg (Outro: Este produto não inclui painéis solares ou baterias)
|
|
Instalação
|
Tipo de trilho DIN (com alça de montagem na parede)
|
|
Garantia
|
Dispositivo completo durante 1 ano ((Acessórios não incluídos)
|
Painel frontal
|
Interruptor DIP
|
Situação
|
Descrição
|
|
1-PoE Watchdog
|
Para cima.
|
Todas as portas PoE permitem a função de vigilância PoE, que pode detectar e reiniciar automaticamente os dispositivos PoE compatíveis offline.
|
|
Para baixo.
|
Desligue a função de vigilância do PoE
|
|
2-VLAN
|
Para cima.
|
Todas as portas de downlink estão isoladas umas das outras, mas podem comunicar com as portas de uplink.
|
|
Para baixo.
|
Desligue a função VLAN
|
|
3- EXTENDER
|
Para cima.
|
A distância de transmissão dos dados e da energia PoE da porta 1 ~ 5 pode ser de até 250 m.
|
|
Para baixo.
|
A distância de transmissão dos dados e da energia PoE da porta 1 ~ 5 pode ser de até 100 m.
|
|
Portão 4
|
Para cima.
|
A porta 4 pode ser compatível com dispositivos PoE forçados de 24 V
|
|
Para baixo.
|
A porta 4 pode detectar automaticamente um dispositivo de 24V passivo ou 802.3af/at PoE
|
|
5-Porto 5
|
Para cima.
|
A porta 5 pode ser compatível com dispositivos PoE forçados de 24 V
|
|
Para baixo.
|
A porta 4 pode detectar automaticamente um dispositivo de 24V passivo ou 802.3af/at PoE
|
