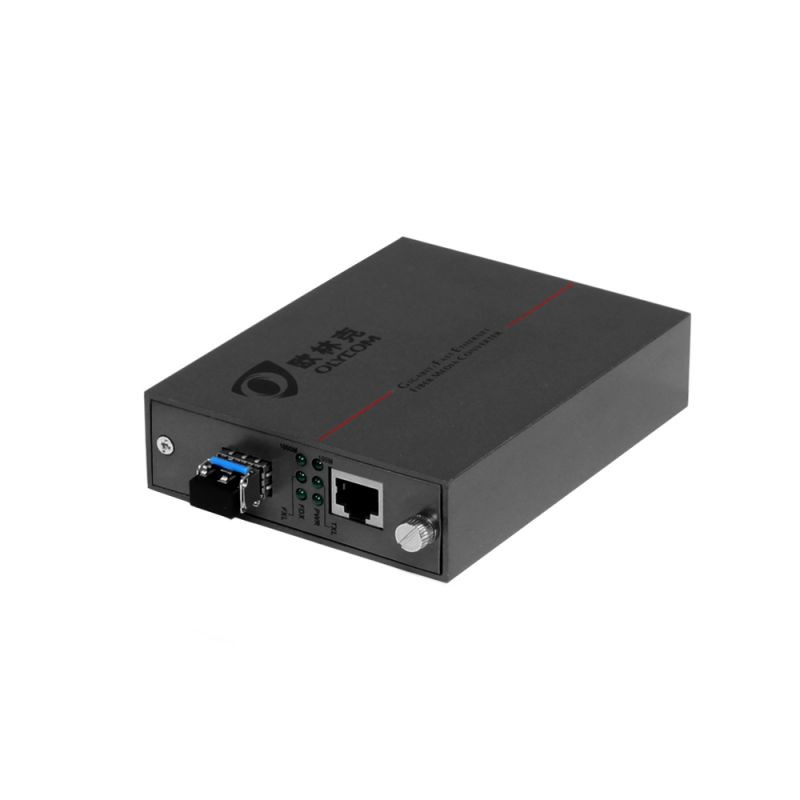

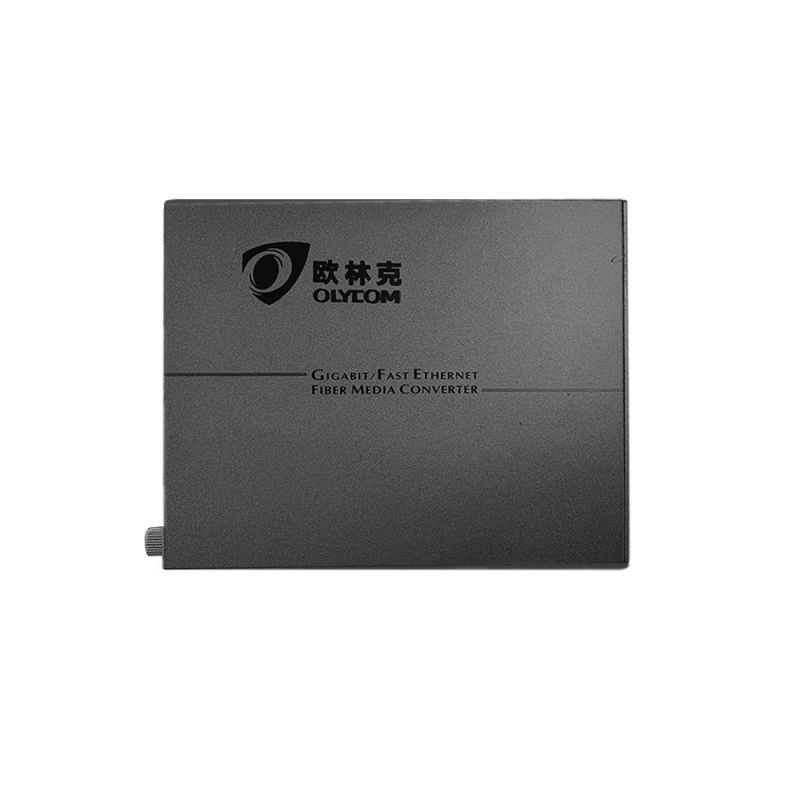

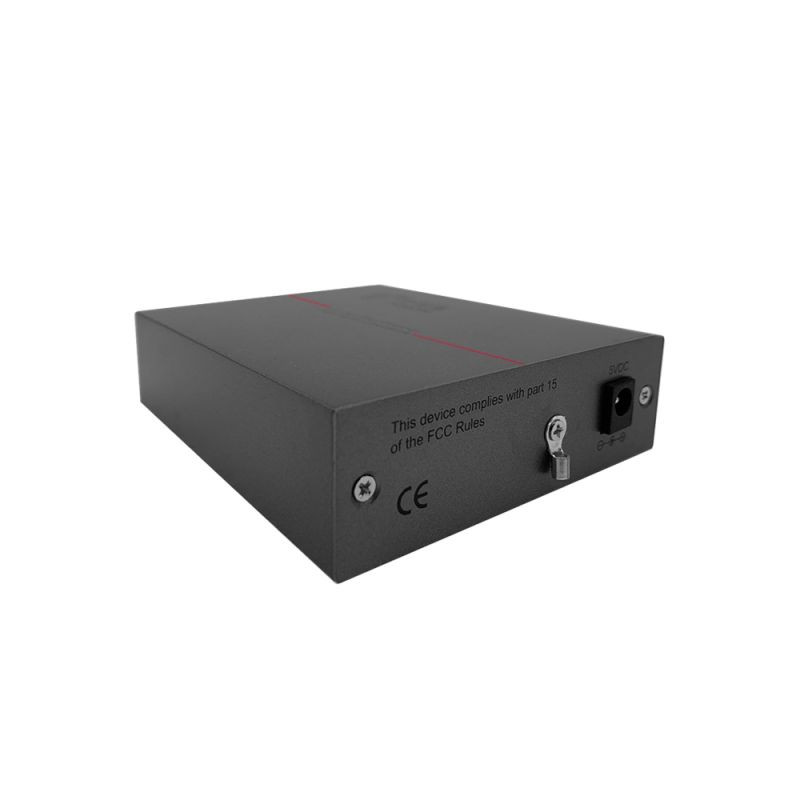

Conversor de mídia de fibra óptica Gigabit PoE
Introdução ao produto
Olycom 10/100/1000Mbps POE PSE PD Ethernet para fibra de mídia converter características abaixo
-
Funcionalidade IEEE 802.3af/at Power Sourcing Ethernet (PSE) na porta de par torcido
-
Fornecimento de dados e de corrente elétrica aos dispositivos
-
Amplamente utilizado em pontos de acesso WiFi, telefones VoIP e câmaras de segurança IP
-
Caixa compacta exclusiva de alumínio premium
Características fundamentais
-
1 x 10/100/1000Portão Base-TX para dados e energia
-
Fonte de alimentação externa
-
1 x 1000 Portos de fibra de base FX ou SX
-
Apoio AVB
-
Passagem de falha de ligação (LFPT)
-
Compatível com o IEEE802.3af/at
Parâmetros técnicos
|
Padrão
|
IEEE802.3 ((10Mbps), IEEE802.3u (100Mbps), IEEE802.3z ((1000Mbps), IEEE802.3x (Controle de Fluxo), IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree, IEEE802.3af PoE/PSE
|
|
10/100/1000BASE-T
|
Cabo STP ou UTP da categoria 5/5e/6 (máximo 100 m)
|
|
1000BASE-FX
|
50/125um ((1Km), 62.5/125um MMF (550m), 9/125um SMF (20/40/60/80/100km)
|
|
Modo de conversão
Tempo de atraso
|
Depósito e transferência < 10 us
Directo < 0,9us
|
|
Controle de fluxo
|
Controle de fluxo duplex completo, pressão de retorno half duplex
|
|
Portão RJ-45
|
Auto-MDI/MDIX
|
|
Conector de fibra
|
Padrão LC, opcional SC/FC
|
|
Comprimento de onda
|
1310/1550 nm
|
|
Voltagem de entrada
|
Fornecedora de alimentação externa de 48VDC/1A
|
|
Consumo de energia
|
< 2,5 W
|
|
Atribuição do pin PoE
|
1/2 (V+),3/6 (V-)
|
|
Output PoE
|
-48V, 0,54A, 25W
|
|
MTBF
|
50,000 horas
|
|
BER
|
< 1/1000000000
|
|
Tabela de endereços MAC
|
4K
|
|
Tamanho do buffer
|
1.75M
|
|
Temperatura de operação
|
0°C~50°C
|
|
Temperatura de armazenamento
|
-20°C a 85°C
|
|
Umidade de armazenamento
|
5% a 90% não condensantes
|
|
Dimensões e Peso
|
135 mm ((L) x 90 mm ((W) x 28 mm ((H)
Peso líquido: 0,3 kg, peso bruto: 0,5 kg
|
Aplicação
-
Escolas, escritórios, cyberbars.
-
Projetos FTTX
-
Redes de telecomunicações
Detalhes de encomenda
|
TA343-PSE-GE
|
Conversor de mídia de fibra PSE/PoE, 10/100/1000Mbps, porta única, 220VAC em -48VDC, 25W, sem módulo SFP
|
|
TA343-PSE-GE/ M05-LC
|
Conversor de mídia de fibra PSE/PoE, 10/100/1000Mbps, porta única, 220VAC em -48VDC de saída, 25W, MMF, fibra dupla, 1310nm, 550M, LC
|
|
TA543-PSE-GE/ S20- SC
|
Conversor de mídia de fibra PSE/PoE, 10/100/1000Mbps, porta única, 220VAC em -48VDC de saída, 25W, SMF, fibra única, 1310nm / 1550nm, 20Km, SC
|
Perguntas frequentes
1. O que é o Link Fault Pass-Through (LFPT), e por que é importante?
Link Fault Pass-Through, comumente abreviado como LFPT ou LFP, é um recurso de detecção de falhas e notificação incorporado neste conversor de mídia.o conversor automaticamente desliga a porta de cobre RJ45 correspondente para notificar o dispositivo conectado que o end-to-end link não está mais disponível.
Sem este recurso, um interruptor ou roteador ligado à porta de cobre continuaria a acreditar que o link está ativo mesmo quando a conexão de fibra falhou,que podem causar perda de tráfego que é difícil de diagnosticarO LFPT torna a detecção de falhas de rede mais rápida e mais fiável.que é especialmente crítico em ambientes de rede gerenciados onde os protocolos de árvore de abrangência ou mecanismos de failover dependem de relatórios precisos de status de ligação.
2Este conversor de mídia suporta fibra de modo único e multi-modo?
Sim, este conversor de mídia está equipado com um slot SFP aberto em vez de uma interface de fibra fixa, o que significa que o tipo de fibra e a distância de transmissão são determinados pelo módulo SFP inserido.
Simplesmente escolhendo o módulo SFP apropriado, pode suportar fibra multimodo para ligações de curta distância de até 550 metros, ou fibra monomodo para ligações de longa distância de até 20 km,40 km, 80 km ou mais, consoante o módulo seleccionado.
Este projeto dá-lhe a máxima flexibilidade entre diferentes requisitos do projeto sem a necessidade de comprar um conversor separado para cada tipo de fibra,tornando-a uma solução altamente rentável e à prova do futuro.
3. Este conversor suporta Digital Diagnostic Monitoring (DDM)?
Sim, este conversor de mídia suporta DDM, também conhecido como DOM (Digital Optical Monitoring), através do seu slot SFP quando um módulo SFP compatível com DDM é instalado.
O DDM permite monitorar parâmetros ópticos em tempo real, incluindo potência de transmissão, potência de recepção, temperatura, tensão de alimentação e corrente de distorção do laser diretamente a partir de uma interface de gerenciamento compatível.Isto dá aos administradores de rede uma valiosa visibilidade sobre a saúde da ligação óptica sem a necessidade de equipamento de teste adicional.
Esta característica é particularmente útil para a manutenção proativa, permitindo problemas potenciais como conectores sujos, degradação da fibra,ou componentes a laser de envelhecimento a serem identificados e tratados antes de resultar em uma falha de ligação.
4Com que dispositivos é compatível este conversor de mídia Gigabit SFP e onde é tipicamente utilizado?
Este conversor de mídia é totalmente compatível com a norma IEEE 802.3, padrões IEEE 802.3u e IEEE 802.3ab, garantindo ampla compatibilidade com equipamentos de rede de todos os principais fornecedores, incluindo Cisco, Huawei, H3C, MikroTik e outros.
É amplamente utilizado em cenários em que um switch de rede não possui uma porta de ligação ascendente de fibra integrada e é necessária uma conversão de fibra para cobre,como conectar um backbone de fibra a uma camada de acesso baseada em cobre, a extensão de ligações de rede entre edifícios ou a integração de infraestruturas de fibra em ambientes Ethernet existentes.
O seu suporte para negociação automática a 10/100/1000Mbps no lado de cobre garante uma conectividade perfeita com praticamente qualquer dispositivo final,enquanto o slot SFP aberto o torna adaptável a uma ampla gama de configurações de plantas de fibra.
