Especificação do interruptor multi-gigabit
| Nome do produto |
10/100/1000Mbps Gerenciado Industrial POE Fibra Switch ((2F + 6TP) |
| Porto |
2 x 1000Mpbs porta SFP, 1G/2.5G ambas com suporte
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
6x10/100/1000M UTP RJ45 ((Suporte de detecção automática MDI/MDIX)
|
| Padrão |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificador da VLAND |
4096 |
| Quadro Jumbo |
9.6KB |
| Tamanho da tabela de endereços MAC |
8K |
| Características de comutação |
Modo de transmissão: armazenamento e encaminhamento
Largura de banda do sistema: 22 Gbps (sem engarrafamento)
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
Distância de transmissão da porta SFP: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Lâmpadas LED |
Energia, rede, fibra, alarme |
| Fornecimento de energia |
Voltagem de entrada da fonte de alimentação POE: 48V (máximo 52V)
Potência de saída de fonte de alimentação PoE única: 15,4W/30W/60W/90W (porta 1~6)
Orçamento total: 540 W
Voltagem de saída PoE: 48V
|
| Meio Ambiente |
Temperatura de funcionamento: -40°C/75°C
Temperatura de armazenagem: -40°C a 85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
| Normas do sector |
EMI: FCC Parte 15 Subparte B Classe A, EN 55022 Classe A
EMS: EN 61000-4-2 (ESD) Nível 3, EN 61000-4-3 (RS) Nível 3, EN 61000-4-4 (EFT) Nível 3, EN 61000-4-5 (Surge) Nível 3, EN 61000-4-6 (CS) Nível 3, EN 61000-4-8
Controle de tráfego: NEMA-TS2
Vibração: IEC 60068-2-6
Caída livre: IEC 60068-2-32
Choque: IEC 60068-2-27
Tráfego ferroviário: EN 50121-4
|
| Segurança |
Marca CE, comercial
CE/LVD EN60950
|
| Informações mecânicas |
Concha: Concha metálica ondulada
Classe de segurança: IP40
Dimensões: 165 x 112 x 45,5 mm
Método de montagem: montagem em trilho
|
| Garantia |
Substituição no prazo de 1 ano; reparação em 3 anos |
Software de gestão
Este interruptor Ethernet Vlan gerenciado adota chipset popular Vitesse e ficou abaixo de recursos de gestão
- Suporte STP, RSTP, MSTP, ITU-T G.8032 Ethernet Proteção Anel ((EPR)
- Qos de apoio, classificação de transporte Qos, Cos, controlo da largura de banda (direcção de entrada/saída), supressão de tempestades, serviços diferenciados
- Suporte a IEEE802.1q VLAN, porta VLAN, baseada em Mac VLAN, sub-rede IP VLAN, protocolo VLAN, conversor VLAN, MVR
- Segurança: baseada em portas e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Suporte ao Cisco® como CLI, gerenciamento da Web, SNMP v1/v2c/v3, Telnet
- Suporte para servidor IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Aplicação por anel do interruptor PoE externo

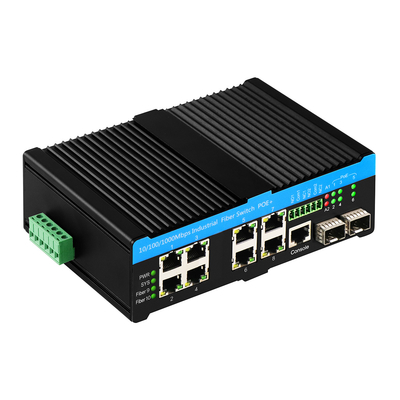

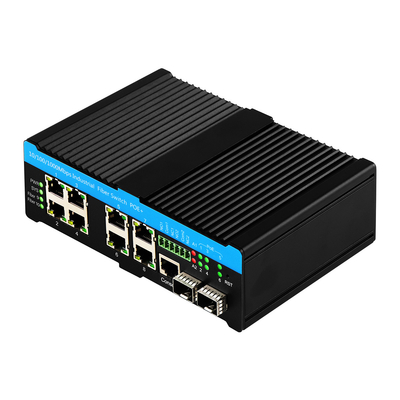

Fotos reais do interruptor sfp PoE
Perguntas frequentes
Q: Com 2 portas de alarme, é usado para monitorar qualquer estado de funcionamento de 2 portas
É OK monitorar quaisquer 2 portas ((fibra ou Ethernet) via gerenciamento.
O gerenciamento permite-lhe ajustar a combinação de portas.
Por exemplo: uma configuração de alarme é Ethernet 5 porta e o outro é fibra 1 porta.
Observe que, neste caso, se a porta Ethernet 6 estiver desligada, a porta de alarme não dará resposta.
Q: 2*Portos combinados ((portos 7&8)
Simplificando, as portas combo são 2 conjuntos de portas de fibra/Ethernet que só podem ser usadas uma vez.
Digamos que você está conectando a porta Ethernet 7 a um roteador no seu escritório, então o FX 1 é automaticamente desativado.
Ethernet 7&FX 1
Ethernet 8&FX 2
Quando você usa uma porta em cada conjunto ((2 conjuntos no total), então a outra porta é desativada automaticamente.
E como podem notar, 8 portas ((fiber&Ethernet) no máximo estão a trabalhar ao mesmo tempo.
Isto permite-lhe com flexibilidade fazer a combinação na aplicação real.
Pode ser usado como
- 0 fibra + 8*Ethernet
- 1 fibra + 7* Ethernet
- 2 fibras + 6* Ethernet
P: Qual é a distância de transmissão PoE?
Se precisarem de distâncias mais longas, por favor comprem extensores PoE connosco.
Fazes SKD/CKD?
Sim, já lidamos com isto muitas vezes.
Como fábrica, temos energia e recursos suficientes para lidar com isto.
