Casa /Produtos/Transceptor do módulo de SFP/100Gbps QSFP28 Fibra Óptica Transceptor CWDM4 Modo Único 2KM Para Data Center

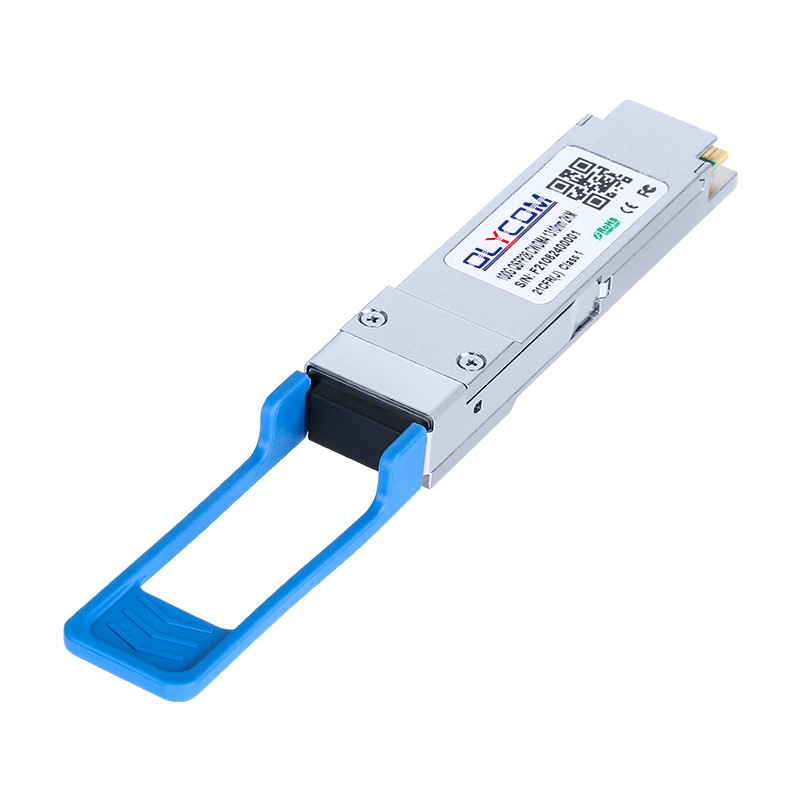

100Gbps QSFP28 Fibra Óptica Transceptor CWDM4 Modo Único 2KM Para Data Center

1pc
MOQ
Negociável
preço
100Gbps QSFP28 Fibra Óptica Transceptor CWDM4 Modo Único 2KM Para Data Center
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Nome do produto: Módulo óptico 100G QSFP28
Distância de transmissão: 2 km
Conector: Duplex, porta LC
velocidade: 4*25,78Gb/s
Fornecimento de energia: 3.3V
Aplicação: Switch, Roteador, Data Center
Destacar:

Centro de dados QSFP28 Transceptor de fibra óptica

,

Transceptor de fibra óptica QSFP28 de 100 Gbps

,

Transceptor de fibra óptica CWDM4 QSFP28
Informação básica
Lugar de origem: Shenzhen, China
Marca: Olycom
Certificação: CE RoHS FCC ISO9001
Número do modelo: OQSPLHG02D
Documento: DWDM OTN SYSTEM OLYCOM.pdf
Condições de Pagamento e Envio
Detalhes da embalagem: 1 peça numa caixa, 200g G.W.
Tempo de entrega: 4~7 dias
Termos de pagamento: T/T, PayPal
Habilidade da fonte: 1500 peças/mês
Descrição de produto

OQSPLHG02D CWDM 4 Transceptor de modo único 100G QSFP28



Descrição do módulo de fibra 100G



O OQSPLHG02D é um transceptor QSFP28 IR4 de 100Gb/s. É compatível com o QSFP28 MSA e IEEE 802.3ba.Os módulos de transceptor QSFP28 IR4 são projetados para uso em interfaces Ethernet de 100 Gigabit através de fibra de modo único.



Características do transceptor QSFP 28



  • Fator de forma QSFP28 ligável a quente
  • Suporta a operação de dupla taxa 25G/28G
  • Comprimento máximo de ligação de 2 km em fibra de modo único (SMF)
  • Dissipação de energia < 3,5 W
  • Funções de diagnóstico digital integradas
  • Suporta operação de modo duplo 40G/100G com modo de desvio automático CDR
  • Transmissor CWDM baseado em DFB de 4x25.78Gb/s
  • Receptores duplex LC
  • Fonte de alimentação única de 3,3 V
  • Compatível com a RoHS
  • Temperatura da caixa de funcionamento: 0~+70°C



Especificação óptica



Parâmetro Símbolo Min. Tipico Max. Unidades Notas
Transmissor
Taxa de sinalização por faixa   250,78125±100 ppm Gb/s 1
comprimento de onda do centro λ

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 1317.5

1324.5 ¢ 1337.5

 nm
Relação de supressão de modo lateral SMSR 30         nm
Transmitir OMA por faixa TXP - Quatro       2.5 dBm
Transmissão de potência média por faixa Pout - Seis.5       2.5 dBm
Relação de extinção óptica Urgência 3.5       dB
Potência média de lançamento do transmissor OFF, por faixa           - Trinta dBm
Penalidade de transmissão e de dispersão, em cada faixa TDP         3 dB
Reflexão do transmissor RL         - Doze dB/Hz

Definição da máscara ocular do transmissor {X1, X2, X3, Y1, Y2, Y3}



   - Não.31, 0.4, 0.45, 0.34, 0.38, 0,4}   2
Receptor















 - 130
Taxa de sinalização por faixa   250,78125±100 ppm Gb/s 1
comprimento de onda do centro λ

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 1317.5

1324.5 ¢ 1337.5

 nm
Potência média de recepção por faixa RXP - 11 anos.5   2.5 dBm
Limite de danos, para cada faixa   3.5     dBm
Sensibilidade do receptor sem tensão (OMA), por faixa RXsens     - 10 dBm
Receptor sob tensão Sensibilidade OMA SRS     - Sete.3 dB
Ativos líquidos Perda     - Doze dBm
Período de validade Localização - Trinta     dBm
LOS Histerese Perda 0.5     dB



Aplicação



  • Aplicações 100G CWDM4 com FEC
  • Comutadores de centros de dados de alta densidade, roteadores



100Gbps QSFP28 Fibra Óptica Transceptor CWDM4 Modo Único 2KM Para Data Center 0



Descrição do PIN



Pinhas Símbolo Nome/Descrição Arbitro.
1 GND Terra 1
2 Tx2n Entrada de dados invertida do transmissor
3 Tx2p Entrada de dados não invertida do transmissor
4 GND Terra 1
5 Tx4n Entrada de dados invertida do transmissor
6 Tx4p Entrada de dados não invertida do transmissor
7 GND Terra 1
8 ModSelL Selecionar módulo
9 ResetL Reinicialização do módulo
10 Vcc Rx +3,3 V Receptor de alimentação
11 SCL Relógio de interface serial de dois fios
12 SDA Dados de interface serial de dois fios
13 GND Terra 1
14 Rx3p Output de dados não invertidos do receptor
15 Rx3n Output de dados invertido do receptor
16 GND Terra 1
17 Rx1p Output de dados não invertidos do receptor
18 Rx1n Output de dados invertido do receptor
19 GND Terra 1
20 GND Terra 1
21 Rx2n Output de dados invertido do receptor
22 Rx2p Output de dados não invertidos do receptor
23 GND Terra 1
24 Rx4n Output de dados invertido do receptor
25 Rx4p Output de dados não invertidos do receptor
26 GND Terra 1
27 ModPrsL Módulo presente
28 IntL Interrupção 2
29 Vcc Tx +3,3 V Transmissor de alimentação
30 Vcc1 Fornecimento de energia de +3,3 V
31 LPMode Modo de baixa potência
32 GND Terra 1
33 Tx3p Entrada de dados não invertida do transmissor
34 Tx3n Entrada de dados invertida do transmissor
35 GND Terra 1
36 Tx1p Entrada de dados não invertida do transmissor
37 T1n Entrada de dados invertida do transmissor
38 GND Terra 1



Função de diagnóstico digital



100Gbps QSFP28 Fibra Óptica Transceptor CWDM4 Modo Único 2KM Para Data Center 1



Especificações



100Gbps QSFP28 Fibra Óptica Transceptor CWDM4 Modo Único 2KM Para Data Center 2



Informações de encomenda



Número da parte Descrição do produto
OQSPLHG02D 100 Gbps QSFP28 CWDM4, LC, 2 km, 0°C~+70°C, com DDM



100Gbps QSFP28 Fibra Óptica Transceptor CWDM4 Modo Único 2KM Para Data Center 3

etiqueta:

Módulo do sfp do gigabit do WDM

Transceptor do módulo de SFP

Transceptor do módulo de GBIC SFP+
