Name: 25G SFP28 40KM Modulo de transceptor LAN-WDM Modo único Dual LC Port DDM
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: OSPLTG40D
Price: 57.00 USD
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome do produto: Modulo de fibra 25G SFP28

Distância: 40 KM

velocidade: 25.78 Gbps

Conector: LC, porta dupla

Destacar:

módulo do transceptor sfp28 de 40km

módulo do transceptor de 25g sfp28

Módulo de transceptor LAN-WDM SFP28

Informação básica

Lugar de origem: Shenzhen, China

Marca: Olycom

Certificação: CE RoHS FCC ISO9001

Número do modelo: OSPLTG40D

Documento: OLYCOM Industrial Networkin...24.pdf

Condições de Pagamento e Envio

Detalhes da embalagem: 1 peça numa caixa, 200g G.W.

Tempo de entrega: 4 a 8 dias

Termos de pagamento: T/T, PayPal

Habilidade da fonte: 2000 PCS/MÊS

Galeria

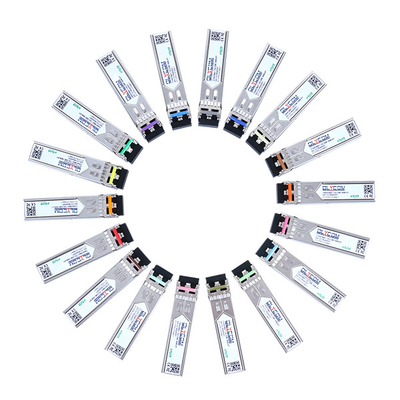

25G SFP28 40KM Modulo de transceptor LAN-WDM Modo único Dual LC Port DDM

Descrição de produto

Transceptor de modo único 40KM 25G SFP28

Características do produto

Suporta até 25,78 Gbps
Impressão SFP+ de ligação a quente
Até 40 km para transmissão SMF
Compatível com a SFP+ MSA e a SFF-8472 com recipiente LC duplex
Compatível com a RoHS
Fornecimento de energia único de +3,3 V2
Monitorização de diagnóstico digital em tempo real
Temperatura da caixa de funcionamento de 0 a + 70°C

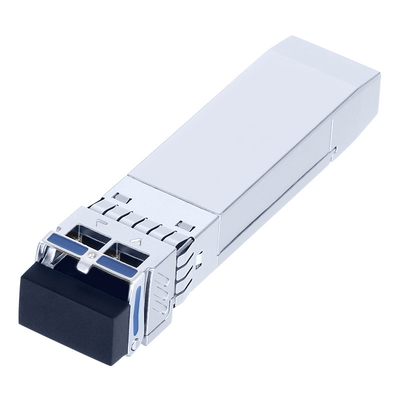

25G SFP28 40KM Modulo de transceptor LAN-WDM Modo único Dual LC Port DDM 0

Características ópticas

Parâmetro	Símbolo	Minha.	Tipo.	Max. - O quê?	Unidade	Notas
Transmissor
Comprimentos de onda de faixa (range)		1272.55 a 1274.54 1276.89 a 1278.89 1281.25 a 1283.27 1285.65 a 1287.69 1290.07 a 1292.12 1294.53 a 1296.59 1299.02 para 1301.09 1303.54 para 1305.63 1308.09 a 1310.19			nm
Potência de lançamento média	P.O.	0		+6.0	dBm
Potência média de lançamento (Laser desligado)	- Não.	-	-	- Trinta	dBm
Largura de banda do espectro ((-20dB)	Dl	-	-	1	nm
Relação de supressão no modo lateral	SMSR	30	-	-	dB
Sanção ao transmissor e à dispersão	TDP			1	dB
Taxa de extinção	Urgência	3.5		-	dB
Máscara para os olhos de saída	Compatível com a norma IEEE 802.3cc					Nota (2)
Receptor
Comprimento de onda óptico de entrada	λIN	1272.55	-	1310.19	nm
Sensibilidade do receptor-AVG	PSens			- 19	dBm	Nota (1)
Sensibilidade do receptor-OMA	PSens-OMA			- 18 anos.2	dBm	Nota (1)
Potência de saturação de entrada (overload)	PSAT	- Quatro	-	-	dBm	Nota (1)
Reflexão do receptor				- 26 anos.	dB
Perdas de sinalização	PA	- Trinta	-	-	dBm
Perda de sinalização	P.D.	-	-	- 20	dBm
LOS - Histerese	PHys	0.5			dB

Nota:

Nota (1): BER≤5x10-5

Características da interface elétrica

Características das interfaces elétricas de alta velocidade

Parâmetro	Símbolo	Min.	Tipo	Max.	Unidade	Notas
Transmissor
Balanço diferencial de entrada	Vinho (pp)	190		700	mV
Perda de retorno diferencial de entrada (min)	RLd (f)	9.5·0.37f, 0.01≤f<8			dB
Perda de retorno diferencial de entrada (min)	RLd (f)	4.75 7.4 log10 ((f/14), 8 ≤ f<19			dB
Entrada de modo diferencial para modo comum Perda de retorno (min)	RLdc ((f)	22-20 ((f/25.78), 0,01≤f<12.89			dB
	RLdc ((f)	15-6 (f/25.78), 12.89≤f<19			dB
Descoordenação diferencial de terminação	Tm	-	-	10	%
Largura dos olhos	Eu...	-	-	0.46	UI
Jitter sinusoidal pk-pk aplicado	Ppj	Por IEEE 802.3bm
Altura dos olhos	- Não.	-	95	-	mV
Voltagem de modo comum CC	DCv	- 350	-	2850	mV
Receptor
Balanço diferencial de saída de dados	Vout ((pp)	300	-	850	mV
Largura dos olhos	Eu...	0.57	-	-	UI
Fecho de olho vertical	Veja	-	-	5.5	dB
Perda de retorno diferencial de saída (min)	RLd (f)	9.5·0.37f, 0.01≤f<8			dB
Perda de retorno diferencial de saída (min)	RLd (f)	4.75 7.4 log10 ((f/14), 8 ≤ f<19			dB
Perda de retorno comum à conversão de modo diferencial (min)	RLdc ((f)	22-20 ((f/25.78), 0,01≤f<12.89			dB
	RLdc ((f)	15-6 (f/25.78), 12.89≤f<19			dB
Descoordenação diferencial de terminação	Tm	-	-	10	%
Tempo de transição, de 20% a 80%	Tr/Tf	12	-	-	ps	20% a 80%

Características da interface elétrica de baixa velocidade

Parâmetro	Símbolo	Minha.	Tipo.	Max. - O quê?	Unidade	Notas
Transmissor
Falha no transmissor de saída elevada	VFaultH	2	-	Vcc + 0.3	V
Falha no transmissor de saída baixa	VFaultL	0	-	0.8	V
Desativar o transmissor Voltagem alta	VDisH	2	-	Vcc + 0.3	V
Desativar transmissor Voltagem baixa	VDisL	0	-	0.8	V
Receptor
LOS Alta tensão de saída	VLOSH	2	-	Vcc + 0.3	V
LOS Voltagem de saída baixa	VLOSL	0	-	0.8	V

Diagnóstico

Parâmetro	Distância	Unidade	Precisão	Calibração
Temperatura	0 a 70	°C	± 3°C	Interno
Voltagem	3.0 para 3.6	V	± 3%	Interno
Corrente de Bias	0 a 100	mA	± 10%	Interno
TX Power	0 a 6	dBm	± 3 dB	Interno
Potência RX	- 19 a - 4	dBm	± 3 dB	Interno

Descrição

Os transceptores SFP28 são módulos de alto desempenho e custo-benefício que suportam taxa de dados de 25,78Gbps e distância de transmissão de 40 km com SMF.

O transceptor é composto por três seções: um transmissor laser DML resfriado, um fotodiodo APD integrado com um pré-amplificador de transimpedência (TIA) e uma unidade de controle MCU.Todos os módulos satisfazem os requisitos de segurança do laser da classe I.

Os transceptores são compatíveis com as funções de diagnóstico digital SFF-8472 e SFP Multi-Source Agreement.

Aplicação

25GBASE-ER

25G SFP28 40KM Modulo de transceptor LAN-WDM Modo único Dual LC Port DDM 1

Informações de encomenda

Número da parte	Descrição do produto
OSPLTG40D	LAN-WDM, 25,78 Gbps, LC, 40 km, 0°C~+70°C, com DDM

Guia de comprimento de onda λC
Canal	Comprimento de onda central	Faixa de comprimento de onda
02	1273.54	1272.55 a 1274.54
03	1277.89	1276.89 a 1278.89
04	1282.26	1281.25 a 1283.27
05	1286.67	1285.65 a 1287.69
06	1291.10	1290.07 a 1292.12
07	1295.56	1294.53 a 1296.59
08	1300.05	1299.02 para 1301.09
09	1304.58	1303.54 para 1305.63
10	1309.14	1308.09 a 1310.19
