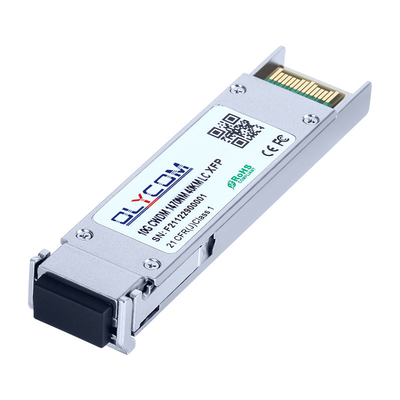

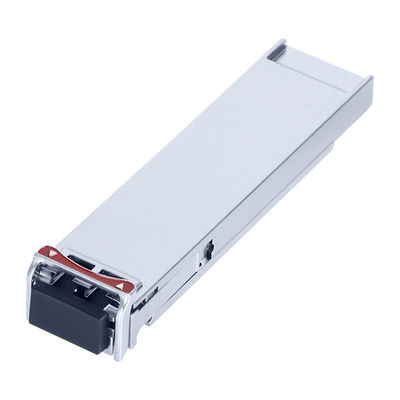

1470nm XFP 40KM Módulo Óptico CWDM
Características do Produto
- Suporta taxas de bits de 9,953 Gb/s a 11,1 Gb/s
- Footprint XFP Hot-pluggable, Diagnóstico digital integrado
- Comprimento máximo de link de 40 km com SMF
- Laser EML CWDM Resfriado e fotodiodo PIN
- Pacote XFP MSA com conector LC duplex
- Não requer clock de referência
- Fonte de alimentação única de +3,3V
- Dissipação de energia <3,5W
- Compatível com RoHS
- Faixa de temperatura: 0 a +70°C
Aplicação
- Redes CWDM de 10G
- SONET OC-192&SDH STM-64 a 9,953 Gbps
- Aplicações Ethernet de 10G
- Aplicações de Fibre Channel de 10G
- 10GE sobre G.709 a 11,09 Gbps
- OC192 sobre FEC a 10,709 Gbps
- Outros links ópticos, até 11,1 Gbps
Características Ópticas e Elétricas
| Parâmetro |
Símbolo |
Mín |
Típico |
Máx |
Unidade |
Notas |
| Transmissor |
| Comprimento de Onda Central |
λc |
λc-6,5 |
λc |
λc+6,5 |
nm |
|
| Largura Espectral (-20dB) |
Δλ |
|
|
1 |
nm |
|
| Relação de Supressão de Modo Lateral |
SMSR |
30 |
|
|
dB |
|
| Potência Média de Saída |
Pout |
-1 |
|
+2 |
dBm |
1 |
| Relação de Extinção |
ER |
8,2 |
|
|
dB |
|
| Diferencial de Amplitude de Entrada de Dados |
VIN |
180 |
|
950 |
mV |
2 |
| Impedância Diferencial de Entrada |
ZIN |
90 |
100 |
110 |
Ω |
|
| Desligamento TX |
Desligar |
|
2,0 |
|
Vcc |
V |
|
| Ligar |
|
0 |
|
0,8 |
V |
|
| Receptor |
| Comprimento de Onda Central |
λc |
1450 |
|
1620 |
nm |
|
| Sensibilidade do Receptor |
|
|
|
-16 |
dBm |
3 |
| Sobrecarga do Receptor |
|
0,5 |
|
|
dBm |
3 |
| LOS Desativado |
LOSD |
|
|
-17 |
dBm |
|
| LOS Ativado |
LOSA |
-26 |
|
|
dBm |
|
| Histerese do LOS |
|
0,5 |
|
4 |
dB |
|
| Diferencial de Amplitude de Saída de Dados |
Vout |
400 |
600 |
800 |
mV |
2 |
| LOS |
Alto |
2,0 |
|
Vcc |
V |
|
| Baixo |
|
|
0,8 |
V |
|
Condições Operacionais Recomendadas
| Parâmetro |
Símbolo |
Mín |
Típico |
Máx |
Unidade |
| Temperatura de Caixa Operacional |
Tc |
-5 |
|
+70 |
°C |
| Tensão de Alimentação @3,3V |
Vcc |
3,135 |
3,30 |
3,465 |
V |
| Corrente de Alimentação |
Icc |
|
|
1000 |
mA |
| Taxa de Dados |
|
9,95 |
|
11,1 |
Gbps |
Descrição
O módulo XFP é compatível com o acordo multi-fonte (MSA) XFP (Small Form-Factor Pluggable) de 10G, suportando taxa de dados de 9,953~11,1 Gbps e distância de transmissão de até 40 km em SMF.
O módulo transceptor compreende um transmissor com laser EML CWDM resfriado de 1470~1610nm e um receptor com fotodiodo PIN. O transmissor e o receptor são separados em uma ampla faixa de temperatura e oferecem dissipação de calor otimizada e excelente blindagem eletromagnética, permitindo altas densidades de porta para sistemas 10 GbE.
Especificação Mecânica
Informações de Pedido
| Número da Peça |
Descrição do Produto |
| OXSPLXG40D-Cxx |
9,953~11,1 Gbps, 1450~1610nm CWDM, Monomodo, 40 km, 0 ~ +70ºC |

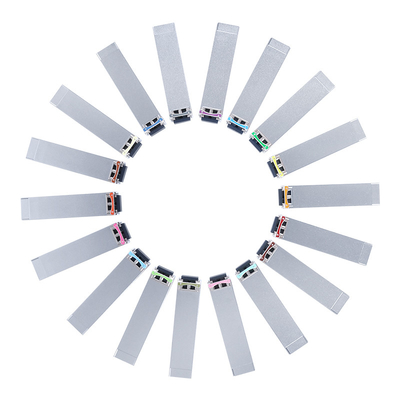

| Guia de Comprimento de Onda λC |
| Código |
λC |
Unidade |
Código |
λC |
Unidade |
Código |
λC |
Unidade |
Código |
λC |
Unidade |
| 47 |
1470 |
nm |
51 |
1510 |
nm |
55 |
1550 |
nm |
59 |
1590 |
nm |
| 49 |
1490 |
nm |
53 |
1530 |
nm |
57 |
1570 |
nm |
61 |
1610 |
nm |
