Placa Amplificadora Óptica EDFA Hot-swappable
Recursos do Produto
- Baixo Coeficiente de Ruído: Valor típico de 5dB.
- Alta Planicidade de Ganho: Planicidade de ganho de comprimento de onda DWDM <1.5dB.
- Múltiplos Modos de Operação: Suporta ganho AGC ajustável, saída APC ajustável e tensão ACC ajustável.
- Controle de Resposta Transiente: Controle de resposta transiente de alto desempenho garante energia e ganho estáveis sem afetar os sinais existentes.
- Função de Correção Automática de ASE: Otimiza automaticamente o ruído ASE para garantir que o fator de ruído seja o mínimo.
Especificação
| Função |
Descrição |
| Faixa de comprimento de onda de trabalho |
Tipo padrão: 1529nm~1561nm Tipo estendido: 1528nm~1568nm |
| Tipo de EDFA |
Amplificação de Potência OBA |
Amplificação de Potência OPA |
| Potência óptica de entrada mínima |
-22dBm |
-32dBm |
| Potência óptica de saída máxima |
+20dBm |
+16dBm |
| Ganho máximo |
17dB |
20dB |
| Figura de Ruído |
＜5.5dB |
| Planicidade de ganho |
＜1.5dB |
| Tecnologia proprietária |
Suporta travamento de ganho, ganho ajustável, tecnologia de controle transiente, desligamento automático de potência óptica de saída |
| Função de gerenciamento de rede |
Suporta monitoramento em tempo real do status de trabalho do EDFA, incluindo: potência óptica, bombeamento, temperatura, etc.
Suporta função de configuração de limite de desligamento da bomba e tempo de recuperação automático
|
| Número de slots ocupados |

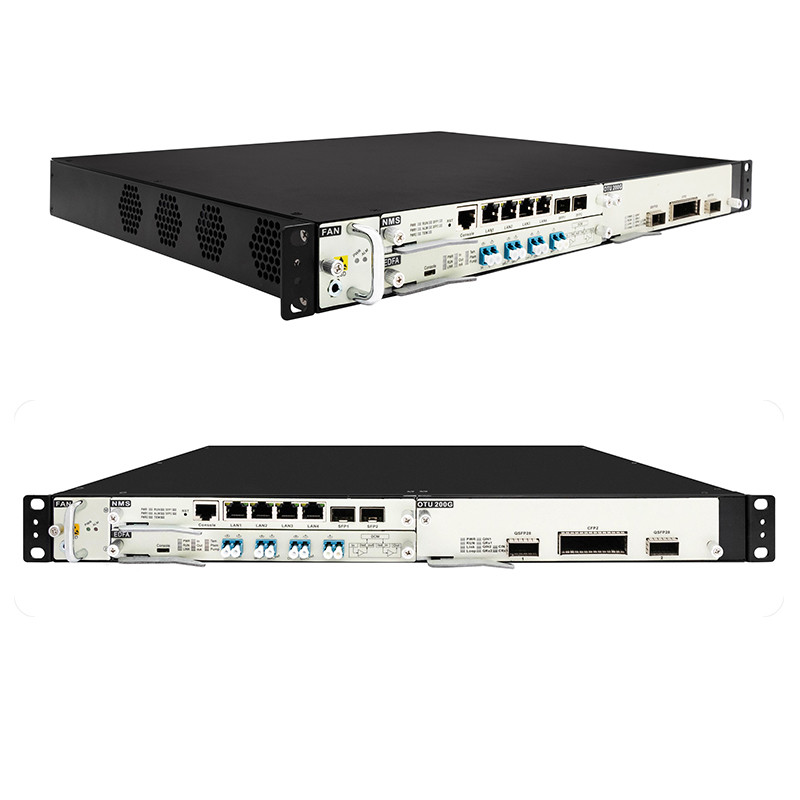

Suporta chassis da série completa OSP3800, ocupando 1 slot, (0.5U) |
| Interface óptica |
LC/UPC |
| Consumo máximo de energia |
15W |
| MTBF |
＞100.000 horas |

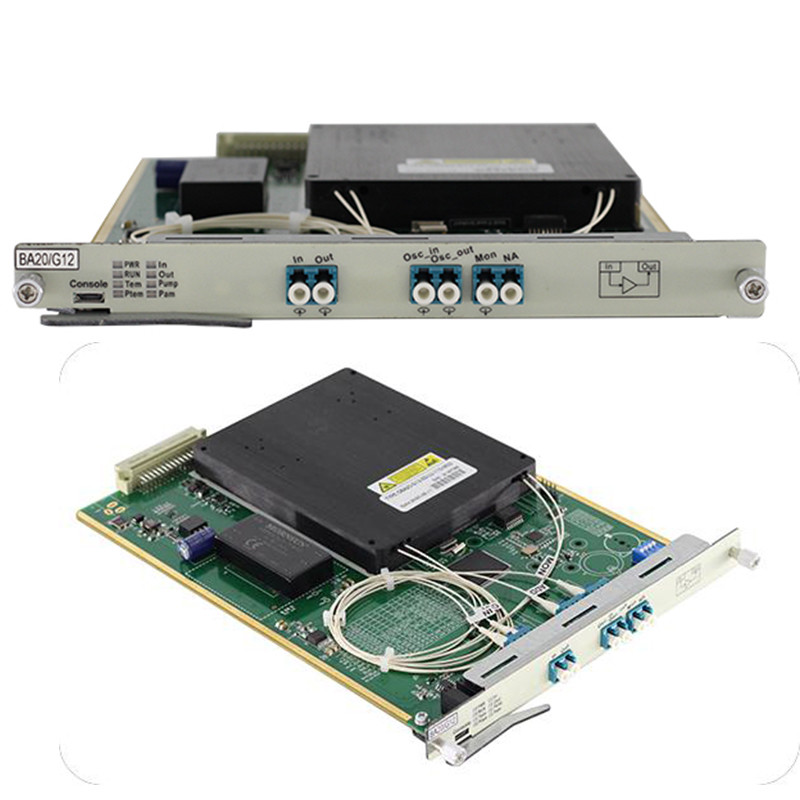

Estrutura

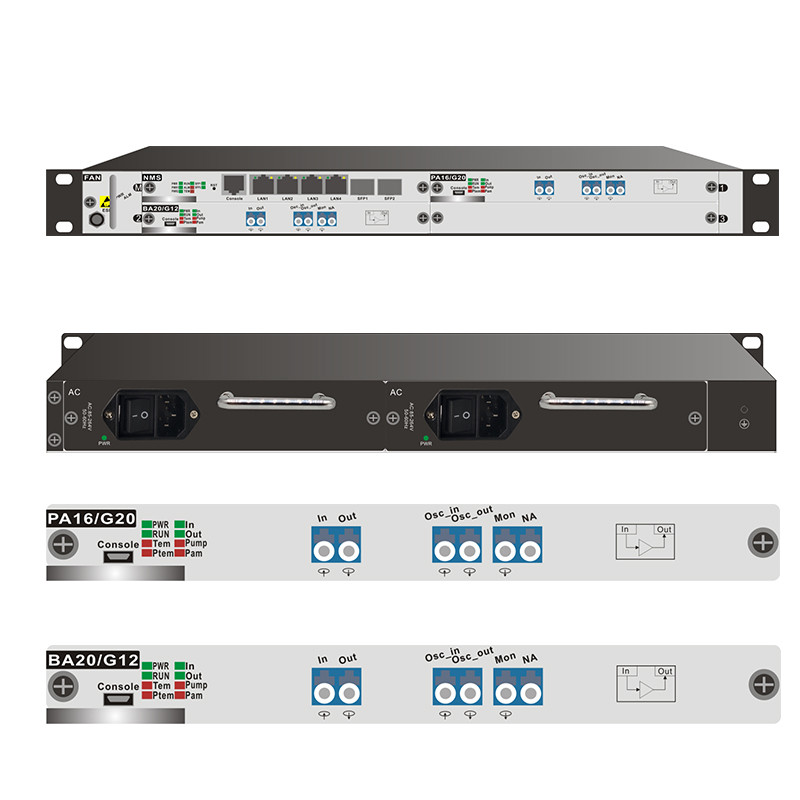

Definição da interface
| Interface |
Item |
Função/Descrição |
| Entrada |
Interface de entrada EDFA |
Porta de entrada de potência óptica de sinal pequeno |
| Saída |
Interface de saída EDFA |
Porta de saída óptica de amplificação EDFA. |
| OSC_IN |
Porta de entrada do canal de monitoramento |
Conecta-se à SFP TX da placa de gerenciamento de rede para transmitir informações de gerenciamento de rede. |
| OSC_Out |
Porta de saída do canal de monitoramento |
Conecta-se à SFP RX da placa de gerenciamento de rede para transmitir informações de gerenciamento de rede. |
| MON |
porta de monitoramento |
Interface de monitoramento de desempenho EDFA, conecta OPM ou espectrômetro. |
Descrição do indicador
| Interface |
Item |
Descrição |
| PWR |
Indicador de energia EDFA |
Ligado, a fonte de alimentação do EDFA está normal; desligado, falha na fonte de alimentação. |
| RUN |
Indicador de operação EDFA |
Ligado, o EDFA está operando normalmente; desligado, a operação está com defeito. |
| Entrada |
Indicador de alarme de entrada EDFA |
Ligado, a entrada está anormal; desligado, a entrada está normal. |
| Saída |
Indicador de alarme de saída EDFA |
Ligado, a saída está anormal; desligado, a saída está normal. |
| Tem |
Indicador de alarme de temperatura do módulo EDFA |
Ligado, a temperatura do módulo EDFA está anormal; desligado, a temperatura do módulo está normal. |
| Ptem |
Indicador de alarme de temperatura da bomba |
Ligado, a temperatura da bomba está anormal; desligado, a temperatura da bomba está normal. |
| Pump |
Indicador de aviso da bomba |
Ligado, a bomba está desligada; desligado, a bomba está ligada. |
| Pam |
Indicador de alarme de corrente da bomba |
Ligado, a corrente da bomba está anormal; desligado: a corrente da bomba está normal. |
Introdução
A principal função da placa amplificadora óptica EDFA (Erbium Doped Fiber Amplifier) é realizar a compensação de potência da luz de sinal no link de transmissão, e pode amplificar simultaneamente até 48 canais (espaçamento de canal de 100GHz) ou 96 canais (espaçamento de canal de 50GHz) na banda C.
O sinal óptico possui as características de ganho plano, ganho ajustável e baixo índice de ruído.
É uma parte indispensável e importante do sistema DWDM, futuro sistema de alta velocidade e transmissão de longa distância de rede totalmente óptica.
Informações de monitoramento da placa EDFA
- Monitoramento em tempo real online do status de trabalho do EDFA de disco único;
- Monitoramento em tempo real da potência óptica de entrada e saída do EDFA;
- Monitoramento em tempo real do status de trabalho da bomba EDFA,
- Monitoramento em tempo real da corrente de trabalho do EDFA, consumo de energia, temperatura do die, corrente de resfriamento, etc.,
- Defina os limites de potência óptica de entrada e saída através do gerenciamento de rede, defina o modo de trabalho do EDFA, o limite de potência de saída, o ganho, etc.
Configuração
1. Configuração do limite de alarme de potência de entrada e saída
O limite de alarme da potência de entrada e saída do amplificador pode ser definido através do gerenciamento de rede. Quando a potência de entrada for inferior ao limite, o EDFA alarmará. Neste momento, a bomba EDFA é desligada e o EDFA não funciona. Quando a saída EDFA for inferior ao limite, um alarme será exibido
2. Configuração do modo de trabalho
O modo de trabalho do amplificador pode ser definido através do gerenciamento de rede: modo de ganho constante AGC, modo de saída constante APC, modo de corrente constante ACC, o ganho pode ser definido no modo AGC, a faixa de configuração é ±1db é o melhor, a potência de saída pode ser definida no modo APC, a faixa de configuração é ±1dBm ótimo
3. Configuração do modo de proteção ocular
Ao instalar e depurar ou solucionar problemas, você pode ativar o modo de proteção ocular do amplificador através do sistema de gerenciamento de rede para reduzir a potência de saída do EDFA para evitar ferimentos ao pessoal de manutenção
