Name: D2×2B Desvio mecânico Comutador óptico LC Conector de modo único Conexão cruzada
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: OSWD2×2B
Price: 57.00 USD
Availability: InStock

D2×2B Desvio mecânico Comutador óptico LC Conector de modo único Conexão cruzada

1pc

MOQ

Negociável

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome do produto: Interruptor de fibra óptica de contorno

Peso: 14G

Tempo de comutação: <8ms>

Dimensão: 27*12*8mm

Destacar:

Interruptor óptico de desvio mecânico de modo único

Comutador óptico de contorno mecânico de ligação cruzada

Interruptor óptico de contorno mecânico do conector LC

Informação básica

Lugar de origem: Shenzhen, China

Marca: Olycom

Certificação: CE RoHS FCC ISO9001

Número do modelo: OSWD2×2B

Documento: Olycom Fiber Bypass.pdf

Condições de Pagamento e Envio

Detalhes da embalagem: 1 peça numa caixa, 200g G.W.

Tempo de entrega: 4~8 dias de trabalho

Termos de pagamento: T/T, Paypal

Habilidade da fonte: 5000 pcs/mês

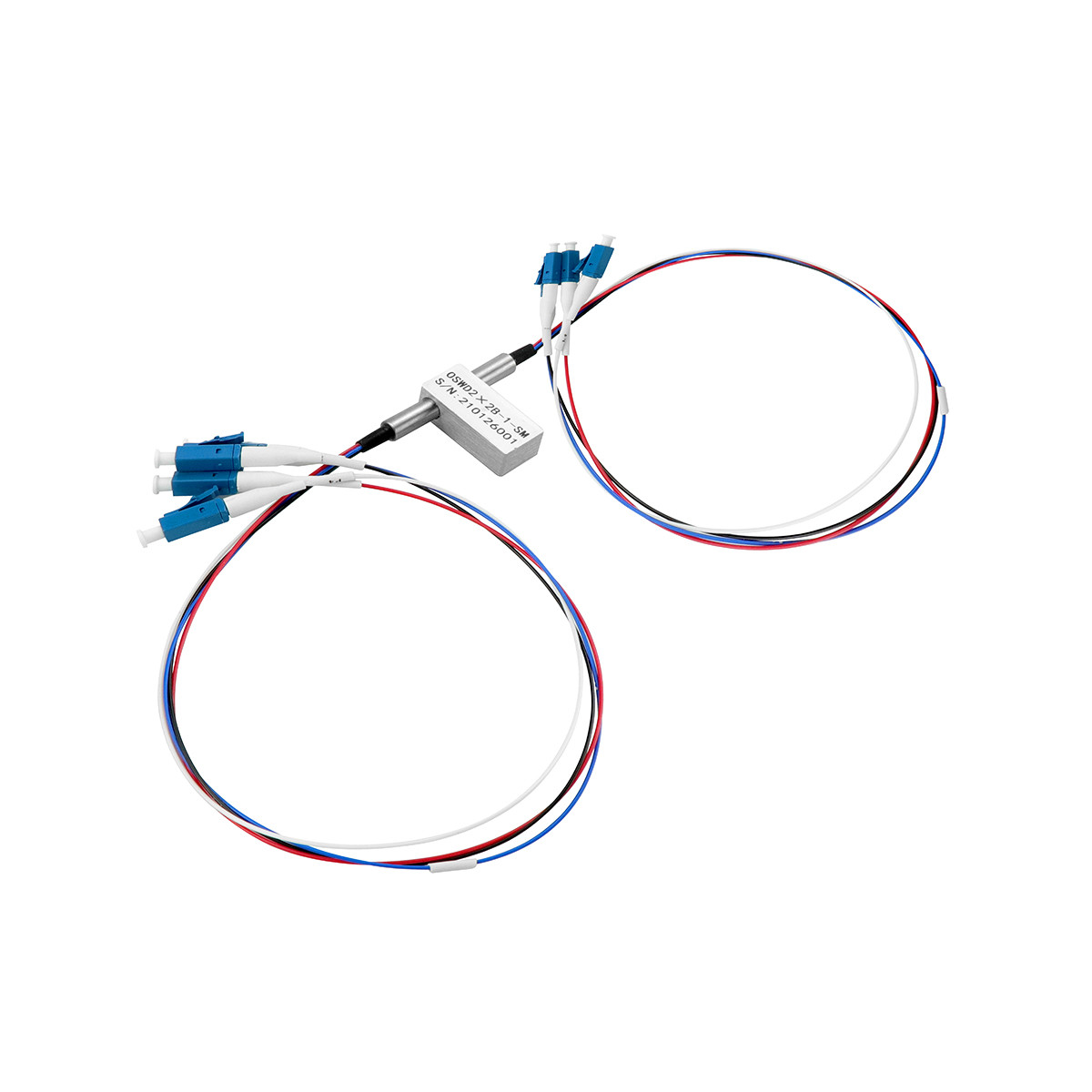

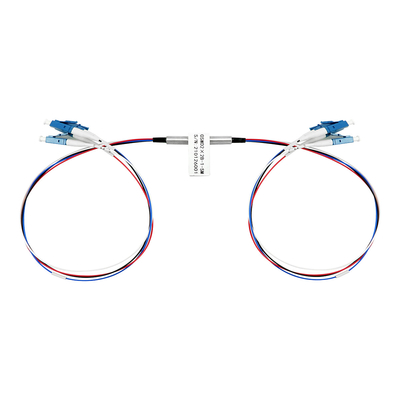

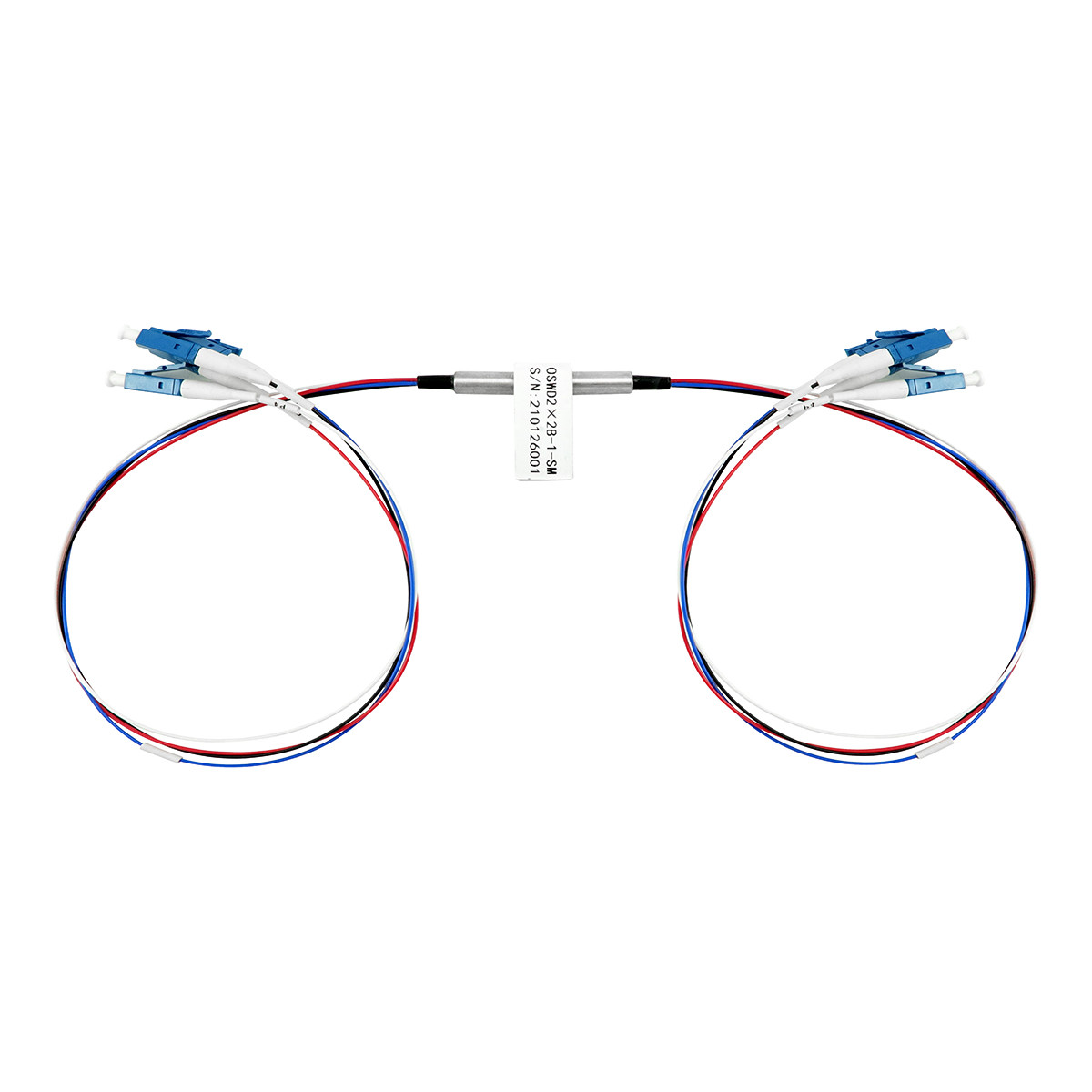

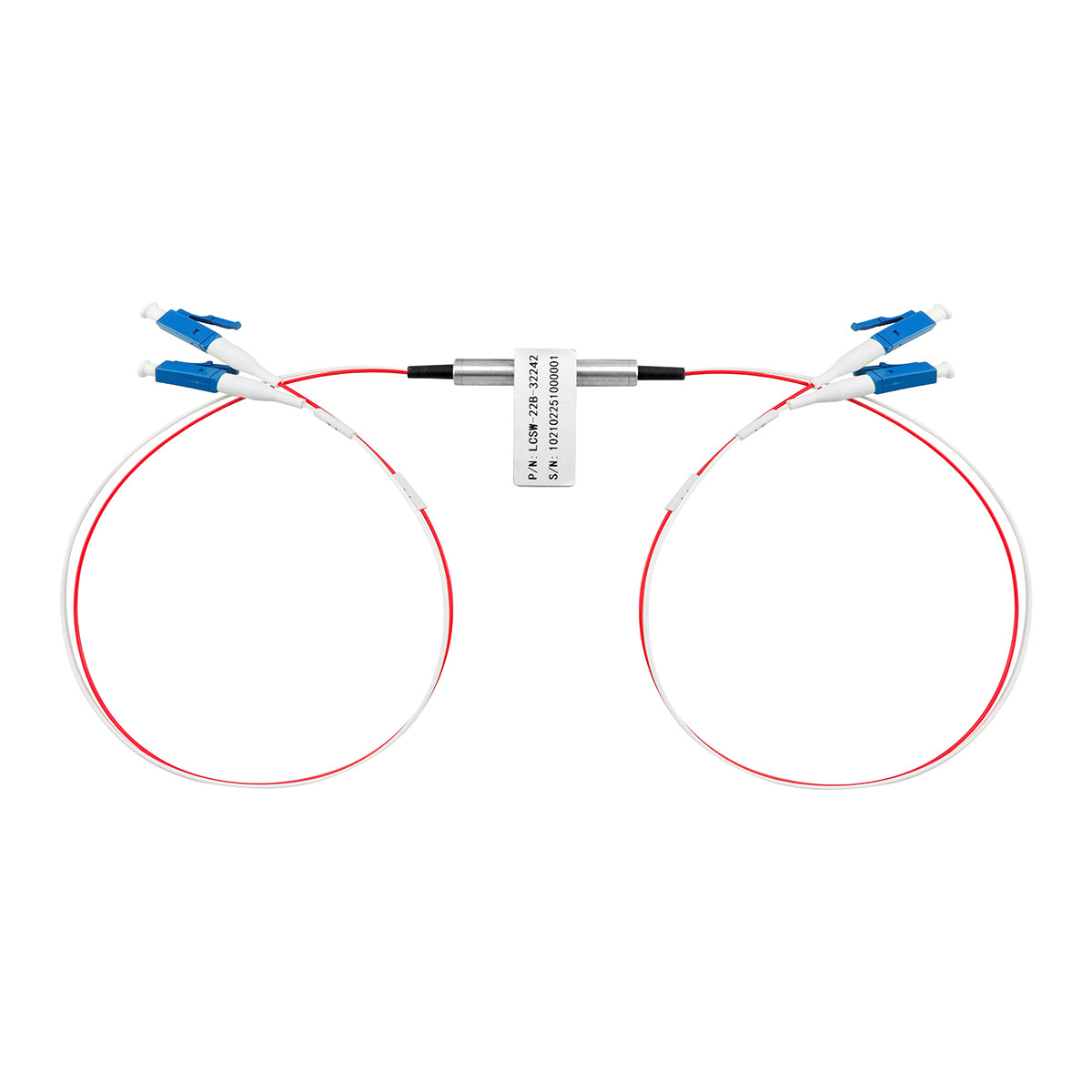

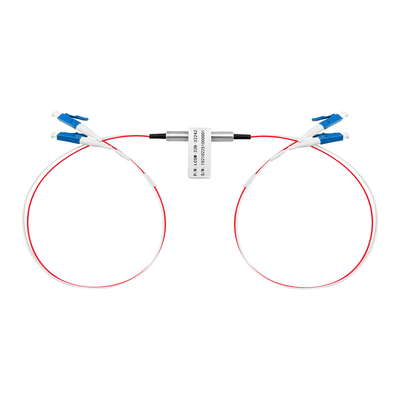

Galeria

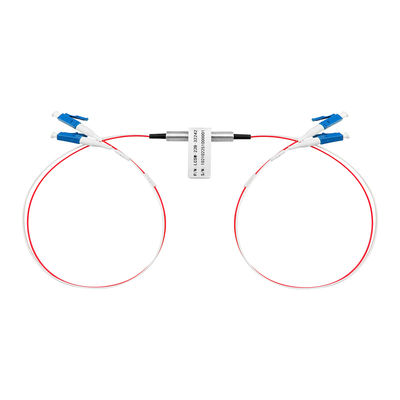

D2×2B Desvio mecânico Comutador óptico LC Conector de modo único Conexão cruzada

Descrição de produto

D2×2B Comutador óptico mecânico

Características

Baixa perda de inserção
Ampla faixa de comprimento de onda
Baixa transmissão de som
Alta estabilidade, alta fiabilidade
Sem epoxi na via óptica
De fixação e não fixação

Especificações

Parâmetros	Unidade	OSWD2×2B
Faixa de comprimento de onda	nm	850±40 / 1300±40	1260 ~ 1650
Comprimento de onda de ensaio	nm	850 / 1300	1310 / 1550
Perda de inserção 1, 2	dB	Tipo: 0,6 Max: 1.0	Tipo: 0,6 Max: 1.0
Retorno da Perda 1, 2	dB	MM ≥ 30 SM ≥ 50
Transmissão 1	dB	MM ≥ 35 SM ≥ 55
PDL	dB	≤ 0.05
WDL	dB	≤ 0.25
Repetitividade	dB	≤ ± 0.02
Tensão de funcionamento	V	3.0 ou 5.0
Durabilidade	Ciclos	≥ 10 milhões
Tempo de mudança	ms	Tipo: 3 Max: 8
Potência óptica	mW	≤ 500
Temperatura de funcionamento	°C	-20 ~ +70
Temperatura de armazenamento	°C	-40 ~ +85
Umidade relativa	%	5 ~ 95
Peso	g	14
Dimensão	mm	(L) 27.0×(W) 12.0×(H) 8.2 ± 0.2
Nota: 1. Dentro da temperatura de funcionamento e das normas de funcionamento. 2Excluindo os conectores.

Switch óptico, que é famoso pelo seu alto desempenho, baixa perda de inserção e dimensão compacta.

É um componente ideal para OADM, OXC, monitorização e proteção do sistema.

Com um pacote compacto, pode ser facilmente integrado num sistema de comunicação óptica de alta densidade.

Aplicações

P&D em laboratório
Monitorização do sistema
OADM
MAN (Rede de Área Metropolitana)

Configurações de pin

Tipo	Estado	Rota óptica	Motor elétrico				Sensor de estado
D2 × 2B			Pin 1	Pin 5	Pin 6	Pin 10	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
- Não, não.	A	P1 - P3 - P4 -	- Não.	- Não.	GND	V+	Fecha.	Aberto	Aberto	Fecha.
- Não, não.	B	P1-P1 ̇, P2-P2 ̇, P3-P3·, P4-P4·,	V+	GND	- Não.	- Não.	Aberto	Fecha.	Fecha.	Aberto
Não-abreviação	A	P1 - P3 - P4 -	- Não.	- Não.	- Não.	- Não.	Fecha.	Aberto	Aberto	Fecha.
Não-abreviação	B	P1-P1 ̇, P2-P2 ̇, P3-P3·, P4-P4·,	V+	- Não.	- Não.	GND	Aberto	Fecha.	Fecha.	Aberto

Rota óptica

Estado A	Estado B

Dimensão

D2×2B Desvio mecânico Comutador óptico LC Conector de modo único Conexão cruzada 2

Especificação elétrica

Especificações	Voltagem	Corrente	Resistência
Bloqueio de 5 V	4.5 ~ 5.5 V	36 a 44 mA	125 Ω
5V não-abreviação	4.5 ~ 5.5 V	26 ~ 32 mA	175 Ω
Bloqueio 3V	20,7 a 3,3 V	54 ~ 66 mA	50 Ω
3V sem fecho	20,7 a 3,3 V	39 ~ 47 mA	70 Ω

Informações de encomenda

7201-D2×2B-A-B-C-D-E-F-G

Exemplo:7201-D2×2B-SM-FS-3-L-90-12-FA

Tipo de fibra

Comprimento de onda de ensaio

Tensão de funcionamento

Tipo de interruptor

Tipo de tubo

Comprimento da fibra

Conector

SM: SM, 9/125

M5:MM, 50/125

M6:MM, 62.5/125

X: Outros

85: 850±40nm
O: banda O ((1260~1360nm)
C: banda C ((1530~1565nm)
L: banda L ((1565~1625nm)
U: banda U ((1625~1675nm)
FS: 1260~1650 nm

3: 3V

5: 5V

L: fechamento

N: Não de fecho

25250um ((Fibra nua)

90:900um

X: Outros

05: 0,5 m±5 m
10: 1,0 m±5 m
12: 1,2m±5m
15: 1,5 m±5 m
X: Outros

OO: Nenhum

LP: LC/PC

LU: LC/UPC

LA: LC/APC

FP: FC/PC

FU: FC/UPC

FA: FC/APC

SP: SC/PC

SU: SC/UPC

SA: SC/APC

STP: ST/PC

STA: ST/APC

X: Outros

D2×2B Desvio mecânico Comutador óptico LC Conector de modo único Conexão cruzada 3

D2×2B Desvio mecânico Comutador óptico LC Conector de modo único Conexão cruzada 4
