Nome do Produto
|

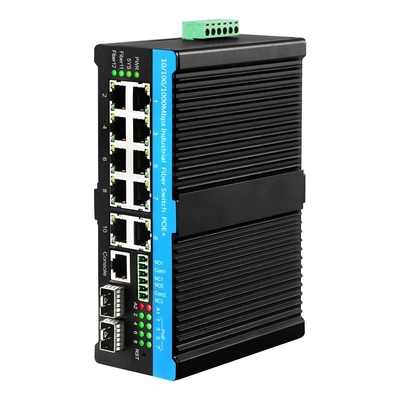

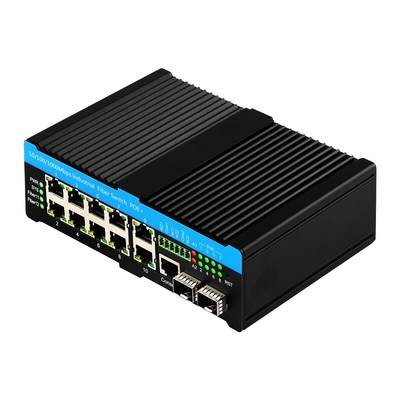

Switch de Fibra PoE Gerenciado 10/100/1000Mbps Industrial (2F+10TP)
|
|
Nº do Modelo.
|
IM-FP21008GW
|
|

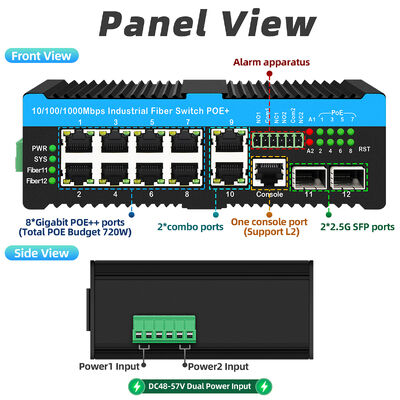

Porta
|
2x SFP Fibra 100/1000/2500Base-FX
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x 10/100/1000M UTP RJ45 (Suporta detecção automática MDI/MDIX)
|
|
Padrão
|
IEEE 802.3: Ethernet 10Base-T 10Mbit/s
IEEE 802.3u: Fast Ethernet 100Base-TX, 100Base-FX
IEEE 802.3z: Ethernet Gbit/s 1000Base-T sobre fibra óptica
IEEE 802.1d: STP (Spanning Tree Protocol)
IEEE 802.1s: Fast Ethernet 100Base-TX, 100Base-FX
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol )
ITU-T G.8032 :ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: Virtual LANs (VLAN)
para L2 / L3 / L4 : Porta e MAC baseados em Rede, Controle de Acesso, Recursos de Gerenciamento
no pacote): Tamanho máximo de quadro estendido para 9600Bytes.
IEEE 802.3ad: Agregação de links para links paralelos com LACP (Link Aggregation Control Protocol)
IEEE 802.3x: Controle de fluxo para Full Duplex
IEEE 802.1ad: VLANs Empilhadas
IEEE 802.1p: Protocolo QoS/CoS de Camada 2 LAN para Priorização de Tráfego
IEEE 802.1ab: Link Layer Discovery Protocol (LLDP)
IEEE 802.1az: EEE (Energy Efficient Ethernet)
IEEE802.3af: 15.4W
IEEE802.3at: 30W
IEEE802.3bt: 90W
|
|
ID VLAN
|
4094 IEEE802.1Q VLAN VID
|
|
Arquitetura do Switch
|
Largura de banda do sistema:58Gbps (sem congestionamento de tráfego)
Tamanho DRAM: 128M Tamanho Flash: 16M Tamanho do buffer de pacotes: 4Mb
|
|
Processamento de Dados
|
Armazenar e Encaminhar
|
|
Controle de Fluxo
|
IEEE 802.3x para modo full duplex Contrapressão para modo half duplex
|
|
Conector de Rede
8x 10/100/1000Base-TX RJ-45
|
Função Auto MDI/MDI-X,
Console
|
|
RS-232 (RJ-45)
|
Cabo de Rede
|
|
Cabo UTP/STP acima de Cat. 5e
|
Protocolos
|
|
CSMA/CD
|
Polaridade Inversa
|
|
Corrente de Sobrecarga
Proteção
Suportado
|
L4: TCP/UDP
L4: TCP/UDP
|
|
Suportado
|
L4: TCP/UDP
|
|

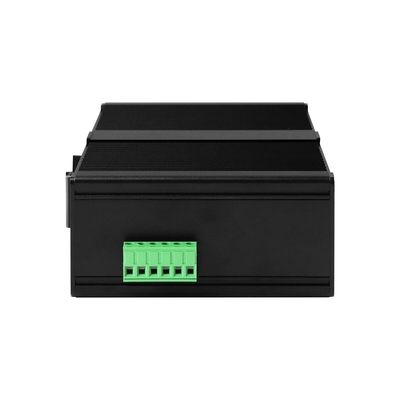

DC48V Redundante (48~57VDC) de Entrada ou 100-240VAC
|
de alimentação (Bloco de Terminais Removível )
Consumo de Energia
|
|
3.5W (sem carga)
LED
|
Por unidade: Power 1 (Vermelho), SYS (Vermelho), Alarme
|
|
(Vermelho) PoE (Verde)
|
Porta RJ-45: Link/Active (Verde) Velocidade (Amarelo)
Porta Fibra SFP: Link/Active (Verde)
Jumbo Frame
9.6KB
|
|
IEEE802.3ac
|
Tamanho máximo de quadro estendido para 1522Bytes (permite Q-tag
|
|
no pacote)
|
Tabela de Endereços MAC
8K
|
|

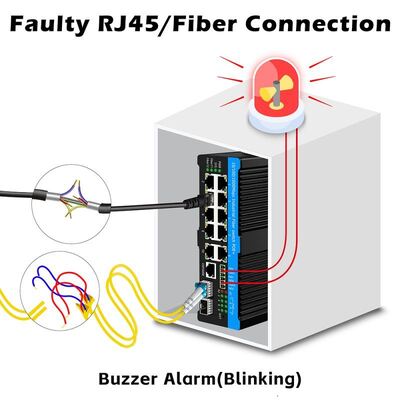

Mensagem de Alerta
|
Syslog do Sistema, relé de alarme
|
|

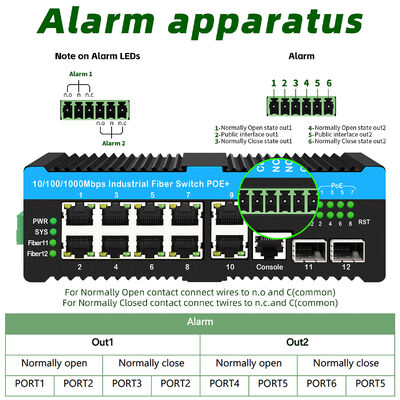

Contato do Relé de Alarme
|
Saídas de relé com capacidade de corrente de 1 A
|
|
@30VDC
Temperatura de Operação
|
-40 ~
7
|
|
5°C
|
Umidade de Operação0% a 95% (Sem condensação)Temperatura de Armazenamento
|
|
-40 ~ 85°C
|

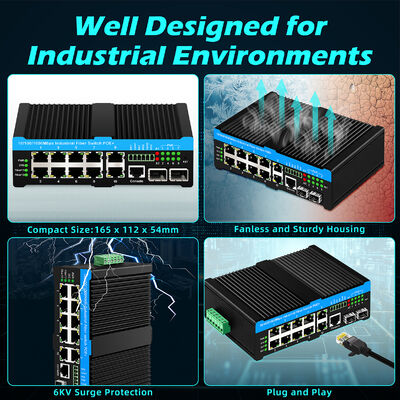

Dimensões
|
|
165 x 112 x 45.5mm
|
Peso
|
|
0.85
|
kg
|
|

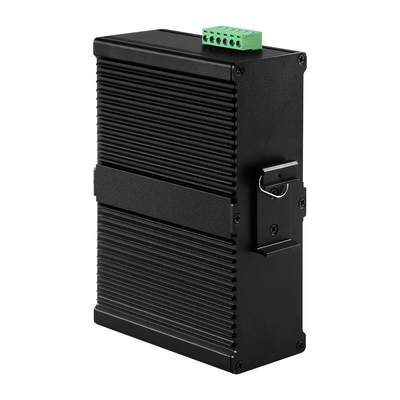

Montagem de Instalação
|
Montagem em trilho DINEmissão FCC
|
|
|
CE
|
|
FCC Parte 15 Subparte B Classe B 2010 EN50121
|
EN 5502:2006+A1:2007
EN61000-3
EN55035
EN55032
EN50155
2:2006+A1:2009+A2:2009
Segurança
EN62368
6KV
|
|
Proteção contra Surtos
|
P
|
|
Suportado para porta UTP e FibraChoqueIEC 60068-2-27Queda LivreIEC 60068-2-32
|
Vibração
|
|
IEC 60068-2-6
|
Especificações de Software
|
|
Topologia
|
VLAN
|
|
IEEE 802.1q VLAN, até 4094 802.1Q VLAN VID
|
IEEE 802.1q VLAN, até 4094 Grupos
|
|
IEEE 802.1ad
|
|
VLAN baseada em MAC, até 256 entradas
|
|
VLAN baseada em Sub-rede IP, até 128 entradas
|
VLAN baseada em Protocolo (Ethernet, SNAP, LLC), até 128 entradas
Tradução de VLAN, até 256 entradas
GVRP (GARP VLAN Registration Protocol)
MVR (Multicast VLAN Registration)
Agregação de Links
(Trunk de Porta)
Estático (Hash com SA, DA, IP, porta TCP/UDP), até 5 grupos de trunk
Dinâmico (IEEE 802.3ad LACP), até 5 grupos de trunk
Spanning Tree
|
|
IEEE802.1d STP
IEEE802.1w RSTP
|
IEEE802.1s MSTP
POE/POE+
|
|
IEEE802.3at 30W
|
IEEE802.3af 15.4W
IEEE802.3bt 90W
Proteção contra Loop
|
|
Suportado
|
ITU-T G.8032 / Y.1344 ERPS (Ethernet Ring
Protection)
Tempo de recuperação
|
|
<50ms
|
L4: TCP/UDP
|
|
Recursos de QoS
Classe de Serviço
|
IEEE802.1p 8 filas de prioridade ativas por porta Classificação de Tráfego QoS
CoS baseado em IEEE802.1p
|
|
CoS baseado em Precedência IP
|
|
CoS baseado em IP DSCP
|
Classificação de Tráfego QoS
|
|
Remarcação DiffServ (RF 2474)
|
Destino, ID de VLAN, PCP, DEI
QCE (Entrada de Controle de QoS): Protocolo, IP de Origem, Fragmento
IP, DSCP, número da porta TCP/UDP
|
|
Remarcação DiffServ (RF 2474)
|
Controle de Tempestade
para Unicast, Broadcast, Multicast
Recursos de Multicast IP
IGMP / MLD Snooping
|
|
IGMP Snooping v1, v2, v3 / MLD Snooping v1, v2
|
|
Perfil de Filtragem de Porta
|
Throttling, Fast Leave
|
|
Grupo Multicast Máximo: até 1022 entradas
|
|
Porta de Consulta / Roteador Estático
|
Recursos de Segurança
IEEE 802.1X
Baseado em Porta
Baseado em MAC
ACL
|
|
Número de regras: até 256 entradas
|
|
para L2 / L3 / L4
|
L2: Endereço MAC SA/DA/VLAN
L3: Endereço IP SA/DA, Sub-rede
|
|
L4: TCP/UDP
|
Autenticação e contabilidade RADIUS
Suporta IEEE802.3az EEE (Energy Efficient Ethernet)
Gerenciamento para otimizar o consumo de energia
Determinar o comprimento do cabo e reduzir a energia
para portas com cabos curtos
|
|
Suportado
|
|
Nome de Usuário Senha
|
|
Autenticação
|
L4: TCP/UDP
|
|
Autenticação Remota (via RADIUS / TACACS+)
|
L4: TCP/UDP
|
|
Web, Telnet / SSH, console CLI RS-232
Recursos de Gerenciamento
|
CLI
CLI semelhante à Cisco®
|
|
Gerenciamento Baseado na Web
|
Telnet
|
|
Servidor
|
|
SNMP
|
V1, V2c, V3
|
|
Atualização de SW e Configuração
|
|
TFTP, HTTP
|
Firmware redundante em caso de falha na atualização
|
|
Modbus/TCP
|
Suporte para gerenciamento e monitoramento
|
|
RMON
RMON I, RMON II
|
MIB
RFC1213 MIB II, MIB Privada
|
|
UPnP
|
Suportado
|
|
DHCP
|
Servidor, Cliente, Relé, Snooping
|
|
Opção 82 de Snooping
|
Opção 82 de Relé
|
|
IP Source Guard
|
L4: TCP/UDP
|
|
Espelhamento de Porta
|
Suportado
Syslog de Eventos
Servidor Syslog (RFC3164) (Suporta 1 servidor )
|
|
Mensagem de Alerta
|
L4: TCP/UDP
|
|
IEEE1588
|
L4: TCP/UDP
|
|
NTP
|
Cliente
|
|
DNS
|
Cliente, Proxy
|
|
LLDP (IEEE 802.1ab)
|
Link Layer Discovery Protocol LLDP-MED
|
|
Recursos IPv6
|
Suportado
|
|
Servidor Telnet/ICMP v6
|
SNMP sobre IPv6
|
|
Suportado
|
SSH sobre IPv6
|
|
Suportado
|
|
NTP IPv6
|
Cliente
|
|
QoS IPv6
|
L4: TCP/UDP
|
|
HTTP sobre IPv6
|
L4: TCP/UDP
|
|
Telnet IPv6
|
Suportado
|
|
TFTP IPv6
|
L4: TCP/UDP
|
|
ACL IPv6
|
L4: TCP/UDP
|
|
para L2 / L3 / L4
|
L4: TCP/UDP
|
|
L3: Endereço IP SA/DA, Sub-rede
|
L4: TCP/UDP
|
|
Outros Recursos
|
Green EthernetSuporta IEEE802.3az EEE (Energy Efficient Ethernet)
Gerenciamento para otimizar o consumo de energia
Determinar o comprimento do cabo e reduzir a energia
para portas com cabos curtos
|
|
Reduzir a energia para uma porta quando não há link
|
|
Gerenciamento de Energia LED: Ajuste da intensidade dos LEDs
|
Diagnóstico de Cabo
Medição da distância de ponto normal ou quebrado do cabo UTP

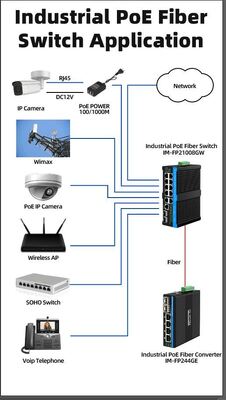

Aplicação

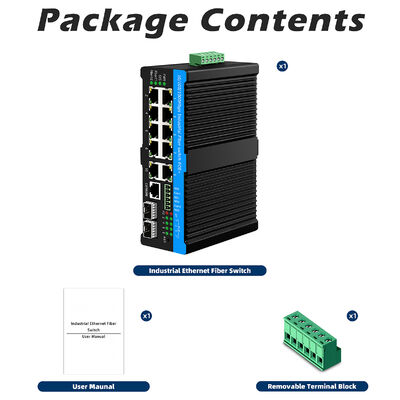

Lista de Embalagem:
Coloque o produto em um saco ESD, em seguida, coloque em espumas de PE com embalagem externa de caixa.
A embalagem padrão geralmente contém um dispositivo principal, um cartão de garantia e um manual do usuário.
|
|
Dimensão da caixa de embalagem para 1 unidade: 23*16.5*5.8cm
|
20 unidades em uma caixa de embalagem de 55.5*40*41cm de dimensão.
|
