Módulo de Bypass de Fibra Óptica de 4 Canais
Introdução ao Switch de Bypass Óptico OLP OBP
O módulo de switch óptico Olycom suporta conexões de fibra 100G/40G/10G/1G e 100M e oferece opções monomodo e multimodo SC/LC.
Ele também pode ser personalizado para atender às necessidades de caminhos ópticos de sistemas de teste complexos e melhorar a eficiência dos testes de produtos.
É um produto central indispensável para o monitoramento e proteção de sistemas de comunicação óptica, que pode ser conectado a sistemas de comunicação óptica de alta densidade.
- Baixa Perda de Inserção
- Alta Estabilidade
- Alta Confiabilidade
- Ampla Faixa de Comprimento de Onda
- Baixo Crosstalk de Canal
- Temperatura do ambiente operacional: -20°C ~70°C
Especificação do Protetor de Desligamento
| Nome do Produto |
Switch de Bypass de Fibra Óptica |

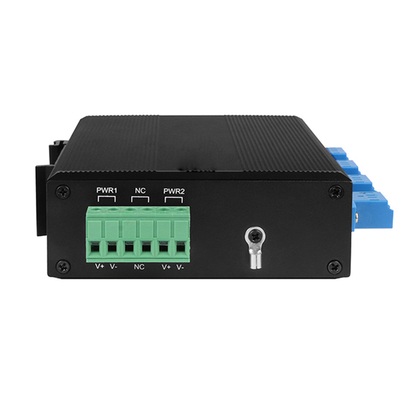

| Interface de Alimentação |
Bloco terminal industrial padrão. |
| Proteção contra Polaridade |
Suporte |
| Interface de Fibra Óptica |
LC |
| Faixa de Comprimento de Onda |
850±40/1300±40nm; 1260~1650nm |
| Comprimento de Onda de Teste |
850/1300nm; 1310/1550nm |
| Perda de Inserção |
Típ:0.6 dB Máx:1.0 dB ; Típ:0.6dB Máx:1.0 dB |
| Perda de Retorno |
MM≥30 dB SM≥50 dB |
| Crosstalk de Canal |
MM≥35 dB SM≥55 dB |
| Perda de Polarização |
≤0.05 dB |
| Perda de Comprimento de Onda |
≤0.05 dB |
| Perda de Temperatura |
≤0.05 dB |
| Repetibilidade |
≤0.05 dB |
| Tensão de Operação |
DC12V-52V |
| Vida útil |
≥100.000.000 vezes |
| Tempo de Comutação |
≤10 ms |
| Potência óptica de transmissão |
≤500 mw |
| Ambiente |
Temperatura de trabalho: -20°C ~ 70°C
Temperatura de armazenamento: -40°C ~ 85°C
|
| Dimensão |
114mmx93mmx35mm |

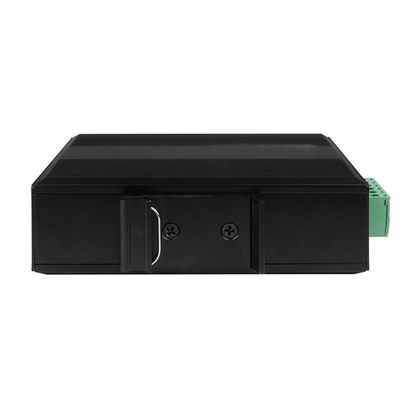

| Método de Instalação |
Montagem em trilho DIN |
| Grau de Proteção |
IP40 |
Aplicação do Switch de fibra de bypass
- Rede Metropolitana (MAN)
- Pesquisa e Desenvolvimento de Laboratório
- Monitoramento de Sistema
- Configuração dinâmica de multiplexação add/drop

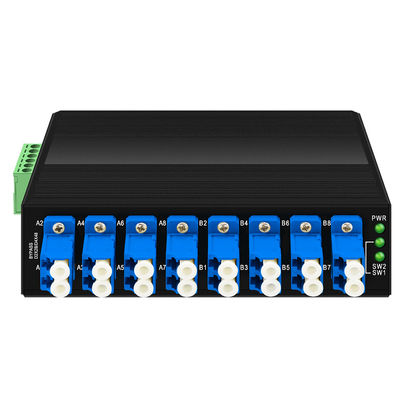

LED de Status
PWR: Este é o indicador de energia do dispositivo
SW1: Indicador de status de operação de bypass 1
SW2: Indicador de status de operação de bypass 2
Dimensão
Instalação
- Coloque o equipamento em uma mesa grande e estável ou em um trilho firme.
- Conecte o adaptador de energia à interface de alimentação e conecte a tomada de energia através do cabo de alimentação.
- Conecte o equipamento à porta correspondente através da fibra óptica.
- Não coloque objetos pesados sobre o equipamento e garanta um bom ambiente de ventilação e dissipação de calor.
- Por favor, desconecte a energia antes de conectar ou desconectar o adaptador de energia.
- Conecte o cabo de alimentação, ligue-o e ligue a fonte de alimentação. Após a inicialização, o indicador LED mostrará as seguintes condições:
- O indicador PWR estará aceso;
- Quando o equipamento tiver um conjunto de chaves de luz: o indicador SW1 ou SW2 acenderá;
- Quando o dispositivo tiver dois conjuntos de chaves de luz: SW1 e SW2 acenderão simultaneamente.
