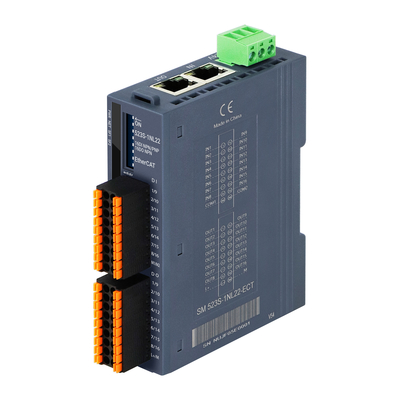

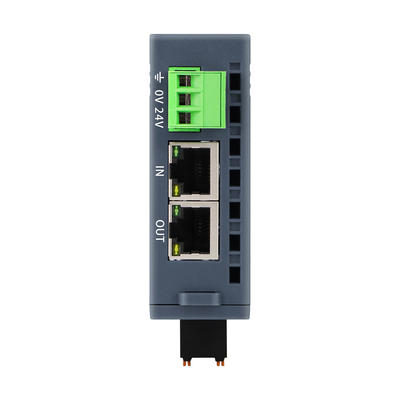

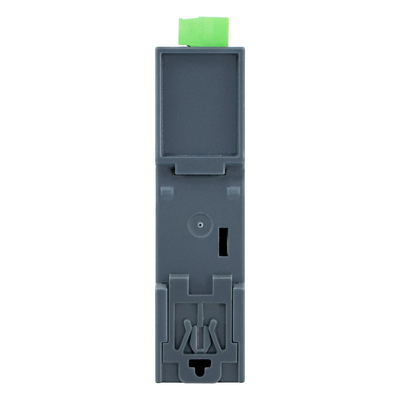

Módulo de E/S Autônomo EtherCAT de 16 Portas
Principais Características
- Barramento EtherCAT
- 2 conectores RJ45
- Fonte de alimentação 24VDC
- com chave DIP de 8 bits para definir o endereço ID da estação
- 16DI integrados (entrada de cátodo comum/anodo comum)
- 16DO (saída NPN)
- IP20
- Instalação em trilho DIN DN35
Introdução ao Produto
- 2 interfaces RJ45, 100Mbit/s
- Tecnologia de isolamento de barramento e alimentação, e confiabilidade
- Autônomo como estação escrava EtherCAT
- Fornecer arquivos XML autônomos
Especificação
| Especificações Técnicas |
| Tensão de Trabalho |
24VDC (faixa de tensão 18VDC~28VDC) |
| Perda de Corrente de Operação |
Com base em diferentes modelos de produto, consulte o manual do produto para obter detalhes |
| Proteção de Alimentação |
Proteção contra conexão reversa, absorção de surto |
| Interface de Comunicação |
2*RJ45 |
| Tipo de Terminal de Alimentação |
Conector plugável, porta de conexão de fiação por parafuso |
| Tipo de Terminal de Sinal |
Conector plugável, porta de fiação PUSH-IN direta |
| Indicação de Exibição |
Fonte de alimentação
Luz indicadora verde NET
Luz indicadora vermelha SF
Luz indicadora verde de sinal IO
|
| Protocolo |
EtherCAT |
| Categorias Mestre-Escravo |
dispositivos escravos autônomos |
| Pontos de E/S Principais |
Sim, consulte os dados de pedido para obter detalhes |
| Limiar de Proteção contra Sobrecarga |
1.5A, 5ms |
| Tempo de Resposta de E/S |
Mínimo 500us |
| Escalabilidade |
Não suporta Extensão |
| Comprimento do cabo (blindado) |
Máximo 500m |
| Comprimento do cabo (não blindado) |
O comprimento máximo do ponto de entrada é de 300m, e o comprimento máximo do ponto de saída é de 150m |
| Configurações da Estação Escrava |
| Configurações de Endereço |
Configuração por chave seletora ou estação mestre |
| Número máximo de Estações por Segmento |
255 (O número específico de estações suportadas é determinado pela estação mestre) |
| Ambiente de Trabalho |
| Temperatura de Trabalho |
-20~60℃ |
| Umidade de Trabalho |
5%~90% (sem condensação) |
| Grau de Proteção |
IP20 |
| Dimensões (C*L*A) |
27mm*94mm*114mm |
Detalhes do Pedido
| Especificações |
Nº do Produto |
| Módulo autônomo OM521S, barramento EtherCAT, 2 portas RJ45, fonte de alimentação 24VDC, com código de discagem de 8 bits para definir o endereço ID da estação, o produto vem com 32DI (entrada de anodo comum/anodo comum), não suporta módulo de expansão de barramento interno, nível de proteção IP20, suporta instalação em trilho DIN DN35 |
OM521S-1BL22-ECT
|
| Módulo autônomo OM522S, barramento EtherCAT, 2 portas RJ45, fonte de alimentação 24VDC, com código de discagem de 8 bits para definir o endereço ID da estação, o produto vem com 32DO (saída PNP), não suporta módulo de expansão de barramento interno, nível de proteção IP20, suporta instalação em trilho DIN DN35 |
OM522S-1BL22-ECT
|
| Módulo autônomo OM522S, barramento EtherCAT, 2 portas RJ45, fonte de alimentação 24VDC, com código de discagem de 8 bits para definir o endereço ID da estação, o produto vem com 32DO (saída NPN), não suporta módulo de expansão de barramento interno, nível de proteção IP20, suporta instalação em trilho DIN DN35 |
OM522S-1NL22-ECT
|
| Módulo autônomo OM523S, barramento EtherCAT, 2 portas RJ45, fonte de alimentação 24VDC, com código de discagem de 8 bits para definir o endereço ID da estação, o produto vem com 16DI (entrada de anodo comum/anodo comum) e 16DO (saída PNP), não suporta módulo de expansão de barramento interno, nível de proteção IP20, suporta instalação em trilho DIN DN35 |
OM523S-1BL22-ECT
|
| Módulo autônomo OM523S, barramento EtherCAT, 2 portas RJ45, fonte de alimentação 24VDC, com discagem de 8 bits para definir o endereço ID da estação, o produto vem com 16DI (entrada de anodo comum/anodo comum), 16DO (saída NPN), não suporta módulo de expansão de barramento interno, nível de proteção IP20, suporta instalação em trilho DIN DN35 |
OM523S-1NL22-ECT
|
| Módulo autônomo OM523S, módulo autônomo SM523S, barramento EtherCAT, 2 portas RJ45, fonte de alimentação 24VDC, com código de discagem de 8 bits para definir o endereço ID da estação, o produto vem com 16DI (entrada de anodo comum/anodo comum) e 12DO (saída de relé), não suporta módulo de expansão de barramento interno, nível de proteção IP20, suporta instalação em trilho DIN DN35 |
OM523S-1HJ22-ECT
|
| Módulo autônomo OM524S, barramento EtherCAT, 2 portas RJ45, fonte de alimentação 24VDC, com discagem de 8 bits para definir o endereço ID da estação, o produto vem com 16DI (entrada de anodo comum/anodo comum) e 16DIO (entrada NPN/saída NPN configurável, configuração de grupo de 2 vias), não suporta módulo de expansão de barramento interno, nível de proteção IP20, suporta instalação em trilho DIN DN35 |
OM524S-2NL22-ECT
|
| Módulo autônomo OM525S, barramento EtherCAT, 2 portas RJ45, fonte de alimentação 24VDC, com discagem de 8 bits para definir o endereço ID da estação, o produto vem com 16DO (saída NPN) e 16DIO (entrada NPN/saída NPN configurável, configuração de grupo de 2 vias), não suporta módulo de expansão de barramento interno, nível de proteção IP20, suporta instalação em trilho DIN DN35 |
OM525S-3NL22-ECT
|
| Módulo autônomo OM526S, barramento EtherCAT, 2 portas RJ45, fonte de alimentação 24VDC, com discagem de 8 bits para definir o endereço ID da estação. O produto é equipado com 16DIO (tipo NPN, entrada ou saída de configuração de grupo de 2 canais), não suporta módulo de expansão de barramento interno, nível de proteção IP20, suporta instalação em trilho DIN DN35 |
OM526S-1NH22-ECT
(produto em planejamento)
|
