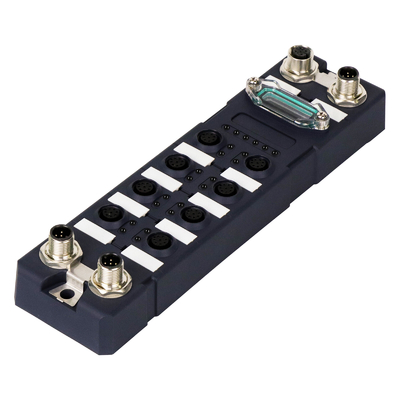

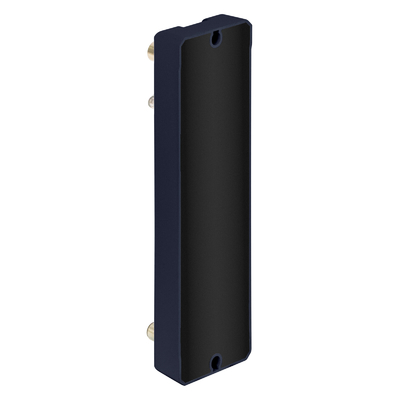

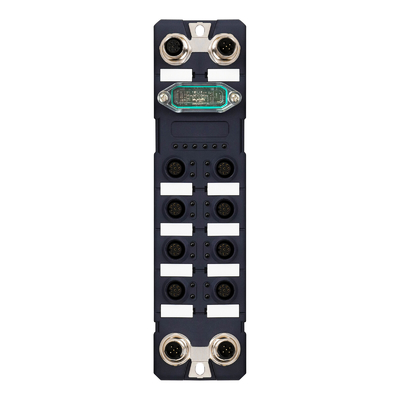

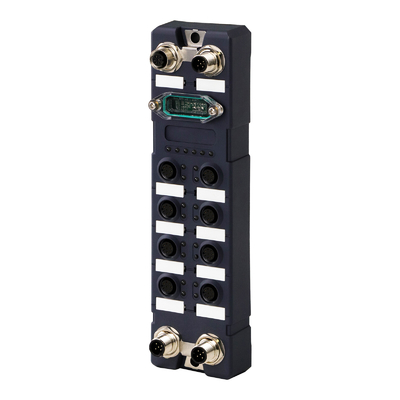

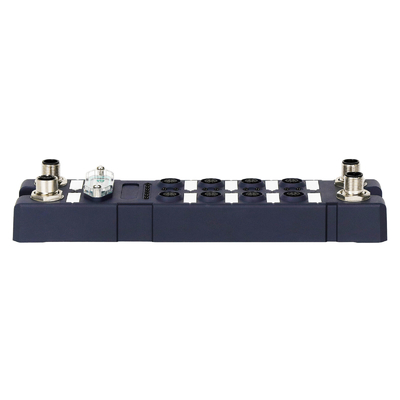

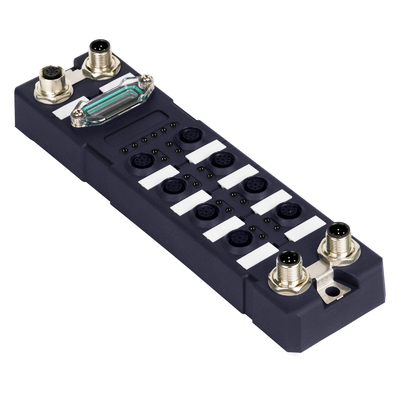

Robusto IP67 impermeável 8 portas gigabit Industrial Ethernet Switch
M12 Railway Ethernet switch gerenciado
Introdução do switch IP67 Ethernet de 8 portas
A série IM-WS080WGM é o interruptor M12 à prova d'água de 10/100/1000 Mbps, temperatura de funcionamento de -40 °C a + 75 °C, suporte ao gerenciamento da web, satisfazer os requisitos do grau de protecção IP67 e do grau industrial EMC,passar pela certificação ambiental perigosaA concepção industrial à prova d'água e fiável poderia garantir o funcionamento contínuo e estável do sistema de automação.
Especificação do comutador industrial full Gigabit
| Nome do produto |
10/100/1000Mbps Interruptor industrial à prova d'água gerido (8TP) |
| Número do modelo. |
IM-WS080WGM |
| Porto |
Portas de rede M12 de 8 x 10/100/1000M, M12 ((Femininha), código A de 8 pines, controlo automático do fluxo, modo duplex completo/meio duplex, MDI/MDI-X de sintonização automática |
| Padrão |
IEEE 802.3, IEEE 802.3u, IEEE 802.3x Flow Control, IEEE 802.1Q VLAN Tagging, IEEE 802.1p CoS, IEEE 802.1X Authentication, IEEE 802.3ad Link Aggregation Protocol: IGMPv1/v2, SNMPv1/v2 DHCP ClientTFTP, HTTP,HTTPS, Telnet, Syslog SSH, SNMP Inform, DDM, detecção de ping/tracert, biblioteca MIB: MIB-II, Ethernet-Like MIB, |
| Gerenciado |
☆ Processamento de quadros gigantes: 9k
☆ Buffer de relatório: 64K
☆ Supressão de tempestade de transmissão: suporte à transmissão, multicast, supressão de unicast desconhecida
☆ Controle de fluxo: Adotar controle de fluxo de negociação IEEE802.3x, função CAR, tamanho do passo limite de velocidade é 1Kb
☆ ITU-802.3/Y1344 ERPS
☆ Protocolo multicast: IGMP Snooping
☆ Gestão dos portos: apoio ao isolamento e à agregação dos portos
☆ Gerenciamento DHCP: suporte ao DHCP Snooping, opção 82
☆ Mecanismo QoS: 802.1p; suporte à marcação de prioridade padrão do porto, cada porto tem pelo menos 4 filas com prioridades diferentes
☆ Segurança: autenticação de acesso de login, modificação de senha de login, filtragem de endereços MAC, suporte ao aprendizado dinâmico ou estático de endereços MAC / suporte à função de aprendizado ARP desligada e ligada,Limite de velocidade da mensagem ARP / suporte IP + MAC + porta manual e ligação automática de digitalização Conjunto IEEE 802.1x (baseado em porta, baseado em MAC), pode transmitir transparentemente pacotes de dados 802.1x / detecção de loop de porta
|
| Mudança de características |
Capacidade de troca: 20Gbps Taxa de encaminhamento de pacotes: 14,8Mpps
Tabela de endereços MAC: 4K Swap delay: < 5μs
Método de transmissão: armazenamento e encaminhamento
|
| Fornecimento de energia |
Voltagem de entrada:DC12-52V
Conexão reversa: suporte
Proteção contra sobrecarga: apoio
Proteção redundante: apoio
|
| Meio Ambiente |
Temperatura de funcionamento: -40° ≈ 75°C; temperatura de armazenamento: -40° ≈ 85°C;
Umidade de funcionamento: 5%~95%, não condensante
|
| Normas do sector |
EMI:FCC Parte 15 Subparte B Classe A, EN 55022 Classe A
EMS:EN 61000-4-2 (ESD) Nível 3,EN 61000-4-3 (RS) Nível 3,EN 61000-4-4 (EFT) Nível 3,EN 61000-4-5 (Surge) Nível 3,EN 61000-4-6 (CS) Nível 3,EN 61000-4-8
Controlo de tráfego:NEMA-TS2 Vibração:IEC 60068-2-6
Caída livre: IEC 60068-2-32 Choque: IEC 60068-2-27 Tráfego ferroviário: EN 50121-4
|
| Informações mecânicas |
Classe de segurança: IP67
Dimensões: 125 x 60 x 25 mm. Peso: 0,5 kg
|
| Garantia |
3 anos |
Características-chave da função gerenciada
- Suporte ao gerenciamento de EEE IEEE802.3az (Ethernet Eficiente em Energia), otimização do consumo de energia
- Suporte ao protocolo de anel ITU-802.3/Y1344 ERPS.
- Suporte ao SNMPv1, gestão v2Web, suporte à proteção de senha de login do usuário e outros métodos de configuração do dispositivo
- Suporte a quadros Jumbo 9k, restrição MAC
- Suporte VLAN: suporte de porta VLAN e 802.1Q Tag
- Suporte à prioridade QoS, re-mapeamento DSCP, mapeamento de prioridade e fila, prioridade do porto, peso da fila Q
- Suporte ao controle de largura de banda do porto IGMP, supressão de tempestades de transmissão
- Apoio à agregação de portas, espelhamento de portas, isolamento de portas, controlo da largura de banda
- Apoio à abertura da biblioteca MIB para atender aos requisitos de operação e manutenção
- Apoio a métodos de gestão WEB, CLI, Telnet, Windows e SNMP
- Reiniciar: Suporte para reiniciar e restaurar a configuração padrão

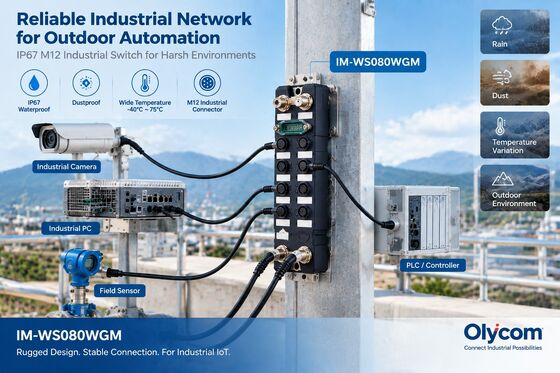

Aplicação do interruptor impermeável IP67:
Acessórios
| Cabo de alimentação e conector |
| M12 Código L 4 pin, 10A máximo, conector feminino com cabo, comprimento:1m |
| M12 L-código 4pin, 10A máximo, conectores duplos conector feminino-masculino com cabo, comprimento:1m |
| M12 Código L 4 pin, 10A máximo, conector feminino, revestimento TPU não blindado |
| M12 Código L 4 pin, 10A máximo, conector masculino, revestimento TPU não blindado |
| Cabo de sinalização e conector |
| M12 Código A 8 pin, conector masculino com cabo, comprimento:1m |
| M12 Código A 8 pin, conector masculino com cabo, comprimento:1m |
| M12 Código B 8 pin, conector masculino com cabo, comprimento:1m |
| M12 Código B 8 pin, conector masculino com cabo, comprimento:1m |
Perguntas frequentes:
1Para que é utilizado o IM- WS080WGM?
O IM-WS080WGM é um switch Ethernet industrial gerenciado IP67 projetado para ambientes industriais ao ar livre e adversos.
É adequado para aplicações como:
- Sistemas de automação ao ar livre;
- Rede de equipamentos industriais;
- Sistemas de visão artificial;
- Aplicações industriais de monitorização.
2Por que o IM-WS080WGM é adequado para aplicações ao ar livre?
O IM-WS080WGM possui uma classificação de proteção IP67 e um design de caixa de metal, ajudando a proteger o interruptor em ambientes onde podem ocorrer mudanças de poeira, umidade e temperatura.
Suporta um intervalo de temperatura de funcionamento de-40°C a 75°C, tornando-o adequado para várias aplicações industriais.
3Qual é a vantagem da interface Ethernet M12?
O IM-WS080WGM usa conectores Ethernet industriais M12 em vez de portas RJ45 padrão.
A interface M12 é concebida para aplicações industriais que exijam:
- Conexões protegidas;
- Instalação no lado da máquina;
- Rede de equipamentos ao ar livre.
4Quantas portas Ethernet tem o IM-WS080WGM?
O IM-WS080WGM fornece:Portas Ethernet M12 de 8 × 10/100/1000Mbps.
Ele pode conectar vários dispositivos Ethernet industriais, como controladores, câmeras e equipamentos de campo.
5O IM-WS080WGM é um switch Ethernet gerenciado?
Sim, o IM-WS080WGM é um switch Ethernet industrial gerenciado.
Suporta funções de gestão, incluindo:
- Gestão da WEB;
- SNMP;
- VLAN;
- Qualidade de serviço;
- Isolamento do porto.
Esses recursos ajudam os engenheiros a configurar e manter redes industriais.
