Comutador PoE de 4 portas alimentado por energia solar ou por bateria
Pontos de balas
- Entrada dupla: DC24V e IEEE802.3af/at saída PoE com reforço de tensão embutida ((se você não precisa de portas de fibra, por favor verifique nosso outro interruptor PoE IM-WP054BGE)

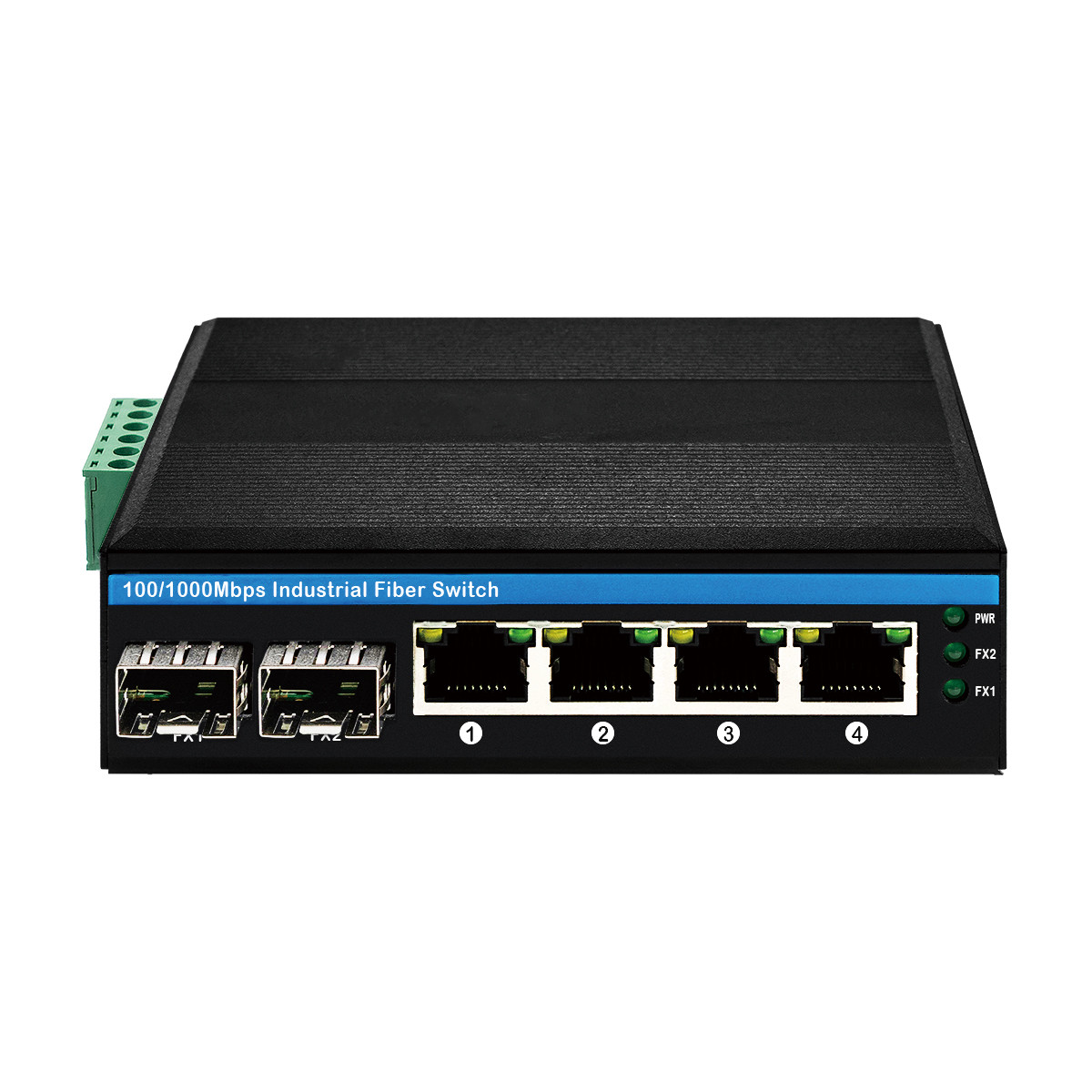

- Velocidade Gigabit total: portas de fibra SFP auto-adaptativas 2*100/1000M e portas PoE 4*10/100/1000Base-T Ethernet

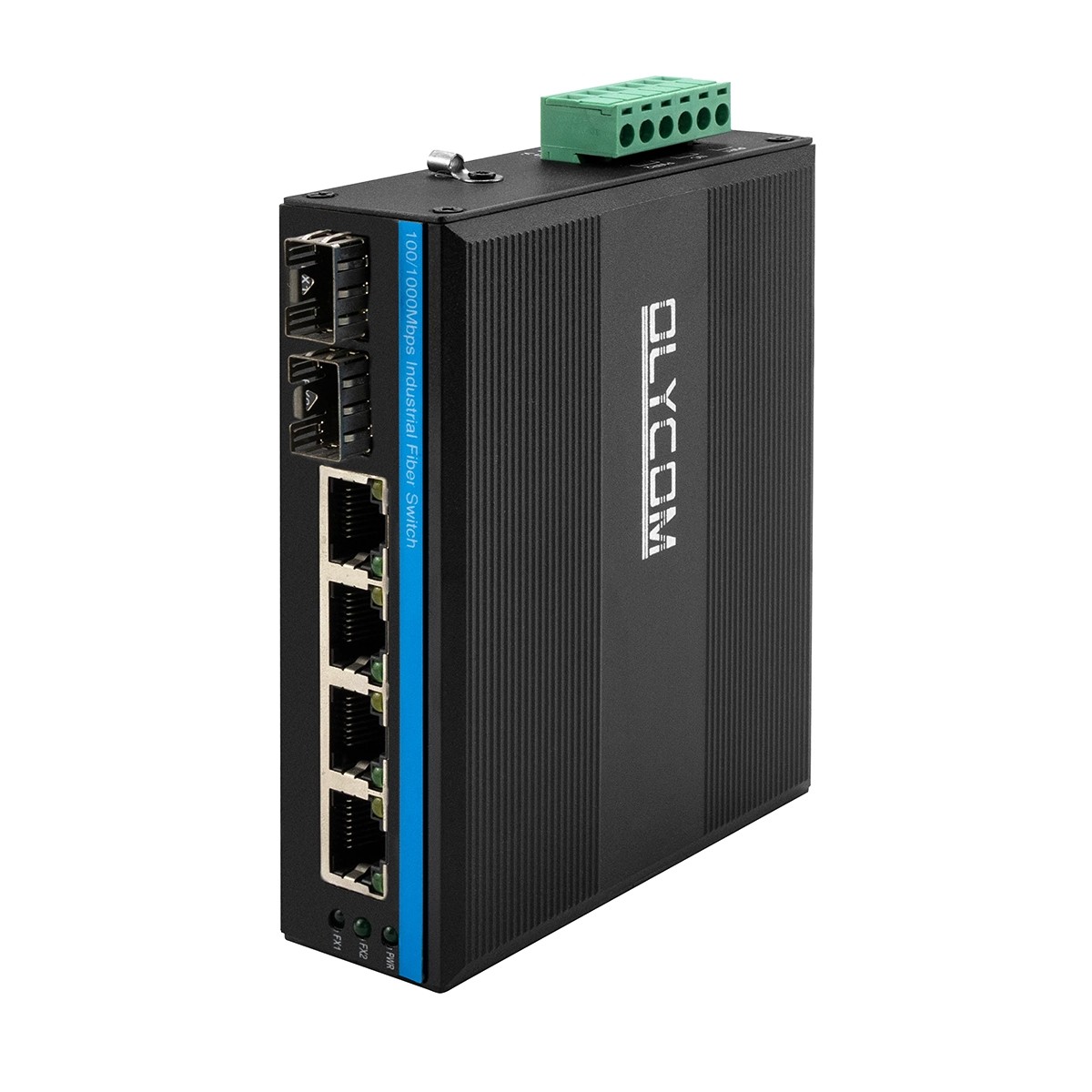

- Projeto industrial: caixa de metal resistente IP40 compacto, -40°C a 75°C, suporte DIN-Rail e montagem na parede
- Aplicação: Sistema de energia solar, sistemas de RV/Veículo/Camião/Bus e VoIP/Controle de Acesso
Características fundamentais
- Proteção contra ondas de 6KV Ethernet, adaptada a ambientes externos adversos
- Detetar os modelos PoE de equipamentos elétricos
- Modo de controlo do caudal: duplex completo com padrão IEEE 802.3x, semi-duplex com padrão de pressão contrária
- Suporte de potência nas câmaras IP POE através do ponto de acesso sem fio (AP) de 5 categorias de cabo Ethernet
Dados técnicos
| Nome do produto |
100/1000Mbps Comutador PoE Solar Industrial |
| Número do modelo. |
IM-FP244BGE |
| Porto |
Portas SFP de 2x 100/1000Mpbs
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metros
4x10/100/1000M UTP RJ45 ((Apoio à detecção automática MDI/MDIX)
|
| Características de comutação |
Modo de transmissão: armazenamento e encaminhamento
Largura de banda do sistema: 12 Gbps (sem engarrafamento)
Taxa de encaminhamento de pacotes: 8.928Mpps
4K.
Buffer de fila: 1,75M
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
Porta SFP, distância de transmissão: 20 km, 40 km, 60 km, 80 km, 100 km
|

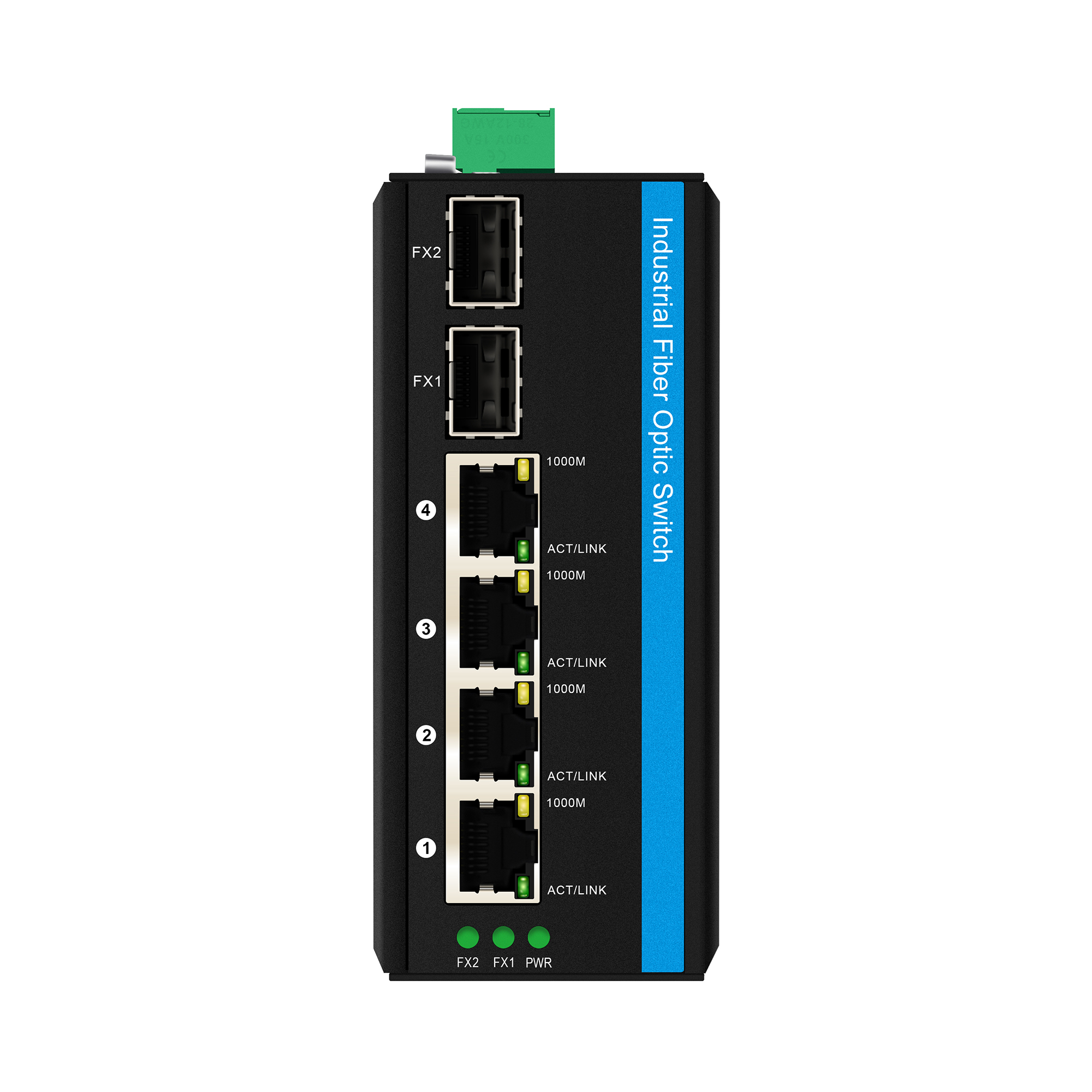

| Lâmpadas LED |
Energia, PoE, fibra
PWR: Poder
Fibra: FX1/FX2
Laranja: indicador PoE
Verde: ACT/LINKS
|

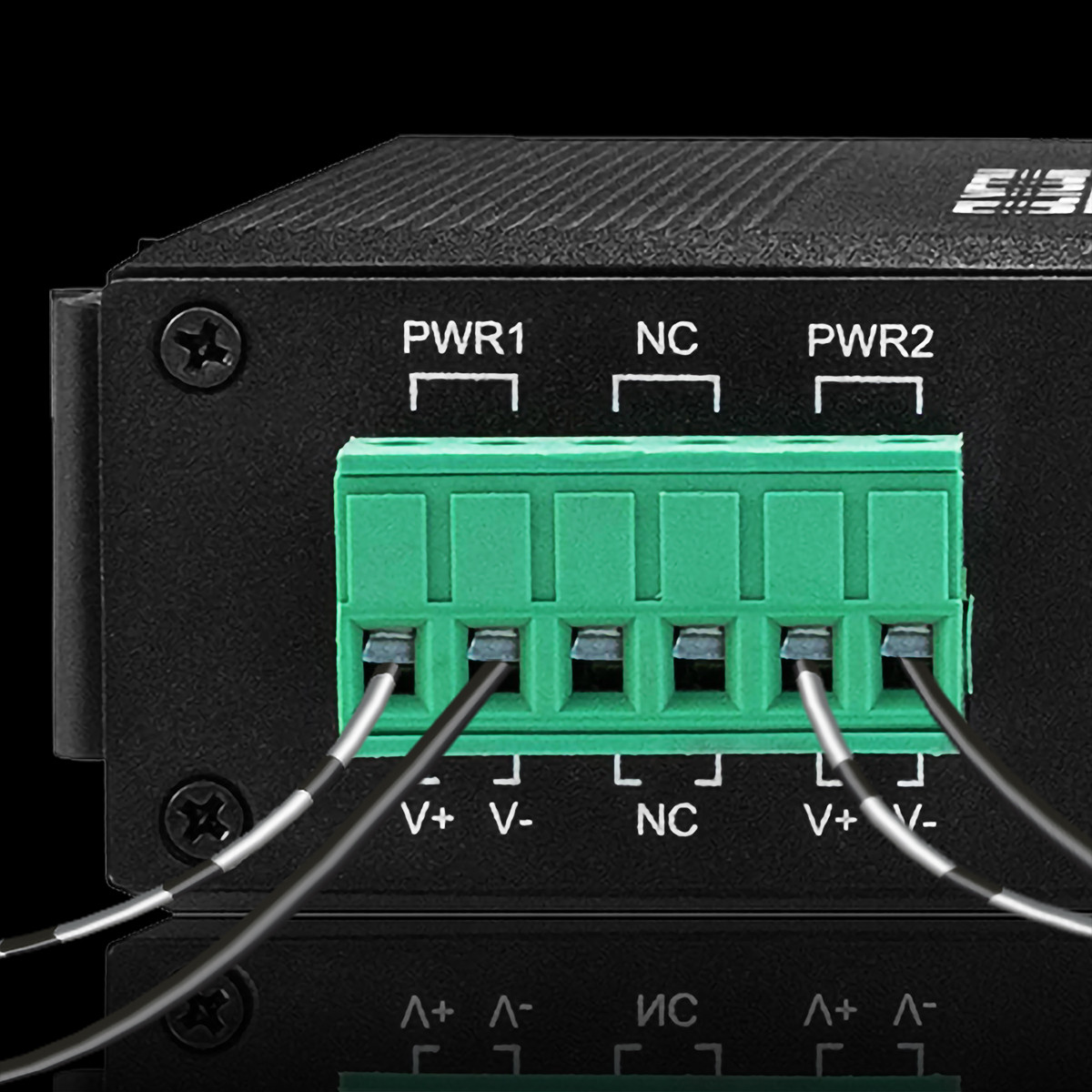

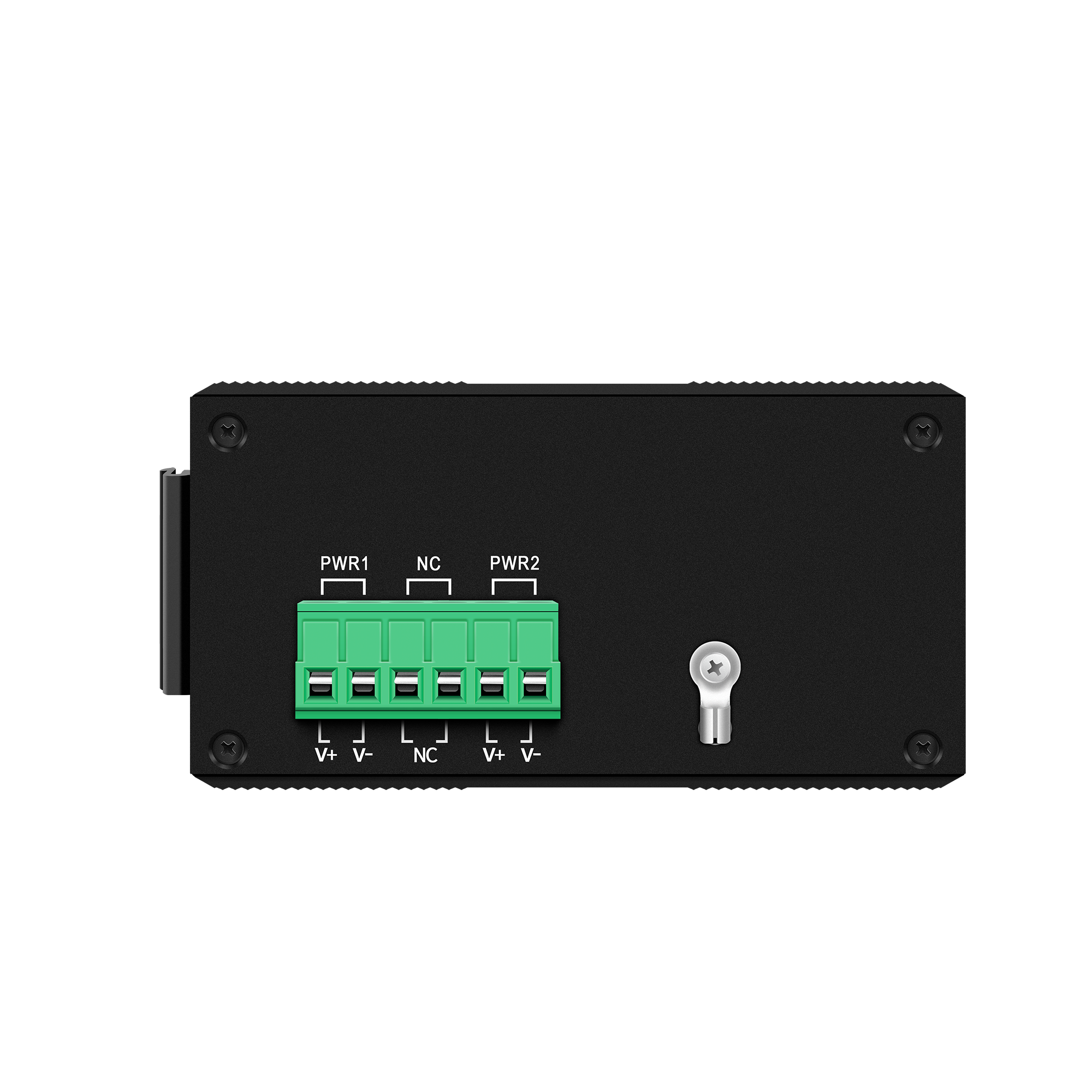

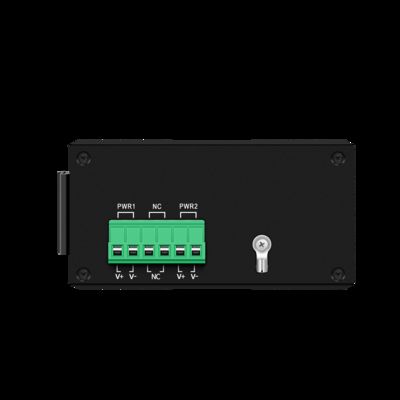

| Fornecimento de energia |
Voltagem de entrada da fonte de alimentação POE: DC24V
Potência de saída de fonte de alimentação PoE única: 30W ((porta 1~4)
Orçamento total: 120 W
Voltagem de saída PoE: 48V
|
| Meio Ambiente |
Temperatura de funcionamento: -40°C/75°C
Temperatura de armazenagem: -40°C a 85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
| Normas do sector |
ESD:IEC61000-4-2, ± 15KV de ar, ± 6KV de contacto
EFT:IEC61000-4-4, Geral ±6KV
Força: IEC61000-4-5, Diferencial ±2KV, comum ±6KV
|
| Certificação |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A112020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A112020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4:2014
|
| Informações mecânicas |
Concha: Concha metálica ondulada
Classe de segurança: IP40
Dimensões: 114*93*35mm

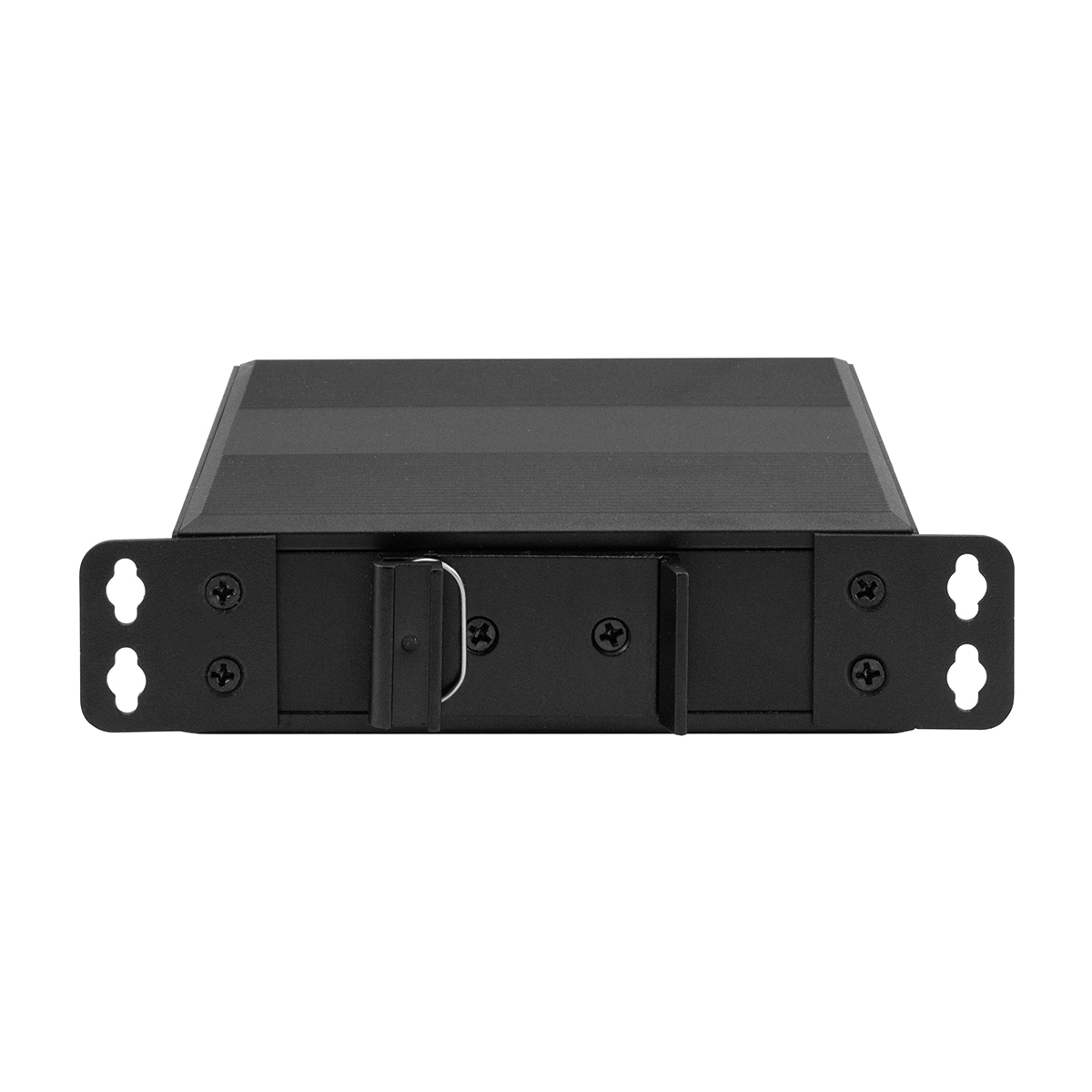

Método de montagem: montagem em trilho/parede
Peso líquido/peso bruto: 0,35 kg/0,45 kg
|
| Garantia |
Substituição no prazo de 1 ano; reparação em 3 anos |
Dimensão
Acessórios
| Transceptor SFP industrial |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Adaptador de alimentação industrial |
| Im-DAC220/DC48V2.5A |
AC220V a DC48V2.5A, -40°C ∼80°C |
| O número de veículos deve ser indicado. |
AC220V a DC48V5A, -40°C ∼80°C |
| O número de veículos deve ser indicado. |
AC220V a DC48V10A, -40°C ∼80°C |
Consultas de produtos
1Posso ligá-lo a um dispositivo sem PoE?
Sim, são 4* portas PoE de detecção automática que detectam se os dispositivos conectados suportam PoE ou não.
Só haverá transmissão de rede se não for 802.3af ou 802.3at compatível.
2Qual é a velocidade da ligação ascendente?
Velocidade de 100M/1000Mbps, para o uplink SFP, também suporta auto-sensorização.
Isto é, funciona quando você conecta um transceptor de fibra de 155Mb/s OU 1,25Gb/s.
3Qual é o pin que carrega o PoE?
Os pinos 1/2, 3/6 são para pares de dados, enquanto os pinos 4/5, 7/8 carregam saída PoE.
4Posso usar uma bateria para ligar o seu aparelho?
Sim, desde que a tensão esteja em DC12V~DC48V e os pinos de alimentação estejam correctamente ligados.
Aplicação
1Sistema PoE de baixa tensão
2, Rede a bordo do veículo
3, CCTV Monitoramento
Questões gerais
Está tudo bem?
A: A versão gerenciada pela Web está disponível, nome do modelo: IM-FP244BGM
Que método de instalação é suportado?
A: Ele suporta Din Rail e montagem na parede.
Se for necessário um kit de montagem especial, está tudo bem, já lidamos com isso antes.
A porta de fibra suporta 100M de velocidade?
R: Sim, para modelos 100M, só suporta módulos 100M.
Para modelos Gigabit, a porta de fibra é 100M/1000M auto-adaptável, você pode inserir 155Mb/s ou 1,25Gb/s módulos, ambos irão funcionar.
Posso ter o meu logotipo no dispositivo?
R: Sim, somos um fabricante OEM.
Por favor, basta enviar o seu logotipo no formato PS/AI, nós vamos cuidar do resto.
