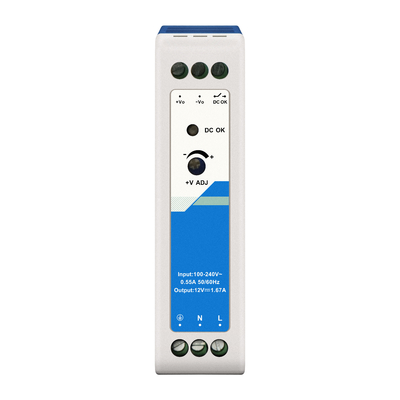

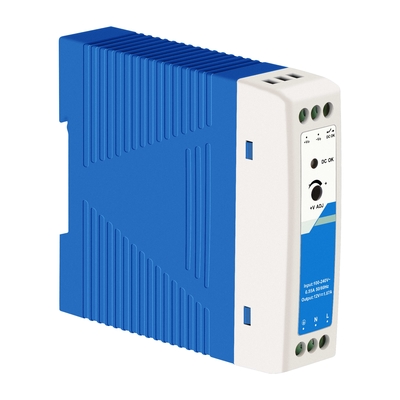

Fonte de Alimentação Industrial DIN 12V
Introdução
O IM-DAC220/DC12V1.67A converte AC220V para DC12V para switches PoE industriais com
- custo-benefício
- eficiente em energia
- Tensão de entrada universal 85 - 264VAC ou 120 - 370VDC
- Aceita entrada AC ou DC (uso duplo do mesmo terminal)
- Faixa de temperatura ambiente de operação: -30°C a +70°C
- Alta eficiência de até 86%, alta confiabilidade
- Função DC OK
- Proteção contra curto-circuito, sobrecorrente, sobretensão, sobretemperatura na saída
- Altitude de operação até 5000m
- Montável em trilho DIN TS-35/7.5 ou 15
- Suporta tensão de entrada de 305VAC por 5S
- Segurança de acordo com UL/EN/IEC/BS EN62368, UL61010, UL508
Com bom desempenho EMC, imunidade a ruído e confiabilidade, pode garantir a operação estável e contínua do sistema de automação.
Dados Técnicos
| Entrada |
| Item |
Condições de Operação |
Mín. |
Típ. |
Máx. |
Unidade |
| Faixa de Tensão de Entrada |
Entrada AC |
85 |
|
264 |
VAC |
| Entrada DC |
120 |
|
370 |
VDC |
| Frequência da Tensão de Entrada |
Entrada AC |
47 |
|
63 |
Hz |
| Corrente de Entrada |
115VAC |
|
|
0.55 |
A |
| 230VAC |
|
|
0.35 |
| Corrente de Inrush |
115VAC (Partida a Frio) |
|
20 |
|
| 230VAC (Partida a Frio) |
|
35 |
|
| Corrente de Fuga |
240VAC |
<0.5mA |
| Hot Plug |
|
Indisponível |
| Saída |
| Item |
Condições de Operação |
Mín. |
Típ. |
Máx. |
Unidade |
| Precisão da Tensão de Saída |
Faixa de carga total/48V |
|
±1.0 |
|
% |
| Regulação de Linha |
Carga nominal |
|
±1.0 |
|
| Regulação de Carga |
230VAC |
|
±1.0 |
|
| Carga Mínima |
0 |
|
|
|
|
| Ondulação e Ruído |
Largura de banda de 20MHz
(valor pico a pico)
|
|
100 |
120 |
mV |
| Coeficiente de Temperatura |
|
|
±0.03 |
|
%/°C |
| Tempo de Retenção |
115VAC |
|
20 |
|
ms |
| 230VAC |
|
50 |
|
| Sinal DC OK |
Tensão de saída ajustável
faixa ADJ
|
9-13.5V/40mA |
| Proteção contra Sobrecorrente |
|
≥125% Io, modo de corrente constante, auto-recuperação |
| Proteção contra Curto-Circuito |
|
Modo de corrente constante
recupera automaticamente
após a remoção da condição de falha
|
|
Proteção contra Sobretensão
|
|
≤16.2V |
Saída de tensão em modo hiccup
|
| Geral |
| Item |
Condições de Operação |
Mín. |
Típ. |
Máx. |
Unidade |
|
Teste de Isolamento
|
Entrada- |
Teste de rigidez dielétrica por 1min., corrente de fuga<10mA |
4000 |
|
|
VAC |
| Entrada-Saída |
2000 |
|
|
| Saída- |
500 |
|
|
|
Isolamento
Resistência
|
Entrada- |
Tensão de teste: 500VDC |
100 |
|
|
MΩ
|
| Entrada-Saída |
|
|
| Saída- |
|
|
| Temperatura de Operação |
|
-30 |
|
+70 |
°C |
| Temperatura de Armazenamento |
|
-40 |
|
+85 |
|
| Umidade de Armazenamento |
Não condensante |
10 |
|
95 |
%UR |
| Umidade de Operação |
20 |
|
90 |
| Frequência de Comutação |
230VAC, 100% de carga |
|
65 |
|
kHz |
| Redução de Potência |
Operacional
temperatura
redução
|
50°C a -70°C |
2.5 |
|
|
%/°C |
| Redução de tensão de entrada |
85VAC-100VAC |
1.33 |
|
|
%/VAC |
| Padrão de Segurança |
|
Projeto em conformidade com UL/EN/IEC/BS EN62368-1,
UL61010-1, UL508
|
| Classe de Segurança |
|
CLASSI |
| MTBF |
MIL-HDBK-217F@25°C |
>300.000h |
| Mecânico |
| Material da Caixa |
Plástico, resistente ao calor (UL94V-0) |
| Dimensão |
95.00 x 22.50 x 85.00 mm |
| Peso |
125g (Típ.) |
| Método de Resfriamento |
Convecção de ar livre |
Padrões e Resultados de Teste
| Compatibilidade Eletromagnética |
| Emissões |
CE |
CISPR32/EN55032 CLASSE B |
| RE |
CISPR32/EN55032 CLASSE B |
| Corrente harmônica |
IEC/EN61000-3-2 CLASSE A |
| Imunidade |
ESD |
IEC/EN 61000-4-2
Contato ±6KV/Ar ±8KV
|
critério de desempenho A |
| RS |
IEC/EN 61000-4-3 10V/m |
critério de desempenho A |
| EFT |
IEC/EN 61000-4-4 ±2KV |
critério de desempenho A |
| Surge |
IEC/EN 61000-4-5 linha a linha ±2KV/linha a terra ±4KV |
critério de desempenho A |
| CS |
IEC/EN61000-4-6 10 Vr.m.s |
critério de desempenho A |
| PFMF |
IEC/EN61000-4-8 30A/m |
critério de desempenho A |
|
Quedas de tensão
curtas interrupções e variações de tensão imunidade
|
IEC/EN61000-4-11
100% de queda 1 período
30% de queda 25 períodos (50Hz)
30 períodos (60Hz)
|
critério de desempenho B |
Nota
1. Com uma tensão de entrada AC entre 85-100VAC e uma entrada DC entre 120-140VDC, a potência de saída deve ser reduzida de acordo com as curvas de redução de temperatura.
2. Este produto é adequado para aplicações que utilizam resfriamento por ar natural.
Opções de Pedido
| IM-DAC220/DC12V1.67A |
AC220V para DC12V1.67A, 20W, Montado em Trilho DIN, -30°C~70°C |
| IM-DAC220/DC24V1A |
AC220V para DC24V1A, 24W, Montado em Trilho DIN, -30°C~70°C |
| IM-DAC220/DC48V2.5A |
AC220V para DC48V2.5A, 120W, Montado em Trilho DIN, -40°C~70°C |
| IM-DAC220/DC48V5A |
AC220V para DC48V5A, 240W, Montado em Trilho DIN, -40°C~70°C |
| IM-DAC220/DC48V10A |
AC220V para DC48V10A, 480W, Montado em Trilho DIN, -40°C~70°C |
FAQ
1. O que significa "Trilho DIN" e como esta fonte de alimentação é instalada?
Trilho DIN refere-se a um trilho de montagem metálico padronizado comumente usado em gabinetes elétricos, painéis de controle e quadros de distribuição. Ele permite que os componentes sejam encaixados de forma rápida e segura, sem a necessidade de perfurações individuais ou suportes personalizados.

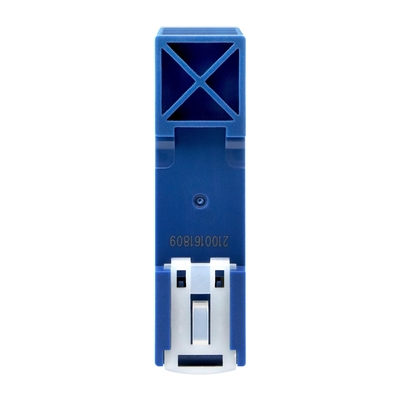

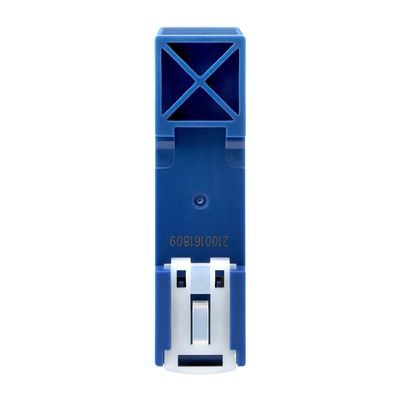

Nossa fonte de alimentação de 12V 1.67A é projetada com um clipe de trilho DIN embutido na parte traseira, permitindo que seja montada em um trilho DIN padrão de 35mm em segundos. Isso torna a instalação rápida, organizada e fácil de manter em ambientes de montagem de painéis profissionais.
É amplamente utilizada em automação industrial, sistemas de gerenciamento de edifícios, gabinetes de controle de CFTV e qualquer aplicação onde uma configuração de distribuição de energia organizada e confiável seja necessária.
2. Qual é a potência de saída desta unidade e é suficiente para minha aplicação?
Esta fonte de alimentação fornece uma saída DC regulada de 12V a 1.67A, resultando em uma potência total de saída de aproximadamente 20W.
É bem adequada para alimentar dispositivos como pequenos injetores PoE, switches de rede, sensores, módulos de relé, controladores de LED e outros equipamentos industriais de 12V com demandas de energia moderadas.
Se sua aplicação exigir corrente ou potência maiores, também oferecemos fontes de alimentação para trilho DIN em uma variedade de classificações de saída. Sinta-se à vontade para compartilhar seus requisitos de carga e podemos recomendar o modelo mais adequado para sua configuração.
3. Esta fonte de alimentação é segura para uso em ambientes industriais hostis ou exigentes?
Sim, nossa fonte de alimentação para trilho DIN é construída para atender às demandas de ambientes industriais. Ela possui uma ampla faixa de entrada AC, aceitando tipicamente de 85V a 264V AC, tornando-a adequada para uso em diferentes países e regiões sem a necessidade de um seletor de tensão separado.
A unidade inclui proteções embutidas contra sobretensão, sobrecorrente e curtos-circuitos, garantindo que tanto a fonte de alimentação quanto o equipamento conectado permaneçam protegidos em condições anormais.
Ela é projetada para operar de forma confiável em uma ampla faixa de temperatura e está em conformidade com as certificações de segurança relevantes, tornando-a uma escolha confiável para operação contínua 24/7 em painéis de controle, pisos de fábrica e gabinetes externos.
