Requisitos do cliente
Um cliente que trabalhava num projeto profissional de comunicação de UAV exigiu uma solução de transmissão de fibra óptica de longa distância com as seguintes especificações:
- Distância de transmissão: 60KM
- Conector óptico: interface ST
- Ligações separadas para controlo de voo e transmissão de vídeo
- Equipamento de bordo leve
- Comunicação estável com baixa latência
- Capacidade anti-interferência eletromagnética
O cliente já tinha finalizado o conceito de implantação e precisava de uma arquitetura de comunicação de duas fibras fiável adequada para sistemas industriais ou de drones de longo alcance.
Por que usar dois links de fibra independentes em um drone?
Uma das perguntas mais comuns dos integradores de drones é:
P: Por que não transmitir tudo através de um único link Ethernet?
Em implantações reais de UAV, os sinais de controle e o tráfego de vídeo/dados têm prioridades completamente diferentes.
1Sinais de controlo de voo.
Protocolos de controlo, tais como:
- CRSF (Fogo cruzado)
- MAVLink UART
- Telemetria TTL
exigir:
- Latência ultra-baixa
- Comunicação bidirecional estável
- Trituração mínima
- alta fiabilidade
Mesmo pequenas interrupções na transmissão podem afetar a estabilidade do voo.
2Dados de vídeo e carga útil
Os fluxos de vídeo 4K, as cargas úteis de IA, os sensores de mapeamento e os computadores de bordo geram cargas de tráfego muito maiores.
Se tanto o controle quanto o vídeo compartilharem o mesmo canal de comunicação, o congestionamento da largura de banda ou o buffering de pacotes podem introduzir picos de latência.
Por esta razão, muitos sistemas profissionais de drones são fisicamente separados:
- Ligação de controlo
- Ligação vídeo/dados
utilizando duas fibras ópticas independentes.
Solução real utilizada neste projeto
A arquitetura implantada utiliza:
1. Módulo de fibra óptica TTL para CRSF / controlo de voo
Modelo: OM610-1V1T módulo de fibra TTL
Função principal:
- Transmissão do CRSF
- Telemetria UART TTL
- Comunicação do controlador de voo
- Transporte de sinal de controlo remoto
Características principais:
- Suporta comunicações ópticas de longa distância até 60 km
- Interface óptica ST
- Válvulas de alta tensão
- Projeto leve para instalação de UAV
- Transmissão óptica bidirecional de baixa latência
O módulo converte os sinais TTL em sinais ópticos e transmite-os através de fibra de modo único.
Este link é dedicado a:
- controlo remoto
- telemetria
- Dados do GPS
- estado da bateria
- Feedback de voo
sem interferência do tráfego de vídeo.
2. Convertidor de fibra de Ethernet Gigabit para transmissão de vídeo
Modelo: TA510-GE-X
Função principal:
- Transmissão da câmara 4K
- Rede de carga útil Ethernet
- Comunicação por câmara IP
- Fonte de vídeo da estação terrestre
Características principais:
- 10/100/1000Mbps Ethernet adaptativo
- Interface de fibra ST
- Latência de encaminhamento de corte inferior a 0,9 μs
- Tamanho compacto 70 × 25 × 15 mm
- Consumo de energia inferior a 1 W
- Entrada direta da bateria DC5-24V
O conversor de fibra Ethernet lida com aplicações de alta largura de banda como:
- H.264/H.265 vídeo 4K
- Computação de borda de IA
- Mapeamento de cargas úteis
- Rede de sensores
P: A Gigabit Ethernet é suficiente para vídeo 4K de drones?
Sim, eu...O uso de sistemas de vídeo UAV 4KH.264/H.265 codificação de compressão.
Os bitrates típicos são:
mesmo para fluxos de alta qualidade.
Um link Ethernet óptico gigabit fornece quase 900 Mbps de tráfego utilizável, deixando uma margem de largura de banda significativa para:
- múltiplos canais de vídeo
- telemetria
- Dados de IA
- cargas úteis dos sensores
Por que o cliente escolheu os conectores de fibra ST?
P: Por que usar ST em vez de SC ou LC?
Para muitos projetos industriais e de implantação em campo, os conectores ST são preferidos porque:
- Estrutura de travagem segura
- resistente às vibrações
- Fiável em ambientes exteriores
- fácil manuseio em campo
- com um diâmetro superior a 50 mm,
Isso torna os conectores ST práticos para:
- Sistemas de UAV atados
- Estações terrestres móveis
- implantação ao ar livre
- plataformas de inspecção industrial
Aplicações típicas de UAV para ligações de fibra dupla
Este tipo de arquitetura é comumente usado em:
- Drones amarrados
- UAV FPV de longo alcance
- Drones de inspecção industrial
- Inspecção das linhas eléctricas
- Supervisão das fronteiras
- UAVs de exploração mineira e petrolífera
- Sistemas de comunicação de estilo militar anti-interferência
A comunicação por fibra óptica oferece grandes vantagens em relação às ligações RF tradicionais:
- Sem interferência eletromagnética
- Transmissão estável de longa distância
- baixa latência
- maior segurança
- sem congestionamento do espectro de RF

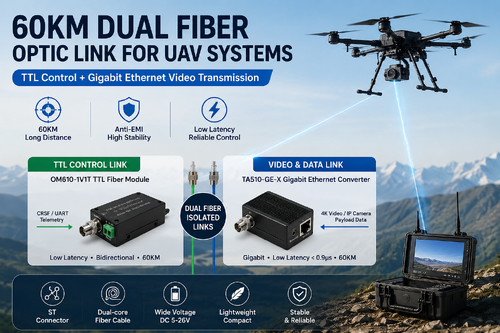

Estrutura final de implantação
A solução do cliente final utiliza:
- Cabos de fibras reforçadas de Kevlar de duplo núcleo
- Um núcleo óptico para controlo TTL/CRSF
- Um núcleo óptico para vídeo Gigabit Ethernet
- Transmissão óptica monomodo de 60 km
- Conectores ópticos ST
- Caminhos de comunicação independentes e isolados
Esta arquitetura melhora significativamente a fiabilidade da comunicação e é especialmente adequada para plataformas de UAV profissionais que operam em ambientes eletromagnéticos complexos.
Perguntas Frequentes (FAQ)
P: O módulo óptico TTL pode suportar CRSF?
Sim, o módulo suporta comunicação UART TTL e é adequado para transmissão CRSF utilizada em FPV e sistemas UAV profissionais.
P: O conversor Ethernet pode transmitir vídeo 4K?
Sim, a largura de banda Gigabit Ethernet é totalmente suficiente para transmissões de vídeo H.264/H.265 comprimidas.
P: Que distância de transmissão é suportada?
As distâncias opcionais incluem:
Dependendo da configuração óptica.
P: O sistema pode funcionar diretamente a partir de baterias de drones?
Sim, ambos os módulos suportam entrada de tensão de corrente contínua e podem ser alimentados diretamente dos sistemas de bateria dos UAV.
P: Porquê ligações de controlo e vídeo separadas?
Porque o controlo de voo requer latência ultra-baixa e alta estabilidade, enquanto o tráfego de vídeo consome uma largura de banda muito maior.O isolamento físico melhora a fiabilidade e evita interferências entre os tipos de sinal.
