A solução: ligação independente de fibra TTL + ligação de fibra Gigabit Ethernet

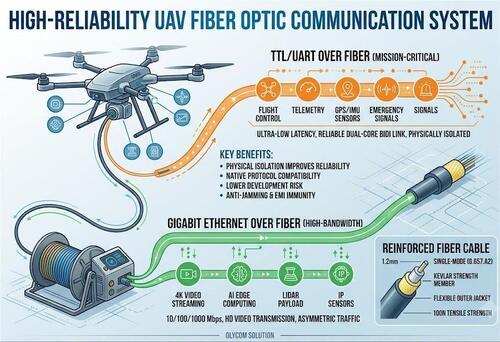

Uma arquitetura comum em drones industriais e ligados é a utilização de dois canais de comunicação de fibra óptica independentes:
Canal 1 TTL via fibra
Dedicado a dados críticos de comando e telemetria:
- Comandos de controlo de voo
- Informações de posição GPS
- Dados de atitude da UMI
- Monitorização do estado da bateria e do sistema
- Sinais de controlo de emergência
Esta comunicação é altamente interactiva:
Estação terrestre → UAV
Comandos de controlo e atualizações da missão
UAV → Estação Terrestre
Telemetria em tempo real e feedback de estado
Como a segurança dos voos depende de uma comunicação estável, a ligação TTL está fisicamente isolada do tráfego de largura de banda elevada.
Canal 2 Gigabit Ethernet através de fibra
Conçidos para a transmissão de grandes volumes de dados, incluindo:
- 1080P / 4K HD streaming de vídeo
- Máquinas e aparelhos de impressão térmica
- Sistemas de processamento de visão de IA
- Dados da nuvem de pontos LiDAR
- Sensores baseados em IP
Embora a Ethernet seja tecnicamente full-duplex, a maioria das aplicações de UAV tem um padrão de tráfego altamente assimétrico:
UAV → Estação Terrestre
Fluxo maciço de dados de vídeo e sensores
Estação terrestre → UAV
Somente pacotes de configuração pequenos ou confirmações
Um módulo Ethernet de fibra Gigabit fornece largura de banda suficiente para a transmissão de vídeo codificada H.264 e H.265 comum.
Por que não colocar TTL e Ethernet em uma fibra?
Embora a conversão de protocolo, como UART para IP, seja possível, muitos sistemas profissionais de UAV ainda preferem links de comunicação independentes.
As razões incluem:
1O isolamento físico melhora a fiabilidade
Se o tráfego de vídeo aumentar repentinamente ou o sistema Ethernet sofrer uma falha, o canal de controle de voo permanece intacto.
Mesmo quando a ligação de vídeo falha:
- O controlador de voo continua ligado.
- A telemetria continua disponível.
Os comandos de regresso a casa ainda podem ser executados.
Para sistemas UAV de missão crítica, a confiabilidade sempre tem maior prioridade do que reduzir a contagem de cabos.
2- Compatibilidade do protocolo nativo
Muitos componentes de UAV ainda são baseados em comunicação em série nativa:
- Controladores de voo MAVLink
- Modulos GPS
- Sensores da UMI
- Dispositivos de controlo de cardápio
- Dispositivos industriais antigos
A UART/TTL direta através de fibra fornece uma solução simples, de baixa latência e independente de software.
3. Menor risco de desenvolvimento
Converter a comunicação serial em Ethernet requer processadores adicionais, pilhas de software e gerenciamento de rede.
Este documento apresenta:
- Latência adicional
- Complexidade do software
- Dependência do sistema operacional
- Pontos de falha potencial do sistema
Para UAVs industriais e de defesa, a simplicidade muitas vezes significa maior confiabilidade.
Seleção de cabos de fibra para aplicações de UAV
Ao contrário dos cabos padrão de fibra, as aplicações de UAV exigem cabos de fibra óptica reforçados especialmente projetados.
As especificações típicas incluem:
- Fibras mono-modo (G.657.A2)
- Estrutura de dois ou quatro núcleos
- 1Diâmetro do cabo de 0,2 mm
- Resistência à tração de 100 N
- Estrutura reforçada com Kevlar
- Alta flexibilidade dos sistemas de enrolamento
Dentro do cabo:
- Fibras ópticas para comunicação
- Membro de resistência ao Kevlar para protecção contra tracção
- Vestuário exterior flexível
Este projeto permite que o cabo resista a puxar, vibração e rotação contínuas durante a operação do UAV.
Arquitetura típica de fibra de dois núcleos
Um cabo de fibra de dois núcleos de modo único é uma das soluções mais comuns.
Núcleo de fibra 1:
- Gigabit Ethernet através de fibra
- Módulos ópticos BiDi de 1310/1550 nm
- Vídeo, dados de IA e comunicação IP
Núcleo de Fibra 2:
- Comunicação serial TTL por fibra
- Módulos ópticos BiDi de 1310/1550 nm
- Controle de voo, telemetria e dados de sensores
Cada núcleo de fibra funciona como um canal de comunicação independente full-duplex, garantindo o completo isolamento entre o controle e a transmissão da carga útil.
Tendência futura: rumo a redes de drones totalmente IP
A indústria de UAV está gradualmente se movendo em direção a arquiteturas baseadas em Ethernet unificadas impulsionadas por:
- TSN (Time Sensitive Networking)
- ROS 2
- DDS middleware
- Plataformas de computação de IA
- Redes de bordo de gigabit
Os futuros sistemas de UAV podem integrar:
- Vídeo
- Telemetria
- Sensores
- Bus CAN
- Dados de controlo de voo
em uma única rede IP determinista.
No entanto, hoje muitas plataformas de UAV industriais, ligadas, anti-interferência e de defesa ainda dependem da arquitetura de dois canais:
TTL sobre Fibra + Ethernet sobre Fibra
porque proporciona o mais alto nível de fiabilidade.
Solução OLYCOM
A OLYCOM fornece módulos de comunicação de fibra óptica compactos adequados para a integração de UAV:
Modelo 1: OM610-1V1TWR
Modelo 2: cartão TA510-GE-X
- Módulo de fibra óptica TTL
- Transmissão UART/TTL transparente
- Comunicação com baixa latência
- Ideal para controladores de voo, sensores e sistemas de telemetria
- Módulo de fibra Ethernet Gigabit
- Transmissão Ethernet de 10/100/1000 Mbps
- Suporta fluxos de vídeo de alta definição H.264/H.265
- Adequado para câmaras IP, computadores de IA e cargas úteis de rede
Ambos os módulos podem ser utilizados individualmente ou combinados numa arquitetura de comunicação UAV de dois canais.
Conclusão
À medida que as aplicações de UAV continuam a expandir-se de drones de consumo para mercados industriais de inspecção, segurança e defesa,A comunicação por fibra óptica está a tornar-se uma tecnologia chave para alcançar comunicações de longa distância., anti-interferência e alta fiabilidade de transmissão.
A combinação de TTL sobre fibra para controle de missão crítica e Gigabit Ethernet sobre fibra para cargas úteis de alta largura de banda continua sendo uma arquitetura madura e amplamente adotada para sistemas profissionais de UAV.
