Histórico do projeto
Como parte de um programa nacional de modernização da infra-estrutura de segurança, uma agência governamental em Singapura atualizou a sua antiga rede CCTV analógica para melhorar a fiabilidade da transmissão, simplificar a monitorização centralizada e melhorar a capacidade de manutenção do sistema a longo prazo.
Embora as câmeras de vigilância permanecessem analógicas, o backbone de transmissão exigia um meio de comunicação mais robusto, capaz de eliminar interferências eletromagnéticas, suportar o gerenciamento centralizado de equipamentos e garantir uma operação estável em ambientes de missão crítica.
Para atender a esses requisitos, o projeto adotou o modelo da OLYCOMConversor de vídeo de fibra ópticasolução com transmissores autônomos, receptores montados em rack e um chassi centralizado de 18 slots para agregação de equipamentos.
Desafios do Projeto
Os sistemas de vigilância governamental exigem uma confiabilidade significativamente maior do que as implantações comerciais convencionais de CFTV. Durante o projeto do sistema, vários desafios técnicos tiveram que ser enfrentados:
- As câmeras analógicas existentes precisavam ser mantidas para minimizar os custos de substituição.
- Os sinais de vídeo tiveram que ser transmitidos por fibra óptica sem degradação.
- O centro de monitoramento exigia instalação centralizada de equipamentos para manutenção simplificada.
- Vários canais de vigilância precisavam ser gerenciados de forma eficiente dentro de uma sala de controle compacta.
- O sistema de transmissão teve que operar continuamente com requisitos mínimos de manutenção.
- A qualidade de vídeo estável era essencial para as operações de segurança governamental de longo prazo.
A equipe de engenharia, portanto, selecionou uma arquitetura de transmissão de vídeo por fibra óptica em vez do tradicional cabeamento coaxial.
Solução OLYCOM

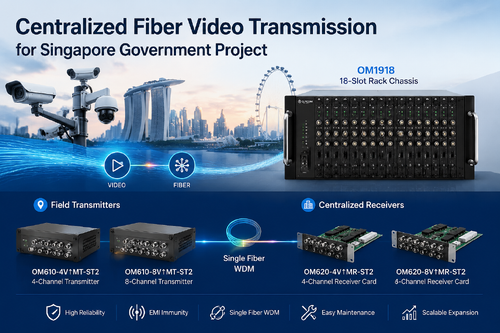

O projeto utilizou uma combinação de transmissores independentes, receptores montados em rack e um chassi de rack de 18 slots para construir um sistema centralizado de transmissão de vídeo analógico.
Produtos implantados
Transmissores de vídeo
OM610-4V↑MT-ST2
- Transmissor de fibra óptica de vídeo analógico de 4 canais
- Tipo autônomo
- Multimodo de fibra única
- Conector Óptico ST
- Distância de transmissão de 2 km
OM610-8V↑MT-ST2
- Transmissor de fibra óptica de vídeo analógico de 8 canais
- Tipo autônomo
- Multimodo de fibra única
- Conector Óptico ST
- Distância de transmissão de 2 km
Receptores de vídeo
OM620-4V↑MR-ST2
- Receptor de fibra óptica de vídeo analógico de 4 canais
- Tipo de cartão de rack
OM620-8V↑MR-ST2
- Receptor de fibra óptica de vídeo analógico de 8 canais
- Tipo de cartão de rack
Equipamento Central
OM1918
- Rack de conversor óptico de vídeo de 18 slots
- Entradas de energia duplas AC100–240V
- Instalação de cartão hot-swap
- Gerenciamento centralizado de racks
Arquitetura do sistema
Cada local de vigilância instalou transmissores de vídeo de fibra óptica independentes próximos às câmeras analógicas.
Os transmissores converteram vários canais de vídeo analógico em sinais ópticos e os transmitiram através de uma única fibra multimodo usando tecnologia WDM.
Na sala central de monitoramento foram instaladas placas receptoras tipo rack dentro do chassi OM1918 de 18 slots.
Essa arquitetura permitiu que todos os canais de vídeo recebidos de diferentes locais de campo fossem encerrados, organizados e gerenciados em um único rack de equipamento.
Em comparação com a implantação de dezenas de receptores de mesa independentes, a solução montada em rack reduziu significativamente o espaço do gabinete, ao mesmo tempo que simplificou futuras expansões e manutenção.
O design de alimentação dupla do rack OM1918 também melhorou a disponibilidade do sistema, uma consideração importante para a infraestrutura de vigilância governamental que opera 24 horas por dia.
Por que uma arquitetura de rack de 18 slots?
Um dos principais destaques do projeto deste projeto foi a adoção de um chassi de receptor centralizado em vez de vários receptores independentes.
A arquitetura de rack de 18 slots oferece diversas vantagens operacionais:
Gerenciamento Centralizado de Equipamentos
Todas as placas receptoras foram instaladas dentro de um gabinete de rack, permitindo que os engenheiros monitorassem, substituíssem ou expandissem módulos sem perturbar os equipamentos adjacentes.
Maior confiabilidade do sistema
A fonte de alimentação CA dupla reduziu o risco de interrupção do serviço, ao mesmo tempo que suporta operações de vigilância contínuas 24 horas por dia, 7 dias por semana.
Otimização de Espaço
Um único chassi OM1918 acomodava diversas placas receptoras, reduzindo bastante a ocupação do rack em comparação com dispositivos independentes.
Manutenção simplificada
Módulos receptores hot-plug permitiram que o pessoal de manutenção substituísse placas individuais sem desligar todo o sistema de vigilância.
Escalabilidade Futura
Placas receptoras adicionais poderiam ser instaladas à medida que câmeras de vigilância fossem adicionadas, protegendo o investimento de longo prazo do cliente.
Vantagens Técnicas
A solução implantada de conversor de vídeo de fibra óptica oferece vários benefícios técnicos que são particularmente valiosos em projetos de segurança governamental.
Transmissão de vídeo não compactado
O sistema oferece vídeo analógico codificado digitalmente de 8 bits sem compressão, preservando a qualidade da imagem para vigilância e gravação de evidências.
Imunidade à Interferência Eletromagnética
Ao contrário do cabo coaxial, a transmissão por fibra óptica é imune a EMI e RFI, tornando-a ideal para instalações próximas de infraestruturas elétricas e ambientes urbanos.
Transmissão WDM de fibra única
Ao utilizar a tecnologia WDM, a comunicação bidirecional é obtida através de uma única fibra óptica, reduzindo o consumo de recursos de fibra e simplificando a instalação.
Implantação plug-and-play
Nenhum ajuste óptico ou configuração complicada é necessária, permitindo uma instalação rápida e minimizando o tempo de comissionamento.
Vídeo com qualidade de transmissão
A solução suporta formatos de vídeo NTSC, PAL e SECAM, mantendo uma qualidade de imagem estável em toda a distância de transmissão.
Operação Governamental Contínua
Com design de nível industrial, indicadores de status LED, gerenciamento centralizado de rack e alta confiabilidade do sistema, a solução é adequada para redes de vigilância de missão crítica.
Resultados do Projeto
Após a implantação, a rede de vigilância governamental alcançou várias melhorias operacionais.
O centro de monitoramento centralizado tornou-se significativamente mais fácil de gerenciar devido à adoção de placas receptoras montadas em rack.
A transmissão por fibra óptica eliminou a interferência e a degradação do sinal comumente associadas às instalações coaxiais analógicas de longa distância.
A eficiência da manutenção melhorou porque os técnicos puderam identificar rapidamente o status do módulo através de indicadores LED e substituir placas receptoras individuais sem afetar os canais restantes.
A arquitetura modular também preparou a rede de vigilância para futuras expansões de câmeras sem exigir grandes modificações na infraestrutura.
Mais importante ainda, a agência governamental obteve uma plataforma de transmissão de vídeo analógico altamente confiável, capaz de suportar monitoramento contínuo de segurança com qualidade de imagem estável e manutenção simplificada.
Conclusão
Para organizações que continuam operando infraestrutura de CFTV analógica enquanto exigem maior confiabilidade de transmissão, gerenciamento centralizado e escalabilidade de longo prazo, o OLYCOMConversor óptico de vídeosolução fornece um caminho de migração eficiente.
Ao combinar transmissores de campo independentes, placas receptoras montadas em rack e o chassi OM1918 de 18 slots, este projeto do governo de Cingapura demonstra como o vídeo analógico pode ser transportado de maneira confiável por fibra, ao mesmo tempo em que se obtém gerenciamento centralizado profissional de equipamentos.
Seja implantado em instalações governamentais, centros de transporte, serviços públicos, plantas industriais ou infraestrutura crítica, as soluções de vídeo analógico sobre fibra da OLYCOM oferecem desempenho confiável, manutenção simplificada e expansão flexível para redes de vigilância modernas.
