Visão geral do projeto
Um operador regional de radiodifusão e telecomunicações necessitava de um sistema de transmissão óptica fiável para interligar dois grandes centros de serviços localizados a aproximadamente 200 km um do outro.
O objetivo era construir uma rede de transporte óptico de nível de operadora capaz de suportar múltiplos serviços de missão crítica, incluindo transmissão de televisão digital, acesso à Internet de banda larga, serviços interativos de IPTV e transmissão de dados.
Para garantir alta disponibilidade e escalabilidade futura, a operadora implantou uma arquitetura de transmissão de fibra de rota dupla baseada em tecnologia avançadaOTN (Rede de Transporte Óptico),DWDM (multiplexação por divisão de comprimento de onda denso)e tecnologias de transmissão óptica CWDM.
A solução fornece transporte óptico de alta capacidade, expansão flexível de comprimento de onda e proteção multicamadas para garantir a entrega ininterrupta de serviços em toda a rede.
Desafios de rede
Transmissão de fibra de longa distância com requisitos de alta confiabilidade
A distância de transmissão entre os dois locais de serviço excedeu 200 km, exigindo uma solução robusta de transporte óptico capaz de manter a qualidade do sinal estável em vários trechos de fibra.
A infraestrutura de fibra existente consistia em:
Rota primária de fibra óptica:
- Aproximadamente 195 km de distância total
- 6 vãos ópticos
- Vários locais intermediários disponíveis para amplificação óptica
Rota de fibra de proteção secundária:
- Aproximadamente 213 km de distância total
- 10 vãos ópticos
- Vários locais de amplificação de backup
A rede precisava fornecer:
- Transmissão de alta disponibilidade
- Comutação automática de proteção
- Entrega de serviço de baixa latência
- Capacidade futura de expansão de largura de banda
- Suporte para múltiplas interfaces de serviço
Arquitetura da Solução

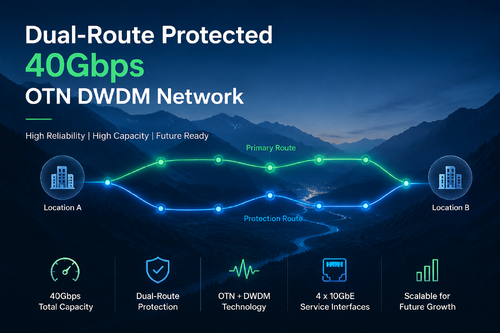

Sistema de transmissão OTN + DWDM protegido de rota dupla
A solução implantada adota uma arquitetura de caminho óptico duplo usando equipamento de transmissão baseado em OTN combinado com tecnologia de multiplexação de comprimento de onda DWDM.
A arquitetura de rede inclui:
- Plataforma de rede de transporte óptico (OTN)
- Sistema de multiplexação por divisão de comprimento de onda DWDM
- Proteção de linha óptica (OLP)
- Módulos de amplificação óptica
- Sistema integrado de gerenciamento de rede
O sistema cria um caminho de proteção independente entre os dois locais centrais, garantindo operação contínua mesmo em caso de cortes de fibra ou falhas de equipamentos ópticos.
Capacidade de transmissão e suporte de serviço
Transporte óptico 10GbE de alta capacidade
O sistema suporta uma capacidade mínima de transmissão de 40 Gbps, com expansão escalável de comprimento de onda para crescimento futuro da rede.
A implantação atual do serviço inclui:
|
Tipo de serviço
|
Requisito de largura de banda
|
Interface
|
Quantidade
|
|
TV digital e transmissão de áudio
|
3 Gbps
|
10GbE
|
2
|
|
Acesso à Internet em banda larga
|
10 Gbps
|
10GbE
|
1
|
|
Serviços de dados
|
10 Gbps
|
10GbE
|
1
|
|
Capacidade total
|
40 Gbps
|
10GbE
|
4
|
Cada site fornece diversas interfaces de serviço de 10 GbE, permitindo agregação e transporte flexíveis de serviços.
Principais recursos técnicos
1. Transmissão óptica de longa distância baseada em DWDM
O sistema suporta:
- Operação de comprimento de onda de banda C e banda L
- Planejamento de comprimento de onda compatível com ITU-T G.694.1
- Espaçamento de canal de 50 GHz/100 GHz
- Mínimo de 8 canais de comprimento de onda
- Capacidade de 10 Gbps ou superior por comprimento de onda
A arquitetura DWDM permite a utilização eficiente dos recursos de fibra existentes sem implantação adicional de fibra.
2. Proteção de rede multicamadas
Para melhorar a confiabilidade da rede, vários mecanismos de proteção são implementados:
Proteção de camada óptica
- Proteção de linha óptica 1+1
- Proteção de rota de fibra dupla
- Comutação automática de caminho óptico
Proteção da camada de transporte
- Proteção de canal OTN
- Proteção em nível de serviço
- Mecanismo de recuperação de tráfego
A arquitetura de proteção completa garante recuperação rápida e minimiza a interrupção do serviço.
3. Tecnologia avançada de amplificação óptica
Para transmissão de longa distância, módulos amplificadores ópticos são implantados em locais intermediários.
Os principais recursos incluem:
- Controle automático de ganho (AGC)
- Obtenha otimização de planicidade
- Balanceamento de potência óptica multicanal
- Amplificação estável de sinal de longa distância
Essas funções mantêm desempenho óptico consistente em diferentes comprimentos de onda e distâncias de transmissão.
4. Monitoramento e gerenciamento abrangente de rede
O sistema de transporte óptico integra capacidades de monitoramento centralizado.
A plataforma de gerenciamento fornece monitoramento em tempo real de:
- Níveis de potência óptica
- Estado do laser
- Informações de temperatura
- Qualidade do sinal óptico
- Taxa de erro de bits (BER)
- Status operacional do equipamento
O sistema suporta:
- Monitoramento baseado em SNMP
- Gerenciamento remoto de rede
- Análise de desempenho
- Relatório de alarme de falha
Desempenho e Confiabilidade
O sistema de transporte óptico implantado oferece desempenho de nível de operadora com:
- Desempenho BER melhor que 10⁻¹²
- Alto isolamento de canal
- Transmissão estável de comprimento de onda
- Troca rápida de proteção
- Disponibilidade de rede 24 horas por dia, 7 dias por semana
A arquitetura modular de hardware permite atualizações futuras sem substituir a infraestrutura de transmissão existente.
Escalabilidade e Expansão Futura
A solução foi projetada tendo em mente a evolução da rede a longo prazo.
As possibilidades de atualização futura incluem:
- Aumentando os canais de comprimento de onda
- Expandindo a capacidade de transmissão
- Suporta interfaces ópticas de alta velocidade
- Adicionando cartões de serviço adicionais
- Migrando para redes OTN de maior capacidade
A plataforma flexível permite que as operadoras expandam a largura de banda de acordo com as futuras necessidades de serviços de banda larga e multimídia.
Ambiente de implantação
O equipamento de transporte óptico suporta condições operacionais de nível de telecomunicações:
- Instalação padrão em rack
- Compatibilidade com fonte de alimentação de 220 Vca
- Ampla faixa de temperatura operacional
- Design industrial de alta confiabilidade
O sistema é adequado para:
- Redes de transmissão
- Redes backbone de telecomunicações
- Redes de comunicação governamental
- Redes de fibra utilitária
- Infraestrutura óptica de missão crítica
Cenário de aplicação
Este projeto demonstra como a tecnologia de transmissão óptica OTN e DWDM pode ser usada para construir uma rede confiável de comunicação de longa distância para:
- Transmissão de TV digital
- Entrega de serviço IPTV
- Transporte de Internet de banda larga
- Comunicação de dados empresariais
- Conectividade de backbone de telecomunicações regional
Ao combinar proteção de fibra de rota dupla, multiplexação de comprimento de onda e gerenciamento óptico inteligente, a solução fornece uma infraestrutura de transporte óptico altamente disponível e escalável.
Destaques do projeto
✓ Rede de transmissão de fibra de longa distância com mais de 200 km
✓ Arquitetura de proteção de rota de fibra dupla
✓ Capacidade de transporte óptico de 40 Gbps
✓ Múltiplas interfaces de serviço 10GbE
✓ Solução Integrada de Transmissão OTN + DWDM
✓ Proteção de linha óptica (OLP) para alta disponibilidade
✓ Gerenciamento de rede de nível de operadora
✓ Capacidade de expansão de largura de banda à prova de futuro
