1. Histórico do projeto
Em ambientes remotos e com infraestrutura limitada, a implantação de soluções confiáveissistemas de vigilânciaapresenta um duplo desafio: garantir conectividade de rede estável e fornecer fornecimento de energia contínuo.
As soluções tradicionais baseadas em rede muitas vezes não são viáveis devido aos elevados custos de instalação ou às restrições geográficas.
Neste projeto, o cliente precisava de um sistema de CFTV totalmente off-grid, capaz de alimentar seis câmeras IP, cada uma consumindo aproximadamente 25W, sem dependência de infraestrutura elétrica externa.
A expectativa era clara: uma solução completa, pré-projetada e plug-and-play que abrangesse geração de energia, armazenamento e transmissão de dados.
2. Requisitos do sistema
- Número de câmeras: 6 unidades
- Potência por câmera: 25W
- Carga total da câmera: 150W
- Operação contínua: 24 horas por dia, 7 dias por semana
- Ambiente: Exterior, localização remota
- Fonte de energia: Solar (fora da rede)
- Rede: Vigilância IP baseada em PoE
3. Visão geral da solução
Para atender às necessidades do cliente, projetamos um sistema integradosistema de vigilância PoE movido a energia solar, combinando geração de energia, armazenamento e distribuição de rede em um único gabinete externo.
O sistema inclui:
- OlycomInterruptor PoE industrialIM-FBP288GE (dispositivo de rede Edge)
- Conjunto de painéis solares (geração de energia)
- Controlador de carga solar MPPT (regulação de energia)
- Sistema de bateria LiFePO4 (armazenamento de energia)
- Gabinete externo IP65 (gabinete e proteção do sistema)
4. Projeto e configuração do sistema
4.1 Análise do Consumo de Energia
A carga total do sistema foi calculada da seguinte forma:
Câmeras: 6 × 25W = 150W
Sobrecarga do switch PoE: ~15W
Carga total do sistema: ~165W
Esta carga contínua constitui a base tanto para o dimensionamento da bateria quanto para o design do painel solar.
4.2 Armazenamento de Energia (Sistema de Bateria)
Para garantir o funcionamento ininterrupto durante a noite e condições de pouca luz solar, o sistema foi projetado com autonomia de 1 dia.
Consumo diário de energia: 165 W × 24h ≈ 3960Wh
Configuração da bateria: Bateria LiFePO4 de 48V 100Ah (capacidade útil de ~4,8 kWh)
Essa configuração leva em conta os limites de profundidade de descarga e garante longa vida útil da bateria (normalmente >4.000 ciclos).
4.3 Geração de Energia Solar
Para sustentar o consumo diário de energia, o painel solar foi dimensionado com base nas horas médias de pico de luz solar.
Energia necessária: ~4 kWh/dia
Horário de pico do sol: ~5 horas/dia
Capacidade solar calculada: ≈ 800W
Projeto final (com margem de segurança): sistema de painel solar de 1kW (por exemplo, painéis 2 × 550W)
Isto garante uma operação estável mesmo sob condições climáticas abaixo do ideal.
4.4 Gerenciamento de energia
Um controlador de carga solar 48V / 40A MPPT (Maximum Power Point Tracking) foi selecionado para:
- Maximize a eficiência de conversão de energia solar
- Regular o carregamento da bateria
- Proteja contra sobrecarga e flutuações de tensão
4.5 Núcleo da Rede:Interruptor PoE de reforço de energia
O sistema usa o industrial IM-FP288BGEInterruptor PoEcomo unidade central de rede e distribuição de energia.
Principais recursos:
- 8 portas PoE (suportando até 6 câmeras + expansão)
- 2 portas de uplink SFP para conectividade de fibra
- Saída PoE de reforço de 48V
- Orçamento total de energia PoE: 240W
- Design DIN de nível industrial para implantação de gabinete externo
Este switch Ethernet permite a transmissão de dados e o fornecimento de energia através de um único cabo Ethernet, simplificando a instalação e reduzindo a complexidade da fiação.

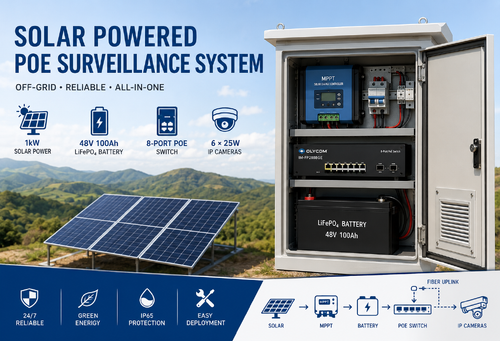

4.6 Integração de Gabinete
Todos os componentes são integrados em um gabinete externo com classificação IP65, projetado para durabilidade e facilidade de implantação.
Disposição interna:
Seção superior: controlador MPPT e proteção DC (disjuntores, proteção contra surtos)
Seção intermediária: switch PoE de 8 portas (IM-FP288BGE)
Seção inferior: bateria LiFePO4
Interfaces externas:
Entrada solar
Saídas de câmera/PoE
Uplink de fibra
Recursos adicionais:
Gabinete de aço anticorrosivo
Sistema de ventilação ou resfriamento por ventilador
Prensa-cabos à prova d'água
Porta com fechadura para segurança
5. Arquitetura do Sistema
O sistema opera como uma rede de energia e dados em circuito fechado:
Painéis solares geram energia DC
O controlador MPPT regula e carrega a bateria
A bateria fornece energia estável de 48 Vcc
Switch PoE distribui energia e dados para câmeras
Os dados de vídeo são transmitidos via uplink de fibra
Essa arquitetura garante operação contínua, alta eficiência e requisitos mínimos de manutenção.
6. Principais vantagens
6.1: Operação Totalmente Fora da Rede
Sem dependência de energia elétrica, ideal para implantações remotas ou temporárias.
6.2:Projeto Integrado
Todos os componentes são pré-instalados e otimizados em um único gabinete.
6.3:Alta confiabilidade
O hardware de nível industrial garante desempenho estável em ambientes agressivos.
6.4:Escalabilidade
Câmeras adicionais ou maior autonomia podem ser suportadas com atualizações modulares.
6,5:Implantação simplificada
O sistema plug-and-play minimiza o tempo de engenharia e instalação no local.
7. Conclusão
Este projeto demonstra como um sistema de vigilância PoE alimentado por energia solar bem projetado pode resolver efetivamente os desafios do monitoramento remoto.
Ao combinar geração de energia, armazenamento e infraestrutura de rede em uma solução unificada, o sistema oferece:
- Vigilância confiável 24 horas por dia, 7 dias por semana
- Complexidade de instalação reduzida
- Eficiência operacional a longo prazo
Tais soluções são cada vez mais valiosas em aplicações como:
- Monitoramento remoto de segurança
- Canteiros de obras
- Campos de petróleo e gás
- Projetos de infraestrutura rural
Este caso destaca a transição do fornecimento de hardware independente para a integração completa do sistema, permitindo maior entrega de valor e maior envolvimento do cliente.
Se necessário, o sistema pode ser ainda mais personalizado para suportar autonomia estendida, maior número de câmeras ou entradas de energia híbridas, dependendo das necessidades específicas do projeto.
