Contexto do Projeto
Um projeto de monitoramento de segurança ferroviária exigiu uma solução de comunicação confiável para transmitir múltiplos sinais de alarme entre estações de campo remotas e uma sala de controle centralizada.
O sistema incluía vários dispositivos de segurança, pontos de monitoramento de status de equipamentos industriais e interfaces de alarme de emergência distribuídos em diferentes locais.
Devido à longa distância de transmissão e ao complexo ambiente industrial, a equipe do projeto precisava de um conversor de contato fechado industrial estável que pudesse fornecer transmissão de sinal precisa, evitando problemas comuns encontrados em sistemas de comunicação de cobre tradicionais.
Após avaliação técnica, a equipe de engenharia selecionou uma solução deConversor de Contato Fechado Industrial para Fibrabaseada na plataforma Olycom IM610-8K↑↓WT/R. A solução foi projetada para transmitir sinais de contato fechado de 8 canais por redes de fibra óptica, fornecendo comunicação confiável para aplicações industriais e de segurança.
Desafio do Projeto: Transmissão de Sinal de Alarme de Longa Distância
Em sistemas de monitoramento tradicionais, os sinais de contato fechado são geralmente transmitidos por cabos de cobre.
No entanto, quando a distância aumenta, vários desafios podem surgir:
- Perda de sinal durante a transmissão de longa distância
- Interferência eletromagnética (EMI) em ambientes industriais
- Interferência de radiofrequência (RFI)
- Problemas de loop de terra entre diferentes instalações
Para sistemas de monitoramento ferroviário, usinas de energia, plantas industriais e projetos de segurança, esses problemas podem afetar a precisão do alarme e a confiabilidade do sistema.
O cliente precisava de uma solução de transmissão de alarme por fibra óptica que pudesse conectar pontos de alarme remotos à plataforma de monitoramento central, mantendo a operação estável em condições ambientais adversas.
Solução: Conversão de Contato Fechado Industrial para Fibra
O projeto implementou oIM610-8K↑↓WT/Rcomo ponte de comunicação entre os dispositivos de alarme de campo e o centro de monitoramento.
A arquitetura do sistema foi:

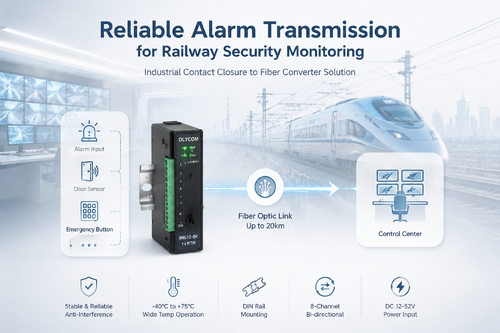

Dispositivos de Alarme → Conversor de Contato Fechado Industrial → Link de Fibra Óptica → Centro de Controle
A solução forneceu:
- Transmissão de sinal de contato fechado de 8 canais
- Comunicação bidirecional por fibra
- Transmissão de fibra única com tecnologia WDM
- Montagem em trilho DIN para instalação industrial
- Conectividade de fibra de longa distância
O conversor suporta transmissão de fibra monomodo com uma distância de trabalho padrão de 20 km e suporta aplicações de fibra multimodo para conexões mais curtas.
Por que escolher um conversor de fibra industrial?
P: Por que a comunicação por fibra foi selecionada em vez da transmissão tradicional por cobre?
A comunicação por fibra óptica oferece várias vantagens para projetos industriais.
Ao contrário dos cabos de cobre, a transmissão por fibra não é afetada por interferência elétrica. Isso torna um conversor de fibra de trilho DIN especialmente adequado para ambientes como sistemas ferroviários, fábricas, instalações de energia e redes de monitoramento externas.
A solução elimina problemas relacionados a:
- Interferência EMI
- Interferência RFI
- Diferenças de potencial de terra
Como resultado, o sistema de monitoramento atinge maior confiabilidade e menores requisitos de manutenção.
Suporte Flexível de Interface para Diferentes Aplicações Industriais
Um requisito importante do cliente era a compatibilidade com o equipamento de alarme existente.
O conversor de contato fechado industrial suporta múltiplos tipos de sinal, incluindo:
- TTL
- RS-232
- RS-422
- RS-485
- Entrada de chave passiva
O lado de saída suporta:
- Saída binária
- TTL
- RS-232/422/485
- Saída de relé
Essa flexibilidade permite que os integradores de sistemas conectem diferentes dispositivos industriais sem substituir a infraestrutura existente.
Expansão de Aplicação: Além do Monitoramento Ferroviário
Embora este projeto tenha se concentrado no monitoramento de segurança ferroviária, a mesma tecnologia de conversor de contato fechado para fibra pode ser aplicada a muitos cenários industriais.
Sistema de Monitoramento de Segurança
Em projetos de cidades seguras e redes de vigilância de segurança, múltiplos pontos de alarme precisam ser conectados por longas distâncias. A comunicação por fibra óptica fornece transmissão estável entre locais remotos e centros de comando.
Automação Industrial
Fábricas e sistemas de automação industrial exigem monitoramento confiável do status de máquinas, chaves e dispositivos de segurança. Conversores de fibra industrial ajudam a manter a estabilidade da comunicação em ambientes com ruído elétrico.
Indústria de Energia e Aplicações de Energia
Usina de energia e instalações de campos de petróleo frequentemente incluem sistemas de monitoramento de equipamentos distribuídos. A transmissão de alarme por fibra óptica reduz os riscos de interferência e melhora a confiabilidade da comunicação.
Infraestrutura de Transporte
Monitoramento de rodovias, praças de pedágio, aeroportos e sistemas ferroviários exigem operação contínua. Um conversor de fibra industrial robusto fornece uma solução prática para essas redes de comunicação críticas.
Design Industrial para Ambientes Hostis
O projeto exigiu equipamentos de comunicação capazes de operar em condições exigentes.
O conversor de contato fechado industrial selecionado apresenta:
- Entrada de energia DC 12-52V
- Temperatura de operação de -40°C a +75°C
- Design de montagem em trilho DIN
- Gabinete industrial compacto
Essas especificações permitem a implantação em gabinetes externos, salas de controle industrial e ambientes de infraestrutura de transporte.
Perguntas Frequentes
P: O que é um Conversor de Contato Fechado Industrial?
Um conversor de contato fechado industrial é um dispositivo de comunicação que converte sinais elétricos de alarme ou binários em sinais ópticos para transmissão através de redes de fibra. É comumente usado em monitoramento de segurança, automação industrial e sistemas de transporte.
P: Quantos canais este conversor de fibra suporta?
O IM610-8K↑↓WT/R suporta 8 canais de transmissão de sinal de contato fechado, permitindo que múltiplos dispositivos de alarme se comuniquem através de um único link de fibra.
P: Ele pode funcionar em ambientes industriais hostis?
Sim. O dispositivo suporta uma ampla faixa de temperatura operacional de -40°C a +75°C e é projetado para aplicações industriais que exigem operação estável a longo prazo.
P: Quais indústrias precisam de conversores de contato fechado para fibra?
Aplicações típicas incluem:
- Sistemas de monitoramento ferroviário
- Sistemas de proteção de segurança
- Automação industrial
- Projetos de energia e energia
- Monitoramento de campos de petróleo
- Infraestrutura de transporte
Resultado do Projeto
Ao substituir a transmissão de alarme tradicional por cobre por uma solução de comunicação por fibra óptica, o projeto de monitoramento ferroviário alcançou uma transmissão de sinal mais confiável, melhorou a estabilidade do sistema e reduziu os riscos relacionados à interferência.
O Conversor de Contato Fechado Industrial para Fibra forneceu uma solução eficaz para conectar sistemas de alarme distribuídos a plataformas de monitoramento centralizadas.
Para engenheiros e integradores de sistemas que trabalham em projetos de monitoramento de segurança, automação industrial e comunicação de transporte, a transmissão de contato fechado baseada em fibra oferece um método confiável para construir redes de comunicação industrial modernas.
