Projeto de modernização da subestação remota CCTV: Rede de vigilância por fibra industrial

1. Antecedentes do projecto

Um cliente de infraestruturas de serviços públicos exigia uma rede de vigilância industrial fiável para um local externo geograficamente distribuído que incluísse:

• Zonas de distribuição eléctrica
• Cercas de perímetro
• Pontos de controlo de monitorização remota
• Abrigos para equipamentos
• Portões de controlo de acesso
• Áreas de armazenagem ao ar livre

Como os locais de monitoramento estavam espalhados por uma grande área, a implantação tradicional do Ethernet de cobre não era prática devido a:

• Limitações de distância de transmissão
• Risco elevado de exposição a relâmpagos
• Interferências eletromagnéticas de equipamentos industriais
• Condições ambientais ao ar livre
• Dificuldade na distribuição centralizada de energia

O cliente pediu especificamente uma solução capaz de:

• Transmissão de fibras de longa distância
• Confiabilidade de nível industrial
• Gestão centralizada da vigilância
• Suporte PoE para câmeras IP múltiplas
• Expansão futura escalável
• Função estável em ambientes externos adversos

Para atender a estes requisitos, o projeto adotou uma arquitetura Ethernet industrial baseada em fibra usando:

IM-FP888GWcomo interruptor de agregação do núcleo

IM-FP21008GWcomo interruptor de distribuição PoE exterior

IM-WP054GEcomo interruptor de acesso de borda compacto

A solução final criou um robusto backbone de CCTV industrial adequado para monitoramento de segurança de serviços públicos e perímetro 24/7.

2Arquitetura de soluções

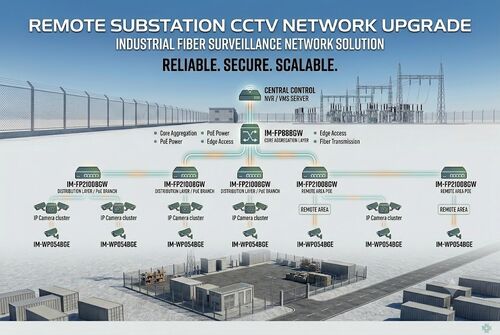

Projeto de rede central:A solução foi dividida em três camadas:

3. Topologia de rede

4. Funções do dispositivo

A. Camada de agregação do núcleo: IM-FP888GW

Isto...Interruptor Ethernetserve como centro de agregação de fibras da rede de vigilância.

Principais vantagens

• Portas de fibra SFP de 8 Gigabit
• Arquitetura gerida industrial
• VLAN e gestão do tráfego
• Agregação de fibras de longa distância
• Suporte de proteção do anel
• Protecção industrial EMC
• Implementação do sistema DIN-rail

O IM-FP888GW agrega todo o tráfego de vigilância remota e liga-se directamente à plataforma NVR/VMS.

É especialmente adequado para:

• Subestações de serviços públicos
• Transportes inteligentes
• Campos industriais
• Ambientes de mineração
• Instalações de petróleo e gás

O dispositivo suporta operação de nível industrial e proteção reforçada para ambientes adversos.

B. Camada de distribuição: IM-FP21008GW

Este modelo é implantado em armários ao ar livre e postes de vigilância remota.

Características fundamentais

• Portas PoE de 8 × Gigabit
• 2 × ligações ascendentes de fibra SFP
• Suporte IEEE802.3af/at/bt
• Até 90 W de saída PoE
• Intervalo de temperatura industrial
• Suporte de anel ERPS
• Gerenciamento VLAN / QoS / SNMP
• Protecção contra sobretensões

Isto...Interruptor DIN PoEDispositivos de alto consumo de energia, tais como:

• Câmaras PTZ
• Câmaras térmicas infravermelhas
• APs sem fio
• Câmaras de borda de IA

Também fornece ligações redundantes de fibra para operação de vigilância ininterrupta.

C. Camada de câmara de bordo: IM-WP054GE

Este interruptor compacto é ideal para pequenos conjuntos de câmaras.

Exemplos de Envio

• Entrada do parque de estacionamento
• Seção de monitorização da cerca
• Pequeno armazém
• Estação de guarda
• Implantação temporária ao ar livre

Principais vantagens

• Função plug-and-play
• Linha descendente PoE de 4 portas
• Gigabit uplink
• Habitação industrial compacta
• Instalação de trilhos DIN
• Protecção contra sobretensões de 6 KV
• Projeto industrial de alta temperatura

Este modelo reduz a complexidade da implantação, mantendo a fiabilidade industrial.

5Por que a fibra é crítica nas redes de CCTV?

A transmissão por fibra oferece grandes vantagens em relação à Ethernet de cobre em sistemas de vigilância industrial:

Ao combinar switches industriais PoE com uplinks de fibra, o cliente conseguiu uma entrega de energia confiável e uma transmissão estável de longa distância.

6Benefícios reais de implantação

Após a implantação, o cliente conseguiu:

• Operação estável de vigilância 24 horas por dia, 7 dias por semana
• Manutenção simplificada
• Redução da complexidade dos armários exteriores
• Monitorização centralizada
• Resolução de problemas mais rápida
• Expansão futura mais fácil
• Menor risco de inatividade

O projeto industrial também melhorou significativamente a fiabilidade do sistema em ambientes exteriores de alta temperatura e alta umidade.

7. Cenários de aplicação recomendados

Esta arquitetura é muito adequada para:

• Vigilância da cidade inteligente
• Fabricas industriais
• Subestações de serviços públicos
• Parques solares
• Campos de petróleo e gás
• Monitorização ferroviária
• Vigilância portuária
• Operações de mineração
• Segurança do campus
• Monitorização das rodovias

8Conclusão

Combinando:

• IM-FP888GW
• IM-FP21008GW
• IM-WP054GE

O cliente construiu com êxito uma rede de vigilância industrial escalável com:

• Transmissão de fibras de longa distância
• Entrega de PoE confiável
• Proteção industrial
• Gestão centralizada
• Escalabilidade para o futuro

Esta solução demonstra como as tecnologias industriais de transmissão Ethernet e de fibra podem melhorar significativamente o desempenho e a fiabilidade da infraestrutura de CCTV moderna.
