Solução DWDM DCI escalável de curta distância de 200G a 400G

Visão geral do projecto

Um cliente exigiu um sistema de transmissão ponto a ponto DWDM de alta capacidade para interconectar dois locais de data center através de uma infraestrutura de fibra escura existente.

Os requisitos principais incluíam:

O cliente planeava ativar apenas serviços 20 x 10G na fase inicial e expandir para serviços 40 x 10G mais tarde, sem substituir a plataforma DWDM existente.

Objetivos de conceção

A concepção do projecto concentrou-se nos seguintes objectivos de engenharia:

• Suporte à transmissão coerente 200G através de fibra de 50 km

• Permitir uma atualização contínua para 400G

• Garantir uma elevada estabilidade de transmissão sob atenuação de fibra de 15~18dB

• Fornecer redundância de proteção óptica

• Minimizar o CAPEX durante a fase 1 de implantação

• Preservar o investimento na camada óptica para futuras expansões

Arquitetura de soluções

A solução proposta baseia-se naPlataforma DWDM coerente Olycom OM5800 DCI-BOX.

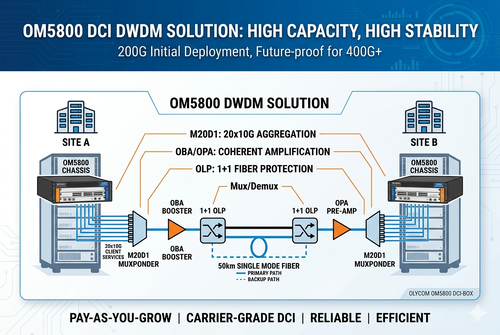

1Arquitetura do sistema

Localização A
↓
Plataforma DWDM OM5800
↓
50 km de fibra de modo único
↓
Plataforma DWDM OM5800
↓
Localização B

2Configuração do equipamento

2.1 Camada óptica

2.2 Camada elétrica

Fase 1 ¢ Implementação do 200G

Fase 2 Expansão do 400G

Detalhes do projeto de engenharia

1. Agregação do serviço ao cliente

O cartão muxponder M20D1 agrega vinte serviços de cliente 10GE em um comprimento de onda óptico coerente de 200G.

Características técnicas

O módulo coerente CFP2-DCO proporciona uma tolerância OSNR melhorada e um desempenho de transmissão melhorado em comparação com a óptica cinzenta tradicional.

2Análise do orçamento da ligação óptica

Condições das fibras

Como a atenuação óptica total se aproxima do limiar de sensibilidade do receptor coerente, a amplificação EDFA é introduzida.

Projeto de amplificação do EDFA

A solução adota:

A amplificação opcional da linha OLA pode ser adicionada para futuras implantações de maior capacidade.

Características do FEDER

O projeto do amplificador garante uma margem OSNR suficiente para uma transmissão 200G coerente em toda a extensão óptica.

3. Planejamento de canais DWDM

Fase 1

Fase 2

A plataforma OMD08 suporta até 8 comprimentos de onda em uma rede DWDM de 50 GHz, permitindo a migração futura para:

• 400G comprimentos de onda coerentes

• comprimentos de onda coerentes 800G

• Rede ROADM

• Arquitetura DCI multilocais

4Projeto de protecção óptica

Para garantir a continuidade do serviço, o sistema integra a Proteção de Linhas Ópticas OP1.

Características de protecção

Mecanismo de protecção

1Em condições normais: O tráfego percorre o caminho óptico principal, sFibra econdária permanece em espera

2. Quando ocorre degradação ou interrupção da fibra: Monitorização de potência óptica detecta anormalidade

OP1 muda automaticamente o tráfego para o caminho de backupeA interrupção do serviço é minimizada para milissegundos

Esta arquitetura melhora significativamente a disponibilidade da rede e a confiabilidade do SLA.

5Estratégia de expansão futura

O cliente pediu escalabilidade a longo prazo sem substituição de hardware importante.

A plataforma OM5800 suporta:

O cliente pode aumentar gradualmente a largura de banda do serviço enquanto reutiliza:

• Chassi existente

• Multimídia DWDM

• Outros aparelhos de televisão

• Sistema de protecção

• Infraestrutura de fibras

Isto minimiza os custos de atualização futuros e as interrupções operacionais.

Implementação a nível de rack

Configuração sugerida por local

Vantagens operacionais

1. Alta confiabilidade:Tecnologia de transmissão coerente

• Proteção óptica 1+1
• Fornecimento de energia redundante.
• Recuperação rápida de falhas

2Utilização eficiente da fibra

• Serviços 10GE múltiplos através de um único par de fibras
• Requisitos reduzidos de fibra alugada
• Caminho de atualização simplificado

3Arquitetura modular

• Cartões de serviço trocáveis a quente
• Óptica coerente escalável

4Arquitetura de nível de transportador

• Apoio à monitorização óptica
• Capacidade de integração OTDR
• Supervisão do comprimento de onda OCM
• Integração da gestão da rede

Conclusão

A plataforma DWDM coerente OM5800 forneceu com sucesso uma solução de transmissão DCI escalável e de nível de operadora para a rede óptica de metrô de 50 km do cliente.

O projecto permitiu:

• Implementação inicial do 200G

• Caminho de migração suave para 400G

• Transmissão fiável com perda óptica de 15 a 18 dB

• Comutação rápida de proteção óptica

• Protecção dos investimentos em infraestruturas a longo prazo

Este caso demonstra a flexibilidade e escalabilidade da plataforma OM5800 para DCI empresarial, transporte de transportadoras e aplicações de backbone óptico de metrô.
