Transmissão DWDM coerente 400G de fibra única para implantação de redes de longa distância

O projeto implantou a plataforma Olycom OM5800 com a seguinte arquitetura:

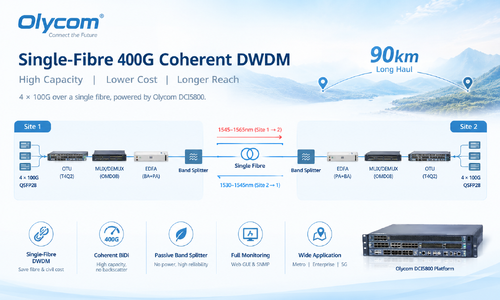

Lado do cliente → OTU (T4Q2) → MUX/DEMUX (OMD08) → EDFA (BA+PA) → Divisor de banda → Fibra única → Divisor de banda → EDFA (PA+BA) → MUX/DEMUX → OTU → Lado do cliente

A chave para permitir a transmissão coerente de fibra única é o Band Splitter, que divide a banda C em duas bandas de comprimento de onda separadas:

• Banda vermelha (1545–1565 nm) — transporta o tráfego do Site 1 para o Site 2
• Banda azul (1530–1545 nm) — transporta o tráfego do Site 2 para o Site 1

OMódulo 400G CFP2 coerenteem si é um transceptor BiDi – ele usa uma única porta óptica, com Tx na banda vermelha e Rx na banda azul.

Isso elimina o problema de retroespalhamento no nível do transceptor, enquanto o divisor de banda fornece isolamento passivo do comprimento de onda no lado da linha.

Nenhuma fibra especial ou componentes ativos são necessários para obter a separação bidirecional.

Por que DWDM de fibra única?

P: Por que escolher a fibra única em vez de uma implantação convencional de fibra dupla?

O DWDM de fibra única reduz pela metade os requisitos de infraestrutura de fibra, reduzindo diretamente os custos de fibra alugada e as despesas com obras civis.

Para rotas de longo curso onde a disponibilidade de fibra é limitada ou dispendiosa, isto representa uma poupança operacional e de capital significativa.

O Band Splitter é um componente totalmente passivo sem necessidade de energia, adicionando complexidade insignificante ao mesmo tempo em que permite a arquitetura de fibra única.

Combinada com transceptores BiDi coerentes, a solução oferece capacidade de 400G com a mesma pegada de fibra que um sistema tradicional de canal único.

Principais parâmetros de implantação

Distância do vão: 90 km

Perda de amplitude: ~25dB

Capacidade lateral da linha: 400G (4×100G agregados)

Tipo de transceptor: 400G CFP2 BiDi coerente

Interfaces de cliente: 4×100G QSFP28 (100GBASE-LR4)

Amplificação: OBA20/G12 (Booster) + OPA16/G20 (Pré-amplificador) por direção

Mux/Demux: OMD08 — 8 canais C21–C28 100GHz DWDM

Tecnologia de fibra única: divisor de banda (separação vermelho/azul da banda C)

Gerenciamento: OM5800 NMS via Web GUI e SNMP

Expansão de aplicativos: além dos links ponto a ponto

Embora esta implantação tenha se concentrado em um link ponto a ponto de longa distância, a mesma plataforma OM5800 e abordagem BiDi de fibra única são aplicáveis ​​em vários cenários de rede.

1. Redes Metroviárias e Regionais

Os links de interconexão entre cidades ou data centers, onde a fibra é valiosa, beneficiam-se diretamente do DWDM de fibra única, duplicando a capacidade efetiva da infraestrutura existente.

2. Redes Empresariais e Campus

Organizações com fibra escura limitada entre campi ou edifícios podem usar DWDM de fibra única para maximizar a largura de banda sem implantação adicional de fibra.

3. Backhaul móvel e fronthaul 5G

À medida que as redes 5G crescem, os links fronthaul e backhaul exigem cada vez mais transporte de alta capacidade e baixa latência. O DWDM coerente de fibra única fornece um caminho de atualização eficiente sem grandes alterações na infraestrutura de fibra.

Perguntas frequentes

P: Como o Band Splitter resolve o problema de retroespalhamento?

O divisor de banda atribui cada direção de transmissão a uma parte diferente da banda C – vermelho (1545–1565nm) e azul (1530–1545nm). Como o transceptor BiDi CFP2 transmite e recebe em diferentes bandas de comprimento de onda, sua própria luz retroespalhada fica fora da banda de recepção e é filtrada, evitando interferências.

P: O Band Splitter é um componente ativo?

Não. O Band Splitter é totalmente passivo – não requer energia e não introduz pontos de falha ativos. Isto contribui para a confiabilidade geral da solução de fibra única.

P: A plataforma OM5800 pode ser gerenciada remotamente?

Sim. O OM5800 NMS fornece uma GUI baseada na web para monitoramento em tempo real de todos os parâmetros do transceptor, incluindo potência Tx/Rx por canal, limites de alarme, temperatura, tensão e estado LOS. A integração de polling SNMP também é suportada para sistemas automatizados de gerenciamento de rede.

P: Quais interfaces de cliente são suportadas?

A placa OTU T4Q2 suporta interfaces de cliente 4×100G QSFP28, agregando em um único sinal lateral de linha CFP2 coerente de 400G. A plataforma também suporta configurações de maior capacidade para crescimento futuro da rede.
