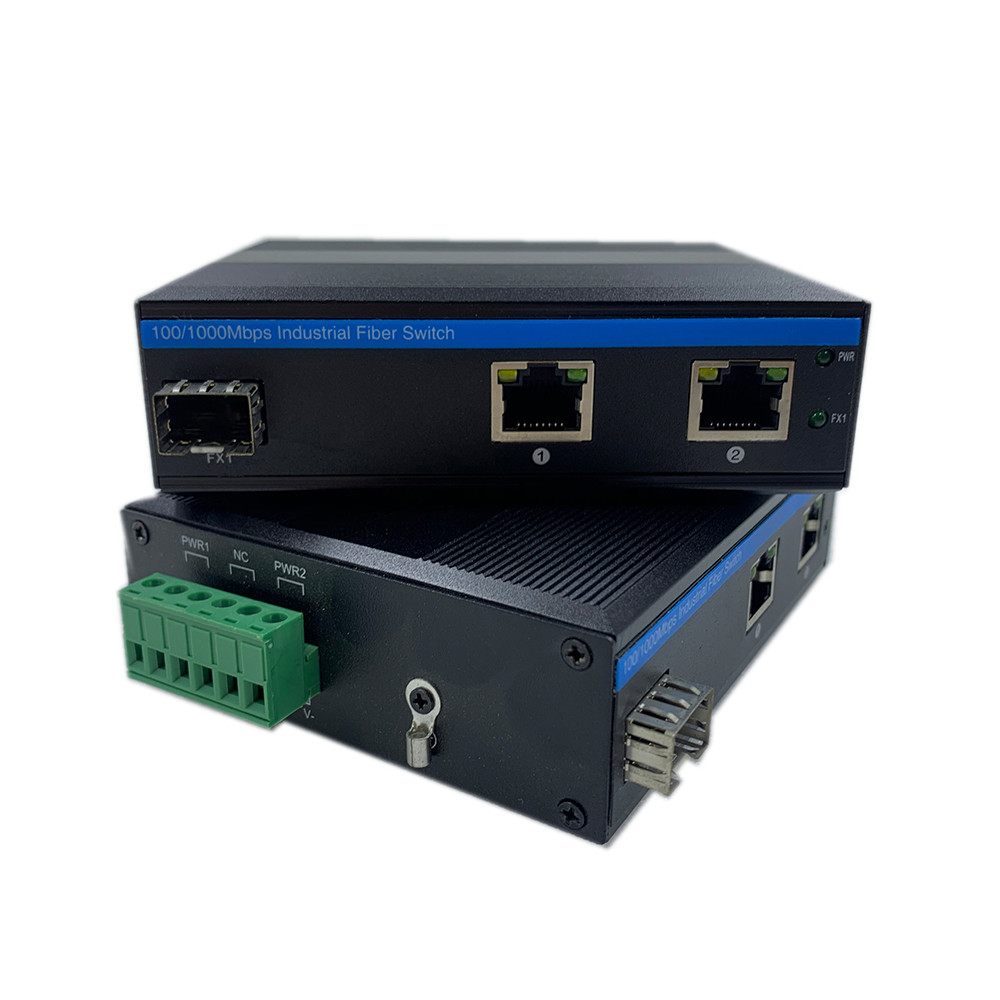

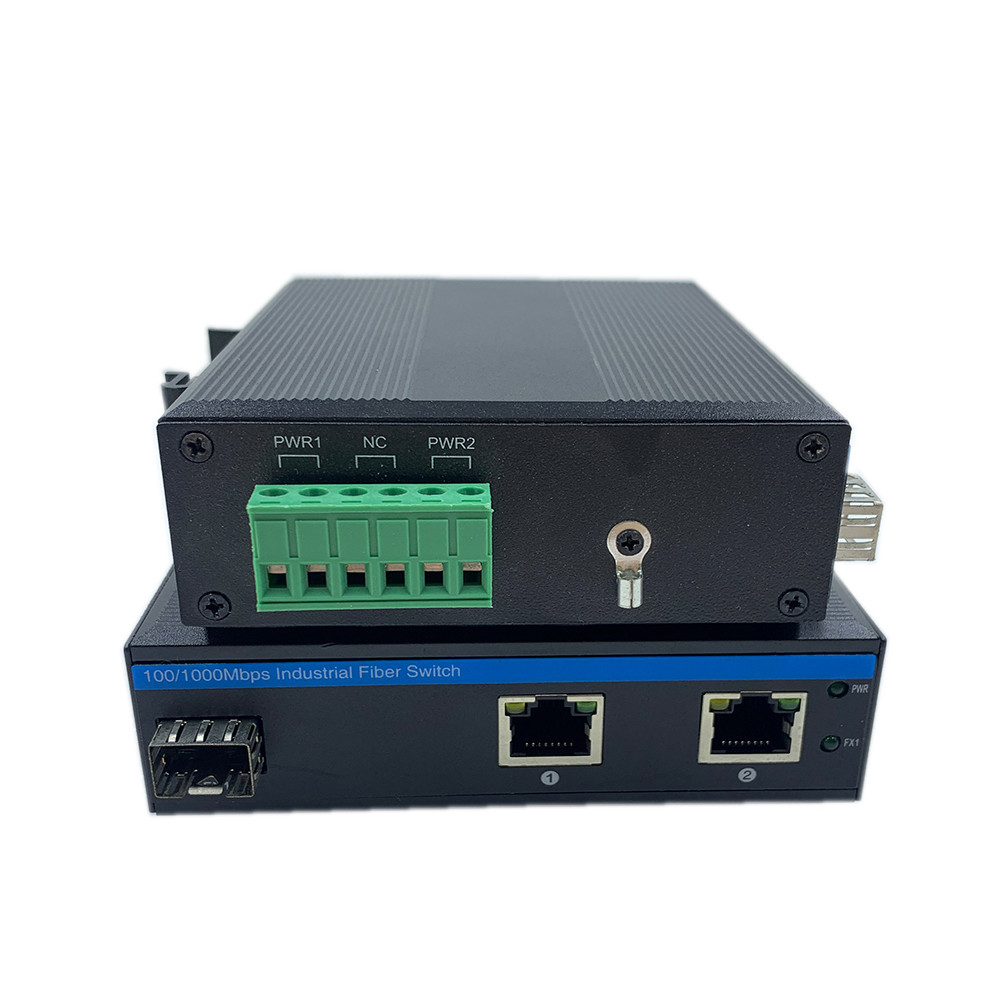

Switch Industrial de Fibra Óptica Ethernet Robusto Gigabit
Principais Características do Switch de Rede Gigabit
- 1 porta SFP de fibra com detecção automática de 100/1000 Mbps
- 2x RJ45 com detecção automática de 10/100/1000 Mbps
- Proteção contra surtos Ethernet de 6KV, adapta-se a ambientes externos adversos
- Suporte Auto MDI/MDIX
- Modo de controle de fluxo: full duplex com padrão IEEE 802.3x, half-duplex com padrão Back pressure
- Compatível com IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX
- Instalação em trilho DIN ou parede
- Conforme os padrões FCC e CE
- Um mecanismo de comutação store-and-forward
- Temperatura ambiente de operação: -40°C～75°C
É uma solução ideal para vigilância por IP, vento, eletricidade, PIS de metrô, automação de montagem, SCADA de energia, tratamento de esgoto, metalurgia, transporte inteligente, transporte ferroviário, militar e outras indústrias
Especificação do Switch de Fibra para Exterior
| Nome do produto |
Switch de Fibra Industrial de 10/100/1000Mbps (1F+4=2TP) |
| Nº do modelo |
IM-FS120GE |
| Porta |
1x100/1000M SFP Fibra
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
2x10/100/1000M UTP RJ45 (Suporte a detecção automática MDI/MDIX)

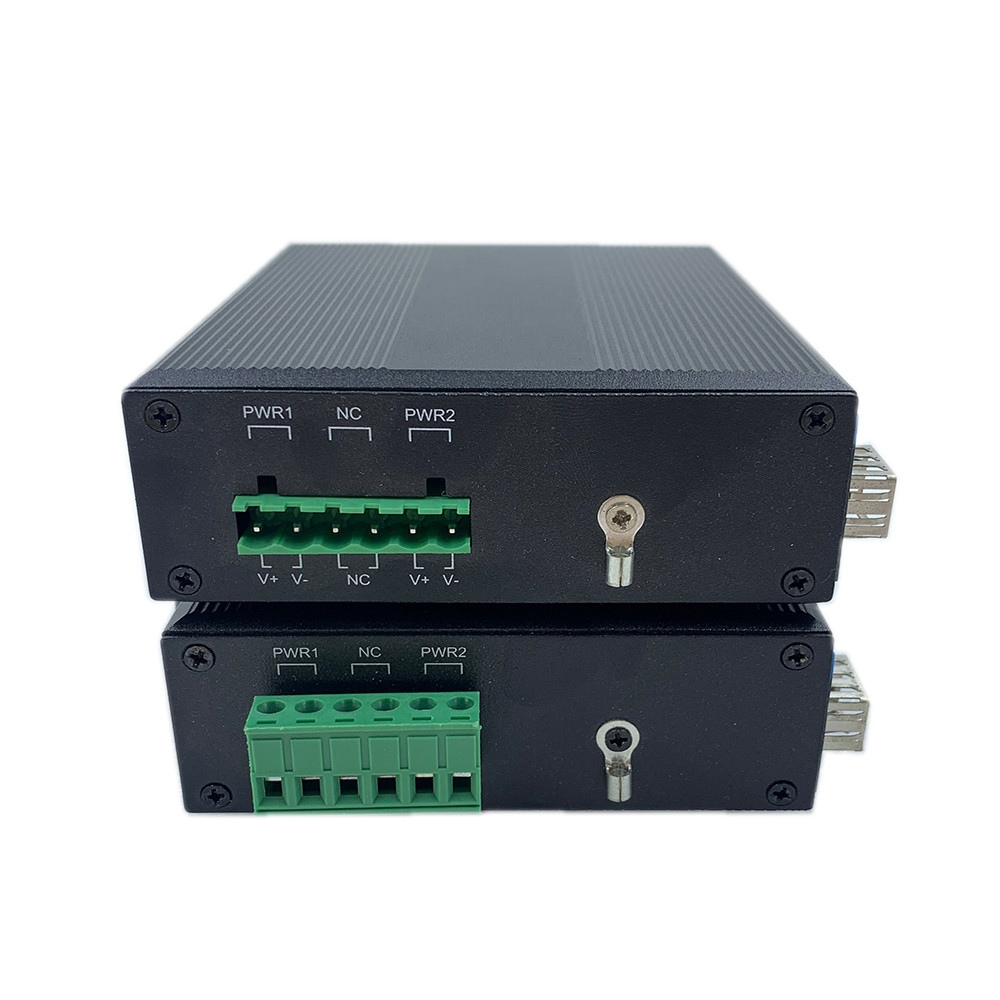

1xBloco de terminais de alimentação de 6 pinos
|
| Protocolo |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Recursos de comutação |
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento:<10us
Largura de banda do sistema: 6 Gbps (sem congestionamento de tráfego)
Taxa de encaminhamento: 8,928Mmps
MAC: 4K
Tamanho do buffer de pacotes: 1,75 Mb
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100/1000BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
|
| LEDs |
Alimentação, Fibra, Rede, PoE
PWR: Alimentação
Fibra: FX1
Ligado: a transmissão é normal
Desligado: a transmissão NÃO é normal (módulo óptico com defeito ou desconectado)
Laranja cobre: indicador PoE
Ligado: PoE está funcionando
Desligado: PoE não está funcionando ou este é um dispositivo sem PoE
Verde cobre: indicador de velocidade
Ligado: a velocidade de transmissão é de 1000 Mbps
Piscando: em transmissão
Desligado: Desconectado ou a velocidade de trabalho é de 10/100 Mbps
|
| Consumo de energia |
Carga total ≤5W |
| Fonte de alimentação |
Entrada DC12V~DC52V redundante, tipicamente DC12V/DC24V/DC48V
Conexão reversa: suporte
|
| Ambiente |
Temperatura de trabalho: -40°C～75°C
Temperatura de armazenamento: -40°C～85°C
Umidade de trabalho: 10%～90%, sem condensação
Umidade de armazenamento: 10%～95%, sem condensação
|
| Padrões da indústria |
ESD: IEC61000-4-2, ±15KV ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surtos: IEC61000-4-5, Diferencial ±2KV, Comum±6KV
|
| Certificação |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4: 2014
|
| Informações mecânicas |
Concha: Concha de metal corrugado, nível de grau IP40
Dimensão: 114*93*35mm
Método de montagem: Montagem em trilho Din/Parede
Peso: 0,35Kg/0,45Kg (Líquido/Bruto)
|
| Garantia |
3 anos, suporte técnico vitalício |
Aplicação do Switch LAN de 3 Portas
- Qualquer rede que utilize uma mistura de cobre e fibra
- Conectividade e comunicação IP
- Sistema de CFTV, como câmera de rede, controle de acesso
Lista de embalagem
- 1pc switch
- 1pc manual do usuário
Observação
Acessórios (suporte de trilho DIN, módulo óptico, fonte de alimentação, patchcord, cabo de rede, etc.) NÃO estão incluídos na caixa de embalagem, prepare-os você mesmo ou compre um conjunto completo de nós
Informações da caixa de envio
Tamanho do produto: 11,4*9,3*3,5cm
Tamanho da caixa interna: 23*16,5*5,8cm
Peso do produto: 0,35Kg
Peso da embalagem: 0,45Kg
Tamanho da caixa master: 67*33*47cm
Quantidade da embalagem: 40 unidades
Peso da embalagem: 20Kg
| Módulo Óptico Industrial |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Fonte de Alimentação DIN Industrial |
| IM-DAC220/DC12V1.67A |
AC220V para DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V para DC24V1A, -30℃～70℃ |
Observação
Os modelos marcados são normalmente usados para um kit de solução completo
Perguntas frequentes
1, Em qual chip ele se baseia?
Olycom: Realtek
2, Posso personalizá-lo?
Olycom: Sim
Apoiamos serviços OEM como logotipo, nome do modelo, etiqueta, máscara de PVC e peças do produto (kit de montagem, bloco de terminais de alimentação, etc.)
3, Posso conectá-lo com dispositivos 10/100M?
Olycom: Sim
As portas de fibra suportam módulos ópticos de 100M ou 1G, plug-and-play, sem necessidade de configuração extra
As portas de cobre são 10/100/1000M auto-adaptáveis
4, É gerenciado?
Olycom: Não
É apenas plug-and-play simples, mas temos um modelo gerenciado (IM-FS120GM)
