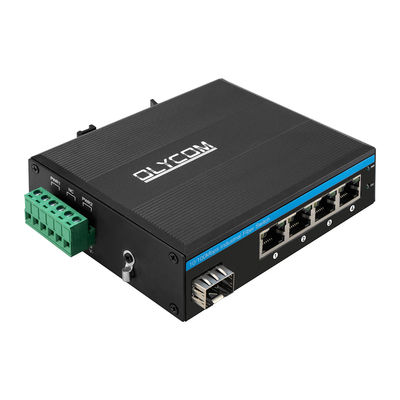

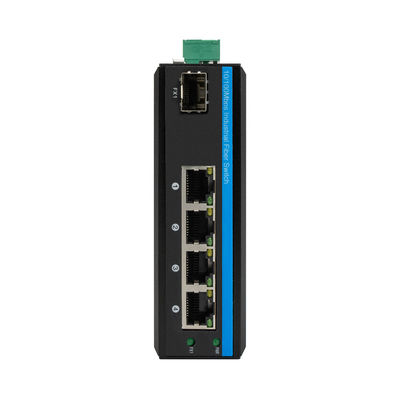

Switch de rede industrial não gerenciado de 5 portas 10/100Mbps
Introdução ao Switch de Fibra Industrial
- 1 porta de fibra SFP de 100Mbps, 1*9 conector óptico fixo disponível
- 4x10/100/1000Mbps RJ45 com detecção automática
- Proteção contra surtos Ethernet de 6KV, adapta-se a ambientes externos agressivos
- Suporte Auto MDI/MDIX
- Modo de controle de fluxo: duplex integral com padrão IEEE 802.3x, half-duplex com padrão Back pressure
- Em conformidade com IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX
- Instalação em trilho DIN ou parede
- Em conformidade com os padrões FCC e CE
- Um mecanismo de comutação store-and-forward
- Temperatura do ambiente operacional: -40°C～75°C
É uma solução ideal para vigilância por IP, vento, eletricidade, PIS de metrô, automação de montagem, SCADA de energia, tratamento de esgoto, metalurgia, transporte inteligente, transporte ferroviário, militar e outras indústrias
Especificação do switch de fibra de 5 portas
| Nome do produto |
Switch de fibra industrial 10/100Mbps (1F+4TP) |
| Modelo nº |
IM-FS140FE |
| Porta |
1x100M SFP Fibra
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
4x10/100/1000M UTP RJ45 (Suporte detecção automática MDI/MDIX)
1x6-PIN Power Terminal Block
|
| Protocolo |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
| Recursos de comutação |
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento:<10us
Largura de banda do sistema: 1 Gbps (sem congestionamento de tráfego)
MAC: 4K
Tamanho do buffer de pacotes: 1,75 Mb
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100/1000BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
|
| LEDs |
Energia, Fibra, Rede, PoE
PWR: Energia
Fibra: FX1
Ligado: a transmissão é normal
Desligado: a transmissão NÃO é normal (módulo óptico com defeito ou desconectado)
Laranja cobre: indicador PoE
Ligado: PoE está funcionando
Desligado: PoE não está funcionando ou este é um dispositivo Non-PoE
Verde cobre: indicador de velocidade
Ligado: a velocidade de transmissão é 100Mbps
Piscando: em transmissão
Desligado: Desconectado ou com defeito
|
| Consumo de energia |
Carga total≤5W |
| Fonte de energia |
Entrada DC12V~DC52V redundante, tipicamente DC12V/DC24V/DC48V
Conexão reversa: suporte
|
| Ambiente |
Temperatura de trabalho: -40°C～75°C
Temperatura de armazenamento: -40°C～85°C
Umidade de trabalho: 10%～90%, sem condensação
Umidade de armazenamento: 10%～95%, sem condensação
|
| Padrões da indústria |
ESD: IEC61000-4-2, ±15KV ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surtos: IEC61000-4-5, Diferencial ±2KV, Comum±6KV
|
| Certificação |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4: 2014
|
| Informações mecânicas |
Invólucro: invólucro de metal corrugado, nível IP40
Dimensão: 114*93*35mm
Método de montagem: montagem em trilho Din/parede
Peso: 0,35Kg/0,45Kg (Líquido/Bruto)
|
| Garantia |
3 anos, suporte técnico vitalício |
- 1pc switch
- 1pc manual do usuário
Observação
Acessórios (suporte de trilho DIN, módulo óptico, fonte de alimentação, patchcord, cabo de rede, etc.) NÃO estão incluídos na caixa de embalagem, prepare-os você mesmo ou compre um conjunto completo de nós
Informações da caixa de envio
Tamanho do produto: 11,4*9,3*3,5cm
Tamanho da caixa interna: 23*16,5*5,8cm
Peso do produto: 0,35Kg
Peso da embalagem: 0,45Kg
Tamanho da caixa master: 67*33*47cm
Quantidade da embalagem: 40 unidades
Peso da embalagem: 20Kg
| Módulo Óptico Industrial |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| Fonte de alimentação DIN industrial |
| IM-DAC220/DC48V1.6A |
AC220V para DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V para DC48V2.5A, -40℃～70℃ |
Serviço pós-venda
3 anos de garantia do fabricante (Excluindo danos ou uso indevido intencional).
Se houver algum problema de compatibilidade ou qualquer problema de qualidade, as mercadorias podem ser devolvidas para nós para reparo ou substituição.
O comprador deve ser responsável por todas as taxas de devolução e segundo envio.
Aplicação do Switch Ethernet Robusto
Perguntas frequentes
Você é um fabricante?
Sim, temos nossa linha de produção e equipe de P&D.
Visite-nos através do link VR abaixo para ver nosso escritório e área de produção.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
Qual é o prazo de entrega se eu fizer o pedido?
Após receber o pagamento, iniciamos a produção.
Se você estiver pedindo alguns modelos populares, geralmente temos estoque. Após alguns testes, enviaremos os materiais.
Se não tivermos estoque, o tempo de produção é geralmente de 3 a 5 dias úteis para menos de 50 peças/pares.
Como você enviará meu pedido?
Enviaremos as mercadorias por via aérea (DHL, UPS ou FEDEX) ou por via marítima (para pedidos em massa)
É bom enviar os itens comprados através da conta de envio ou despachante do cliente.
Leva de 3 a 5 dias corridos para chegar à alfândega local para desembaraço.
O que é MoQ?
1 unidade/par.
Para muitos modelos, temos estoque, é fácil enviar amostras para seus testes.
Posso ter um desconto?
Sim, e geralmente é baseado na quantidade e após o teste da amostra.
Qual é o seu período de garantia?
Para modelos comerciais comoconversor de mídia Ethernet de fibraouswitch PoE de fibra óptica, é de 1 ano.
Para produtos de nível industrial, são 3 anos.
Oferecemos suporte técnico vitalício se os modelos forem da empresa Olycom.
