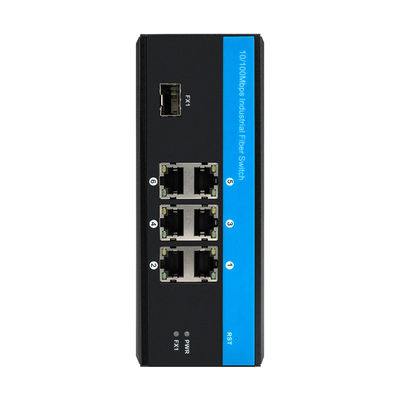

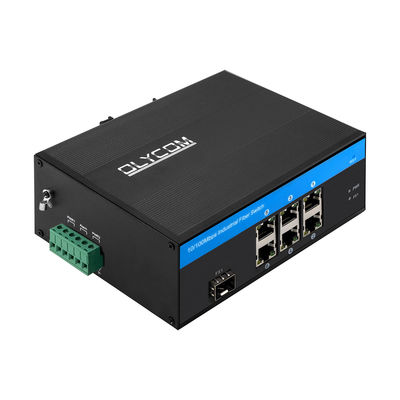

Interruptor Ethernet não gerenciado industrial de 6 portas 10/100Mbps
Introdução do switch de rede de 6 portas
O IM-FS160FE é o interruptor de fibra industrial de 10/100 Mbps, com temperatura de funcionamento de -40 °C a + 75 °C
- suportar entrada de potência dupla de alta tensão
- satisfazer os requisitos do grau de proteção IP40 e do grau industrial EMC
- Instalação de trilhos DIN
- passar pela certificação ambiental perigosa e cumprir as normas FCC e CE
A concepção industrial fiável poderia garantir o funcionamento contínuo e estável do sistema de automação.
Características-chave do Fast Ethernet Switch
- 6 x 10/100Mbps Portas RJ45 de detecção automática
- 1 porta de fibra fixa de 100 Mbps
- LEDs: energia, rede, fibra
- Proteção contra ondas de 6KV Ethernet, adaptada a ambientes externos adversos
- Suporte automático MDI/MDIX
- Modo de controlo do caudal: duplex completo com padrão IEEE 802.3x, semi-duplex com padrão de pressão contrária
- IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX compatíveis
- Mecanismo de comutação de armazenamento e transferência
Especificação do interruptor de fibra não gerenciado
| Nome do produto |
10/100Mbps Switch de fibra industrial (1F+6TP) |
| Número do modelo. |
IM-FS160FE |
| Porto |
Portão SFP 1x 100Mpbs
SM: 1310nm/1550nm, 20Km
1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500m
6x10/100M UTP RJ45 ((Apoio à detecção automática MDI/MDIX)
|
| Características de comutação |
Modo de transmissão: armazenamento e encaminhamento
Largura de banda do sistema: 1,4 Gbps (sem engarrafamento)
4K.
Tamanho do buffer de pacotes: 1,75 Mb
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
Porta SFP, distância de transmissão: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Lâmpadas LED |
Energia, rede, fibra |
| Fornecimento de energia |
Voltagem de entrada: DC 12-52V
Potência sem carga: 5W
Conexão reversa: suporte
|
| Meio Ambiente |
Temperatura de funcionamento: -40°C/75°C
Temperatura de armazenagem: -40°C a 85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
| Normas do sector |
EMI: FCC Parte 15 Subparte B Classe A, EN 55022 Classe A
EMS: EN 61000-4-2 (ESD) Nível 3, EN 61000-4-3 (RS) Nível 3, EN 61000-4-4 (EFT) Nível 3, EN 61000-4-5 (Surge) Nível 3, EN 61000-4-6 (CS) Nível 3, EN 61000-4-8
Controle de tráfego: NEMA-TS2
Vibração: IEC 60068-2-6
Caída livre: IEC 60068-2-32
Choque: IEC 60068-2-27
Tráfego ferroviário: EN 50121-4
|
| Segurança |
Marca CE, comercial
CE/LVD EN60950
|
| Informações mecânicas |
Concha: Concha metálica ondulada
Classe de segurança: IP40
Dimensões: 158 x 115 x 60 mm
Método de montagem: montagem em trilho/parede
|
| Garantia |
Substituição no prazo de 1 ano; reparação em 3 anos |
Detalhes da embalagem do interruptor de fibra industrial
1Um produto, um manual de utilização e um cartão de garantia estão dentro de uma caixa.
2. 20 caixas estão numa caixa (67*33*47cm)
Aplicação
Perguntas e Respostas sobre a Mudança Industrial Não Gerida
1Qual é a entrada de energia?
R: Para interruptores gerenciados por PoE, recebe DC12V ~ 52V, para interruptores gerenciados por PoE, recebe DC48V ~ 57V.
Todos os modelos suportam entrada redundante.
2Qual é o orçamento do POE?
R: A saída PoE padrão é de 30 W por porta.
LeveIM-FP288GWPor exemplo, tem 8 portas PoE, então o orçamento é de 30W/porta*8 portas=240W.
Também podemos suportar 60W de saída se for necessário, por favor confirme conosco.
3Como posso instalar o dispositivo?
R: Todos os modelos desta série suportam montagem DIN35/Mural.
Requer acessórios necessários na instalação, como parafusos, kit de montagem, etc., alguns deles estão incluídos na caixa de embalagem, outros não.
4O seu interruptor suporta transceivers de 155 Mb/s?
R: Sim, a velocidade óptica é de 100M/1000M/2500M. Configure apenas a velocidade de 100M na interface de gestão, os módulos megabit estão a funcionar.
