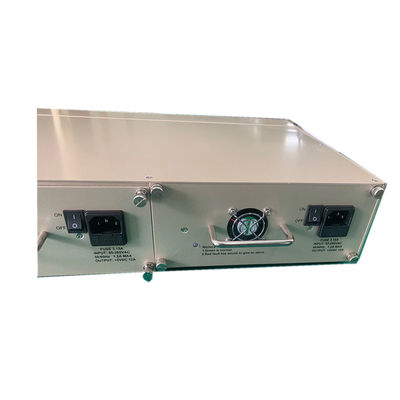

Chassi do conversor de mídia de fibra óptica
Introdução do produto
- O rack conversor de mídia OLYCOM 19'' 2U OM1916 foi projetado para concentrar módulos conversores de mídia.
- O design play-and-plug oferece máxima conveniência na instalação.
- Ele pode conter 16 módulos e suportar instalação combinada de módulos de 100 Mbps e 1000 Mbps.
Características
- Fonte de alimentação dupla, disponível em AC 220V ou DC-48V
- Instalação mista de módulos 100M e 1000M
- Máxima conveniência para controle centralizado
- Fácil instalação em gabinete com tamanho 19”2U
- Suporta detecção remota de falha de CPE POWER
- Função D/D para transceptor óptico SFP compatível
Parâmetros Técnicos
| Caça-níqueis |
16 vagas |
|
Compatibilidade (com cartões)
|
Placas conversoras de mídia Megabit/Fast Ethernet série OM220 |
| Placas conversoras de mídia Gigabit Ethernet série OM320 |
| Placas conversoras de mídia WDM série OM520 |
| Placas conversoras de mídia SFP série OMX30 |
| Suporta instalação mista |
|
10/100BASE
/10/100/1000BASE-T(cartões)
|
Cabo STP ou UTP categoria 5/5e/6 (máx. 100m) |
|
100BASE-FX
/1000 BASE-FX (cartões)
|
Cabo de fibra multimodo 50/125um, 62,5/125um (550m)
Cabo de fibra monomodo 9-125um (20/40/60/80/100km)
|
|
Modo de conversão
Tempo de atraso (cartões)
|
Armazenar e encaminhar <10us
direto<0,9us
|
| Controle de fluxo (cartões) |
Controle de fluxo full duplex, pressão de retorno Half duplex |
| MTBF (ambos) |
50.000 horas |
| Porta RJ-45 |
Auto-MDI/MDIX(cartões) |
| Conector de fibra |
Padrão SC, SF/TC opcional (cartões) |
| Comprimento de onda |
1310nm/1550nm (cartões) |
| Dimensões |
1 slot de rack OM1916 (placas)
485 mm (C) × 320 mm (L) × 90 mm (A) (rack)
|
| Peso |
Peso Pesado: 0,112kg (cartões), Peso Pesado: 6,400kg (rack) |
| Consumo de energia |
<2,5 W (placa e rack) |
| BER |
<1/109 (cartões) |
| Temperatura operacional |
-10℃~+75℃ (rack) |
| Temperatura de armazenamento |
-45℃~+85℃ |
| Umidade |
5%~90% sem condensação (ambos) |
| Tabela de endereços MAC |
1K (cartões) |
| Tamanho do buffer |
1M (cartões) |
| Código do número do item |
| OM1916 |
19 |
16 |
| |
19” 2U |
16 vagas |
| 220 V |
Fonte de alimentação interna dupla de 220 V |
| 48 V |
Fonte de alimentação interna dupla de 48 V |
| 220V/48V |
Fonte de alimentação interna 1 x 220 V + 1 fonte de alimentação 48 V |
| FE |
Detecção automática de 10/100 Mbps |
| GE |
Detecção automática de 10/100/1000 Mbps |
| OM220 |
Placas conversoras de mídia Megabit/Fast Ethernet |
| OM320 |
Placas conversoras de mídia Gigabit Ethernet |
| OM520 |
Placas conversoras de mídia WDM |
| OMX30 |
Placas conversoras de mídia SFP |
| EM |
Modo M-Multi, modo S-Single |
| S,U |
Série WDM, S-1310nm, U-1550nm |
| FC,ST,SC,LC |
Tipo de conector de fibra |
| 2, 20, 40… |
Dígitos próximos à distância de trabalho no modo fibra |
Sobre a OLYCOM
1. Perfil da Empresa
Fundada em 2003, a OLYCOM é uma fornecedora orientada para a tecnologia de soluções de fibra óptica e de rede, com foco no fornecimento de conectividade estável e escalável para clientes globais nos setores industrial, de telecomunicações e empresarial.
2. Ofertas principais
Os produtos incluem switches Ethernet industriais, sistemas DWDM, switches PoE, conversores de mídia e módulos ópticos, suportando transmissão de alta velocidade, comunicação de longa distância e expansão flexível de rede.
3. Cenários de aplicação
As soluções são amplamente utilizadas em transporte, energia, manufatura, data centers, sistemas de segurança e projetos de cidades inteligentes, onde a confiabilidade e o desempenho são essenciais.
4. Presença Global
A OLYCOM atende clientes em mais de 120 países, trabalhando com integradores de sistemas, distribuidores e operadores, adaptando-se a diversos requisitos técnicos e de mercado.
5. Principais pontos fortes
Desenvolvimento orientado pela engenharia, rigoroso controle de qualidade (ISO9001, CE, FCC, RoHS), serviços flexíveis de OEM/ODM e um forte equilíbrio entre desempenho e custo.
6. Visão e Valor
Comprometida em permitir uma conectividade eficiente e confiável, a OLYCOM pretende ser um parceiro global confiável em comunicação óptica e infraestrutura de rede.
Perguntas frequentes
1. Quantos módulos conversores de mídia este chassi pode conter e quais tipos são compatíveis?
O chassi OM1916 oferece 16 slots em um formato compacto de montagem em rack 2U de 19 polegadas, permitindo que até 16 módulos conversores de mídia sejam alojados e gerenciados em uma única unidade no gabinete do seu equipamento.
Ele suporta instalação mista de módulos de 100 Mbps e 1000 Mbps no mesmo chassi simultaneamente, incluindo placas Fast Ethernet da série OM220, placas Gigabit Ethernet da série OM320, placas WDM da série OM520 e placas conversoras de mídia SFP da série OMX30. Essa flexibilidade permite consolidar conversores de diferentes velocidades e tipos de fibra em um local gerenciado centralmente, sem a necessidade de chassis separados para cada tipo de módulo.
O design da placa plug-and-play significa que os módulos podem ser inseridos ou removidos de forma rápida e fácil, sem ferramentas, minimizando o tempo de instalação e simplificando futuras expansões ou substituições.
2. Quais opções de fonte de alimentação o chassi OM1916 suporta e há redundância?
O OM1916 está equipado com entradas duplas de fonte de alimentação, suportando fontes de alimentação AC 220V e DC 48V. Este design de entrada dupla fornece redundância de energia para que, se uma fonte de energia falhar ou for interrompida, o chassi continue operando automaticamente a partir da fonte secundária sem afetar nenhum dos módulos conversores instalados.
A compatibilidade de 48 VCC também torna este chassi diretamente adequado para implantação em salas de telecomunicações e instalações de nível de operadora onde a distribuição de energia de 48 V CC é a infraestrutura padrão, eliminando a necessidade de equipamentos adicionais de conversão CA para CC.
Com um MTBF de 50.000 horas e um consumo total de energia inferior a 2,5 W por placa e rack combinados, o OM1916 foi projetado para operação confiável e contínua 24 horas por dia, 7 dias por semana, em ambientes de rede de missão crítica.
3. Este chassi suporta monitoramento remoto de módulos conectados e status de energia do CPE?
Sim. O OM1916 suporta detecção remota de falha de energia CPE, permitindo que os administradores de rede monitorem o status de energia dos equipamentos conectados nas instalações do cliente a partir de um local central, sem exigir inspeção física de cada local remoto.
Esse recurso é particularmente valioso em ambientes WAN corporativos e de provedores de serviços, onde os conversores de mídia são implantados em locais distribuídos geograficamente, como filiais, edifícios remotos ou gabinetes no nível da rua. A detecção precoce de uma falha remota de energia permite que as equipes de operações respondam proativamente antes que os usuários finais sejam afetados.
O chassi também suporta a função D/D (Dying Gasp) para transceptores ópticos SFP compatíveis, fornecendo uma camada adicional de notificação de falha de link que melhora ainda mais a visibilidade da integridade da infraestrutura geral da rede de fibra.
4. Quais tipos de fibra e distâncias de transmissão são suportadas nas placas de módulo compatíveis?
O chassi OM1916 suporta uma ampla variedade de tipos e distâncias de fibra por meio de placas de módulos compatíveis, tornando-o adaptável a praticamente qualquer infraestrutura de planta de fibra existente.
Para fibra multimodo, ele suporta cabos de 50/125 μm e 62,5/125 μm em distâncias de até 550 metros, adequado para conexões de backbone intra-edifício e campus. Para fibra monomodo, ele suporta cabos de 9/125 μm em distâncias de 20 km, 40 km, 60 km, 80 km e até 100 km, dependendo da placa de módulo selecionada, cobrindo tudo, desde links de redes metropolitanas até conexões de longa distância em grandes áreas geográficas.
Os comprimentos de onda de 1310 nm e 1550 nm são suportados em toda a linha de placas, com SC como conector de fibra padrão e ST e FC disponíveis como alternativas opcionais. O chassi também suporta placas de módulo WDM através da série OM520, permitindo multiplexação por divisão de comprimento de onda para aumentar a capacidade da fibra quando necessário.
