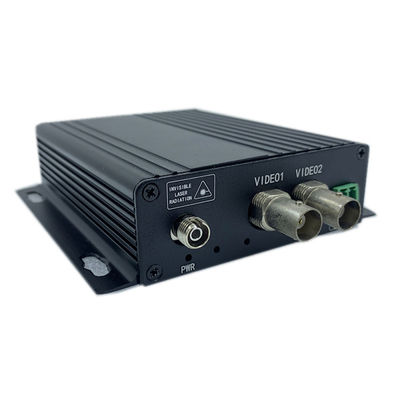

Conversor de Mídia de Fibra Óptica de Dados RS485 de Vídeo AHD CVI TVI
Introdução
O conversor óptico digital de vídeo Olycom apresenta o seguinte
Nome do modelo: OM615-2V↑1D↓WT/R
Função: transmitir 2 canais de sinais de vídeo AHD/HDTVI/HDCVI e 1 canal de dados RS485 em fibra óptica para longa distância
Vídeo: 720P, 960P, 1080P adaptativo, máx. 2MP
Opções: contato de fechamento, áudio, telefone e sinais Ethernet
Principais Características
- Sem atraso e compressão
- Baixa perda de link óptico – máx. 30dB
- Com alta confiabilidade
- Transmissão Bi-direcional em 1 fibra com WDM
-
Mini caixa metálica robusta
-
Disponível em standalone e rack 3U
Parâmetros Técnicos
| Vídeo |
| Quantidade de Canais |
2 canais, da câmera ao centro de controle |
| Amplitude de Entrada/Saída de Vídeo |
típica 1Vpp (pico a pico), pico 1.2Vpp |
| Impedância de Entrada de Vídeo |
BNC 75Ω (desbalanceado) |
| Amostragem Digital |
64MHZ |
| Largura de Banda Digital |
512MHZ |
| Ganho Diferencial de Fase |
10%-90% APL DG<1% (típico) |
| Largura de Bits de Vídeo |
8 bits |
| Relação S/N |
>70dB |
| Interface |
BNC |
| Dados RS485 |
| Quantidade de Canais |
1 canal, da sala de controle para a câmera |
| Taxa de Dados |
115Kbps
|
| Óptico |
| Comprimento de Onda |
1310nm/1550nm |
| Potência de Saída |
-8~3dBm |
| Fibra óptica |
Monofibra: 20Km/40km, multifibra: 550m |
| Sensibilidade de Recepção |
-30dBm |
| Interface |
Padrão FC, ST/SC opcional |
| Elétrico. Ambiental. Mecânico |
| Tensão de Operação |
DC 5V1A |
| Temperatura de Operação |
-20℃～+70℃ |
| Temperatura de Armazenamento |
-45℃～+85℃ |
| Peso |
0.40kg/peça (Peso Líquido), 1.26 kg/par (Peso Bruto) |
| Dimensão-standalone |
179mm × 128.5mm × 28.5mm |
Aplicação
- Proteção de segurança de rodovias e sistema de estação de pedágio
- Sistema de monitoramento de tráfego urbano
- Sistema de monitoramento de edifícios e campus
- Ginásio (transmissão de vídeo e áudio ao vivo)
Detalhes de Pedido
| OM615-2V↑1D↓WT/R-FC20 |
2 canais de vídeo Tx, 1 canal de dados RS485 Rx, monofibra, fibra única, 20Km, conector FC |
| OM615-2V↑1D↓MT/R-FC5 |
2 canais de vídeo Tx, 1 canal de dados RS485 Rx, multifibra, fibra única, 0.5Km, conector FC |
Os itens listados acima são os mais frequentemente encomendados. Entre em contato conosco para outras configurações.
FAQ
1 P: Qual é o seu prazo de entrega?
R: Geralmente leva de 2 a 4 dias úteis para produzir e depois enviar as mercadorias.
2 P: Como você enviará minhas mercadorias?
R: Enviaremos as mercadorias pela DHL, UPS ou FEDEX, verifique os detalhes de entrega pelo número de rastreamento.
3 P: Por favor, diga-me algo sobre o seu MOQ
R: Nosso MOQ é de 1 Pç/Par com base em termos USD ou EUR.
4 P: Algo sobre preços.
R: Componentes de boa qualidade para nossos produtos. Preços baixos para pedidos grandes e recorrentes.
5. P: Quais são os seus termos de pagamento?
R: Na maioria dos casos, fazemos transferência bancária T/T e o valor total deve ser coletado antes do envio.
Para pedidos de amostra, recebemos pagamento via PayPal para um tempo de processamento mais curto.
Às vezes, pagamento via Alipay ou WeChat é aceitável, depende dos casos.
6. Quantos canais de vídeo este conversor suporta e quais formatos analógicos HD são compatíveis?
O OM615-2V↑1D↓WT/R suporta 2 canais de transmissão de vídeo simultaneamente da câmera para o centro de controle em um único fio de fibra usando a tecnologia WDM (Multiplexação por Divisão de Comprimento de Onda).
É totalmente adaptável aos formatos de vídeo AHD, HDTVI e HDCVI em resoluções de 720P, 960P e 1080P até 2MP, o que significa que não é necessária seleção manual de formato ao conectar câmeras de diferentes fabricantes. O conversor reconhece automaticamente o formato do sinal de entrada e o transmite sem qualquer compressão ou atraso, preservando a qualidade total da imagem em todo o link de fibra.
Isso o torna uma solução ideal para ambientes com câmeras mistas onde múltiplos formatos analógicos HD são implantados na mesma infraestrutura de vigilância.
7. Posso controlar câmeras PTZ através deste conversor e como funciona o canal de dados RS485?
Sim. O OM615-1S3GWT/R inclui 1 canal de transmissão de dados RS485 correndo na direção oposta ao sinal de vídeo, da sala de controle de volta para a extremidade da câmera.
Este design bidirecional permite que comandos de controle de câmera PTZ sejam enviados pelo mesmo fio de fibra único que carrega o sinal de vídeo, eliminando a necessidade de um cabo de dados separado entre o centro de controle e os locais das câmeras. O canal RS485 suporta taxas de dados de até 115Kbps, o que é suficiente para todos os protocolos de controle PTZ padrão, incluindo Pelco-D, Pelco-P e a maioria dos protocolos específicos do fabricante.
Tanto o vídeo quanto os dados RS485 são transmitidos simultaneamente em uma fibra usando comprimentos de onda de 1310nm e 1550nm via WDM, tornando a instalação significativamente mais simples e econômica.
8. Qual é a distância máxima de transmissão e ele suporta fibra monomodo e multimodo?
Este conversor suporta configurações flexíveis de fibra para atender a diferentes escalas de projeto e infraestrutura de fibra existente. Para implantações de fibra monomodo, ele suporta distâncias de transmissão de até 20 km ou 40 km, dependendo da variante do modelo encomendado. Para ambientes de fibra multimodo, ele suporta distâncias de até 550 metros.
O link óptico suporta um orçamento de perda máximo de 30dB, fornecendo uma margem generosa para acomodar perdas de fibra do mundo real de conectores, emendas e cabos. A interface padrão é FC, com opções de conectores SC e ST também disponíveis mediante solicitação.
Ao fazer seu pedido, especifique a distância e o tipo de fibra necessários para que possamos confirmar a variante de modelo correta, pois as versões monomodo e multimodo são encomendadas separadamente.
9. Quais são as aplicações típicas para este conversor de fibra de vídeo?
O OM615-2V↑1D↓WT/R foi projetado especificamente para projetos profissionais de vigilância e monitoramento onde o vídeo analógico HD precisa ser transmitido de forma confiável por longas distâncias sem degradação do sinal.
Ambientes de implantação típicos incluem sistemas de segurança de rodovias e estações de pedágio, redes de monitoramento de tráfego urbano, instalações de vigilância de edifícios e campus, e transmissão de vídeo ao vivo em ginásios e grandes locais. Também é adequado para projetos governamentais, de autoridades de transporte e de segurança pública onde a operação contínua 24/7 e a integridade do sinal são requisitos críticos.
O conversor está disponível em configurações standalone e montadas em rack 3U, tornando-o adaptável tanto para pequenas instalações de um único local quanto para grandes centros de monitoramento centralizados que abrigam múltiplos links de fibra.
