Conversor de mídia industrial PoE com fibra WDM Gigabit SC
Introdução ao conversor de mídia Gigabit
A série IM-PC111GE é o conversor de mídia Din Rail PoE de 10/100/1000 Mbps com
- Conformidade com a norma IEEE802.3af/at
- energia para câmaras PoE IP através do cabo Ethernet
- construção simples
- Faixa de potência até 100 metros
- temperatura de funcionamento de -40°C a + 75°C
- satisfazer os requisitos do grau de proteção IP40 e do grau industrial EMC

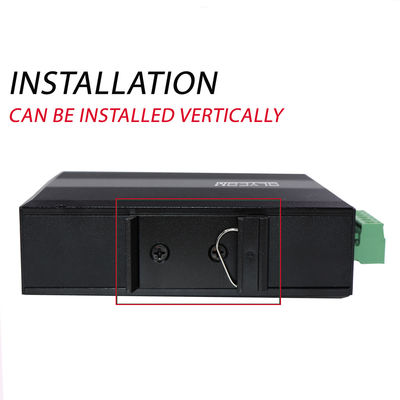

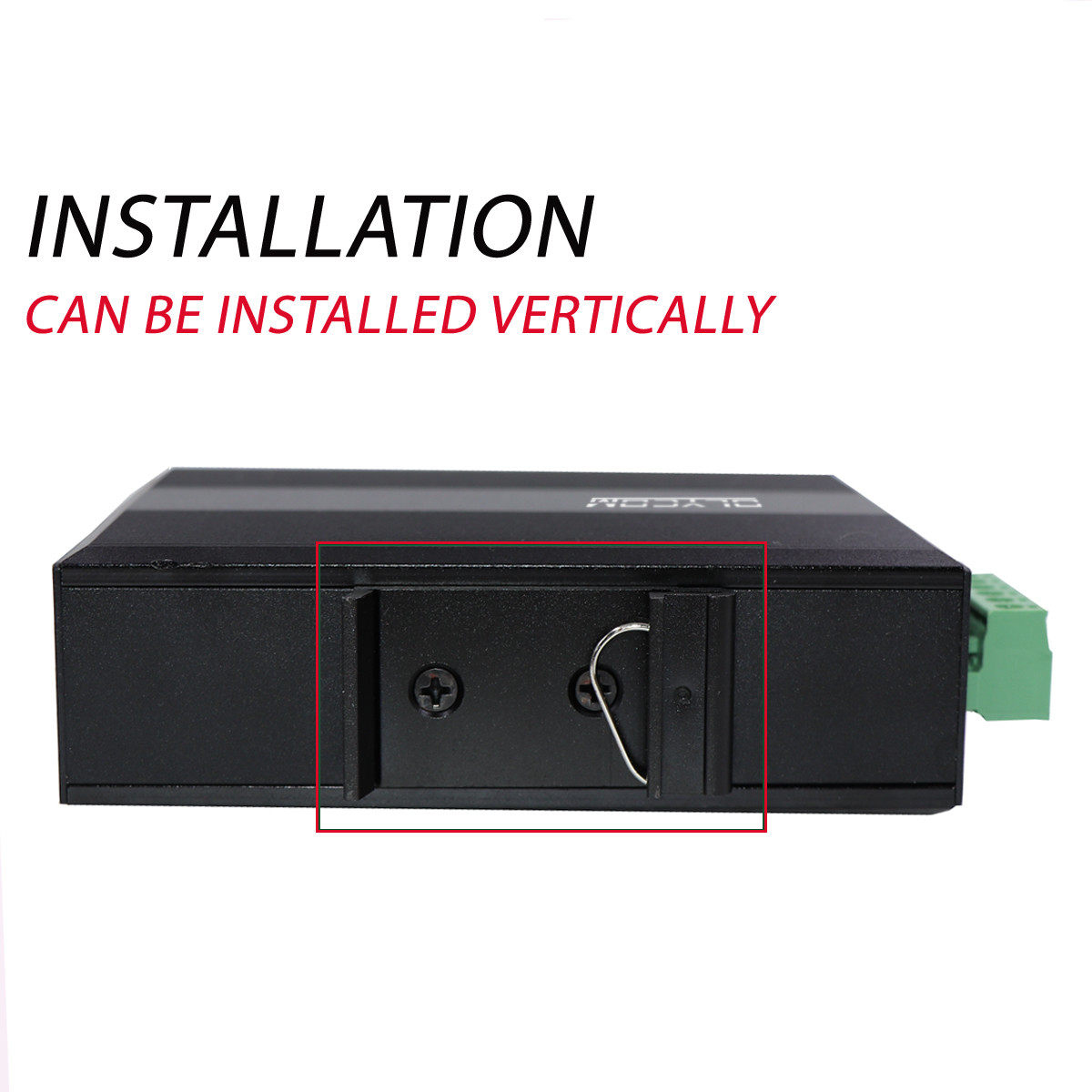

- Instalação de trilhos DIN
- passar pela certificação ambiental perigosa
- Cumprir as normas FCC e CE
A concepção industrial fiável poderia garantir o funcionamento contínuo e estável do sistema de automação.
Características-chave do conversor de fibra óptica
- Suporte de energia para câmaras IP POE através do ponto de acesso sem fio (AP) de 5 categorias de cabo Ethernet.
- IEEE 802.3af /a energia ligada a uma porta RJ45

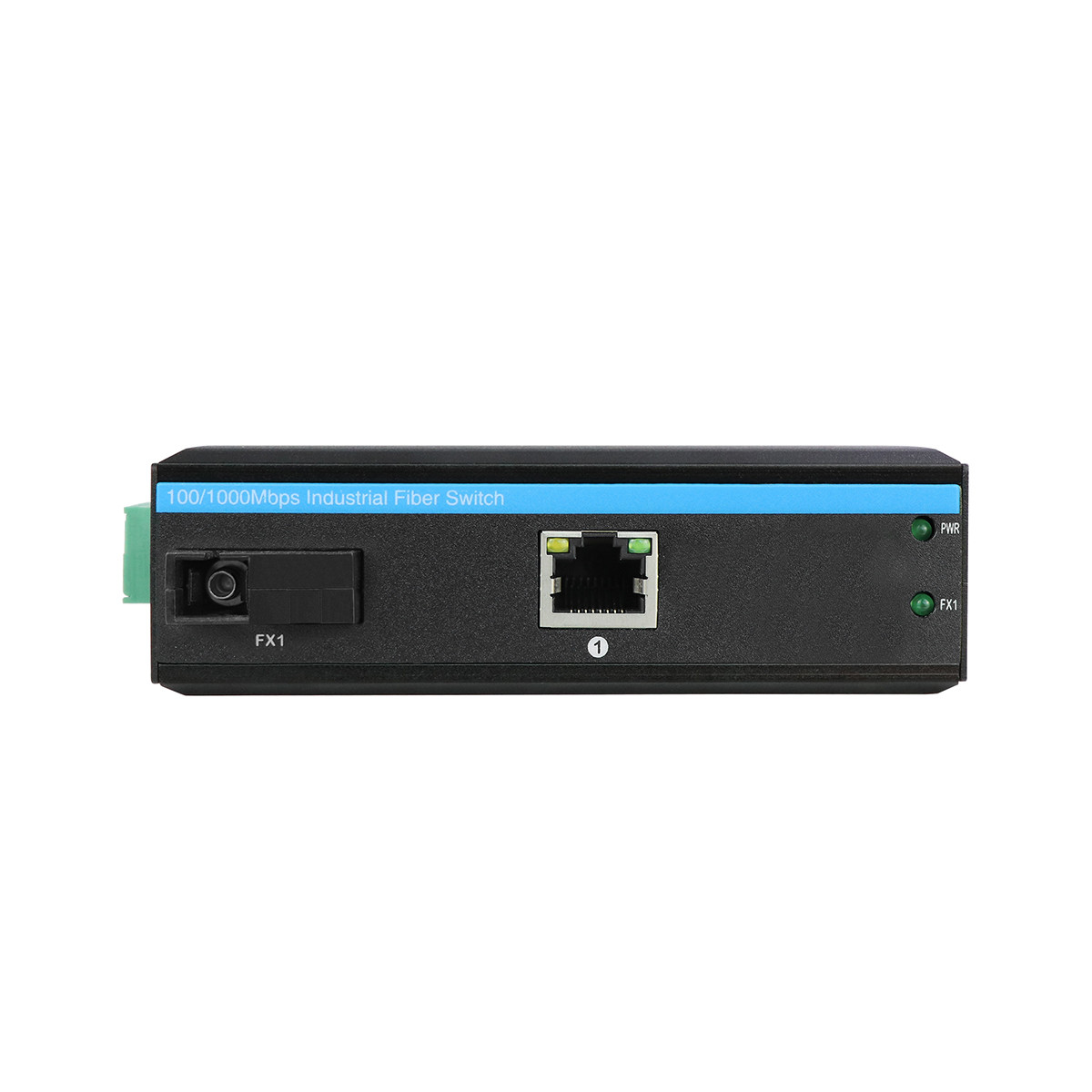

- 1 x 10/100/1000Mbps Porta RJ45 de detecção automática
- 1 porta de fibra de vidro de 1000 Mbps
- Proteção contra ondas de 6KV Ethernet, adaptada a ambientes externos adversos
- Suporte automático MDI/MDIX
- Modo de controlo do caudal: duplex completo com padrão IEEE 802.3x, semi-duplex com padrão de pressão contrária
- IEEE 802.3 10Base-T e IEEE 802.3u 1000Base-TX compatíveis
- Potência máxima de 15,4 W sob o padrão af, 30 W sob o padrão para cada porta PoE
- Detectar os modelos PoE de equipamentos elétricos.
- Mecanismo de comutação de armazenamento e transferência
Especificação do conversor de mídia não gerenciado
| Nome do produto |
Conversor de mídia de fibra de PoE industrial |
| Número do modelo. |
IM-PC111GE |
| Porto |
1x1000M Fibra SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metros
1x10/100/1000M UTP RJ45 ((Suporte de detecção automática MDI/MDIX)
Bloco terminal de alimentação 1x6-PIN
|
|
Protocolo
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 a 30W ((PoE+)
|
| Características de comutação |
Modo de transmissão: armazenamento e encaminhamento
Retardo de envio: < 10 us
Largura de banda do sistema: 4 Gbps (sem engarrafamento)
4K.
Tamanho do buffer de pacotes: 1,75 Mb
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
Distância de transmissão de fibra: 20Km,40Km,60Km,80Km,100Km
|
| Lâmpadas LED |
Energia, Fibra, Rede, PoE
PWR: Poder
Fibra: FX1, FX2
Ligado: transmissão normal
Desligado: a transmissão NÃO é normal (módulo óptico defeituoso ou desconectado)
Laranja de cobre: indicador PoE
O PoE está a funcionar.
Desligado: PoE não está funcionando ou este é um dispositivo não-PoE
Verde cobre: indicador de velocidade
Ligado: velocidade de transmissão 1000 Mbps
Clinch: em transmissão
Desligado: desconectado ou velocidade de trabalho 10/100Mbps
|
| Fornecimento de energia |
Voltagem de entrada da fonte de alimentação PoE: 48V (máximo 52V)
Potência de saída de fonte de alimentação PoE única: 30W (porta 1)
Orçamento total: 30 W
Voltagem de saída PoE: 48V
Conexão reversa: suporte
|
| Meio Ambiente |
Temperatura de funcionamento: -40° ≈ 75°C
Temperatura de armazenagem: -40° ≈ 85°C
Humidade de trabalho: 10%~90%, não condensante
Umidade de armazenamento: 10% ∼ 95%, não condensante
|
| Normas do sector |
ESD: IEC61000-4-2, ±15KV de contacto com ar, ±6KV
EFT: IEC61000-4-4, Geral ±6KV
Força: IEC61000-4-5, diferencial ±2KV, comum ±6KV
|
| Segurança |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
A norma EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B ((Classe B) ANSI C63.4: 2014
|
| Informações mecânicas |
Concha: Concha metálica ondulada
Classe de segurança: IP40
Dimensões: 113,8 x 93 x 34,9 mm
Método de montagem: montagem em trilho
|
| Garantia |
3 anos |
Garantia da qualidade
A qualidade é a prioridade.
Todos os produtos que oferecemos são novos, com componentes e peças novas.
Nunca usamos materiais antigos e remodelados.
Todos os produtos devem ser testados antes de serem enviados aos nossos clientes.
A qualidade é muito importante durante todo o processo de produção.
Serviço pós-venda
Garantia do fabricante de 5 anos (excluindo danos artificiais ou utilização indevida).
Se houver qualquer problema de compatibilidade ou qualquer problema de qualidade, os produtos podem ser devolvidos para nós para reparação ou substituição.
O comprador deve ser responsável por todos os encargos de devolução e de segunda remessa.
Aplicação do conversor de mídia de fibra PoE
Fotos
Perguntas e respostas
1Qual é o MOQ?
1 PC por par.
Para muitos modelos, temos estoque, é fácil enviar amostras para seus testes.
2Posso fazer um desconto?
Sim, e é geralmente baseado na quantidade e após testes de amostras.
3Qual é o seu período de garantia?
Para modelos comerciais comoConversores de mídia Ethernet de fibraouComutadores PoE de fibra óptica, é 1 ano.
Para os produtos de qualidade industrial, é de 3 anos.
Fazemos suporte técnico vitalício se os modelos forem da empresa Olycom.
