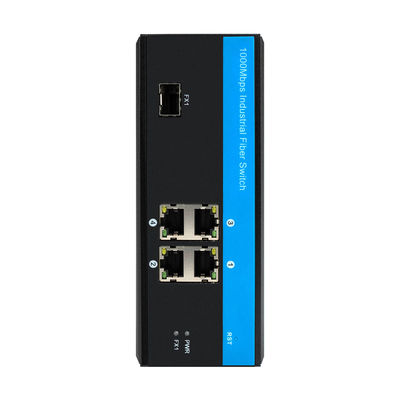

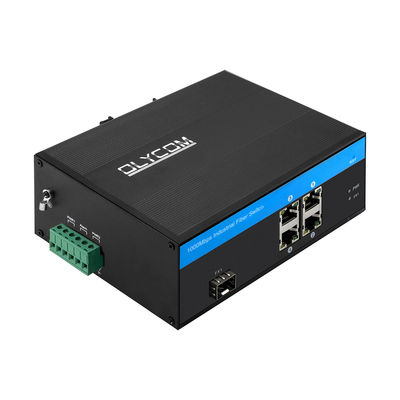

Switch de Rede Gigabit de Fibra Óptica DC12V/DC24V de 5 Portas
Introdução do Switch Gigabit Ethernet
- A série IM-FS140GE é o switch de fibra industrial de 10/100/1000 Mbps com
- 1 porta de fibra SFP de 1000 Mbps
- 4x10/100/1000Mbps RJ45 com detecção automática
- temperatura de operação -40 ºC a +75 ºC
- suporte a entrada de alimentação dupla de ampla tensão
- atende aos requisitos de grau de proteção IP40 e grau industrial EMC
- Instalação em trilho DIN ou parede
- Proteção contra surtos Ethernet de 6KV, adapta-se a um ambiente externo hostil
- Conforme os padrões FCC e CE
- Um mecanismo de comutação store-and-forward
- O design de grau industrial confiável pode garantir a operação contínua e estável do sistema de automação.
Especificação do Switch de Fibra Olycom
| Nome do produto |
Switch Gigabit Ethernet de 5 Portas |
| Nº do modelo |
IM-FS140GE |
| Porta |
1x1000M SFP Fibra
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
4x10/100/1000M UTP RJ45 (Suporte a detecção automática MDI/MDIX)
1x6-PIN Terminal Block de Alimentação
|
|
Protocolo
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Recursos de comutação |
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento:<10us
Largura de banda do sistema: 10 Gbps (sem congestionamento de tráfego)
MAC: 4K
Tamanho do buffer de pacotes: 1,75 Mb
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100/1000BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
Porta SFP, distância de transmissão: 20Km, 40Km, 60Km, 80Km, 100Km
|
| LEDs |
Alimentação, Fibra, Rede, PoE
PWR: Alimentação
Fibra: FX1, FX2
Ligado: a transmissão é normal
Desligado: a transmissão NÃO é normal (módulo óptico com defeito ou desconectado)
Cobre laranja: indicador PoE
Ligado: PoE está funcionando
Desligado: PoE não está funcionando ou este é um dispositivo sem PoE
Cobre verde: indicador de velocidade
Ligado: a velocidade de transmissão é de 1000 Mbps
Piscando: em transmissão
Desligado: Desconectado ou a velocidade de trabalho é de 10/100 Mbps
|
| Padrões da indústria |
EMI: FCC Parte 15 Subparte B Classe A, EN 55022 Classe A
EMS: EN 61000-4-2 (ESD) Nível 3, EN 61000-4-3 (RS) Nível 3, EN 61000-4-4 (EFT) Nível 3, EN 61000-4-5 (Surto) Nível 3, EN 61000-4-6 (CS) Nível 3, EN 61000-4-8
Controle de tráfego: NEMA-TS2
Vibração: IEC 60068-2-6
Queda livre: IEC 60068-2-32
Choque: IEC 60068-2-27
Tráfego ferroviário: EN 50121-4
|
|
Fonte de alimentação
|
Consumo de energia: Carga total ≤5W
Entrada redundante DC12V~DC52V, tipicamente DC12V/DC24V/DC48V
Conexão reversa: suporte
|
| Ambiente |
Temperatura de trabalho: -40°C~75°C
Temperatura de armazenamento: -40°C~85°C
Umidade de trabalho: 10%~90%, sem condensação
Umidade de armazenamento: 10%~95%, sem condensação
|
| Padrões da indústria |
ESD: IEC61000-4-2, ±15KV ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surto: IEC61000-4-5, Diferencial ±2KV, Comum ±6KV
|
| Certificação |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4: 2014
|
| Informações mecânicas |
Invólucro: Invólucro de metal corrugado, nível de grau IP40
Dimensão: 158*115*60mm
Método de montagem: Montagem em trilho Din/Parede
Peso: 0,75Kg/0,9Kg (Líquido/Bruto)
|
| Garantia |
3 anos, suporte técnico vitalício |
Lista de embalagem
- 1pc Switch Gigabit Ethernet de 5 portas
- 1pc manual do usuário
Observação
Acessórios (suporte de trilho DIN, módulo óptico, fonte de alimentação, patchcord, cabo de rede, etc.) NÃO estão incluídos na caixa de embalagem, prepare-os você mesmo ou compre um conjunto completo de nós
Informações da caixa de envio
Tamanho do produto: 15,8*11,5*6cm
Tamanho da caixa interna: 25,3*20,8*8cm
Peso do produto: 0,75Kg
Peso da embalagem: 0,9Kg
Tamanho da caixa master: 55,5*40*41cm
Quantidade da embalagem: 20 unidades
Peso da embalagem: 20Kg
Garantia e Garantia do Switch Gigabit Ethernet
- Nós absolutamente nunca usamos materiais antigos e recondicionados.
- Garantia do fabricante de 3 anos (Excluindo danos ou uso indevido artificiais)
- Todos os produtos passaram no teste funcional e no teste de envelhecimento antes da entrega.
- Se houver algum problema de compatibilidade ou qualquer problema de qualidade, as mercadorias podem ser devolvidas para reparo ou substituição.
- O comprador deve ser responsável por todas as taxas de devolução e segundo envio.
Aplicação do Switch Não Gerenciado Endurecido
| Módulo Óptico Industrial |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Fonte de Alimentação DIN Industrial |
| IM-DAC220/DC12V1.67A |
AC220V para DC12V1.67A, -30ºC~70ºC |
| IM-DAC220/DC24V1A |
AC220V para DC24V1A, -30ºC~70ºC |
1, Em qual chip ele se baseia?
Olycom: Realtek
2, Posso personalizá-lo?
Olycom: Sim
Apoiamos serviços OEM como logotipo, nome do modelo, etiqueta, máscara de PVC e peças do produto (kit de montagem, bloco de terminais de alimentação, etc.)
3, É gerenciado?
Olycom: Não
É apenas plug-and-play simples, mas temos um modelo gerenciado (IM-FS180GM)
