Análogo Vídeo Áudio Dados Seco Contacto Ethernet através de conversor de fibra
Descrição

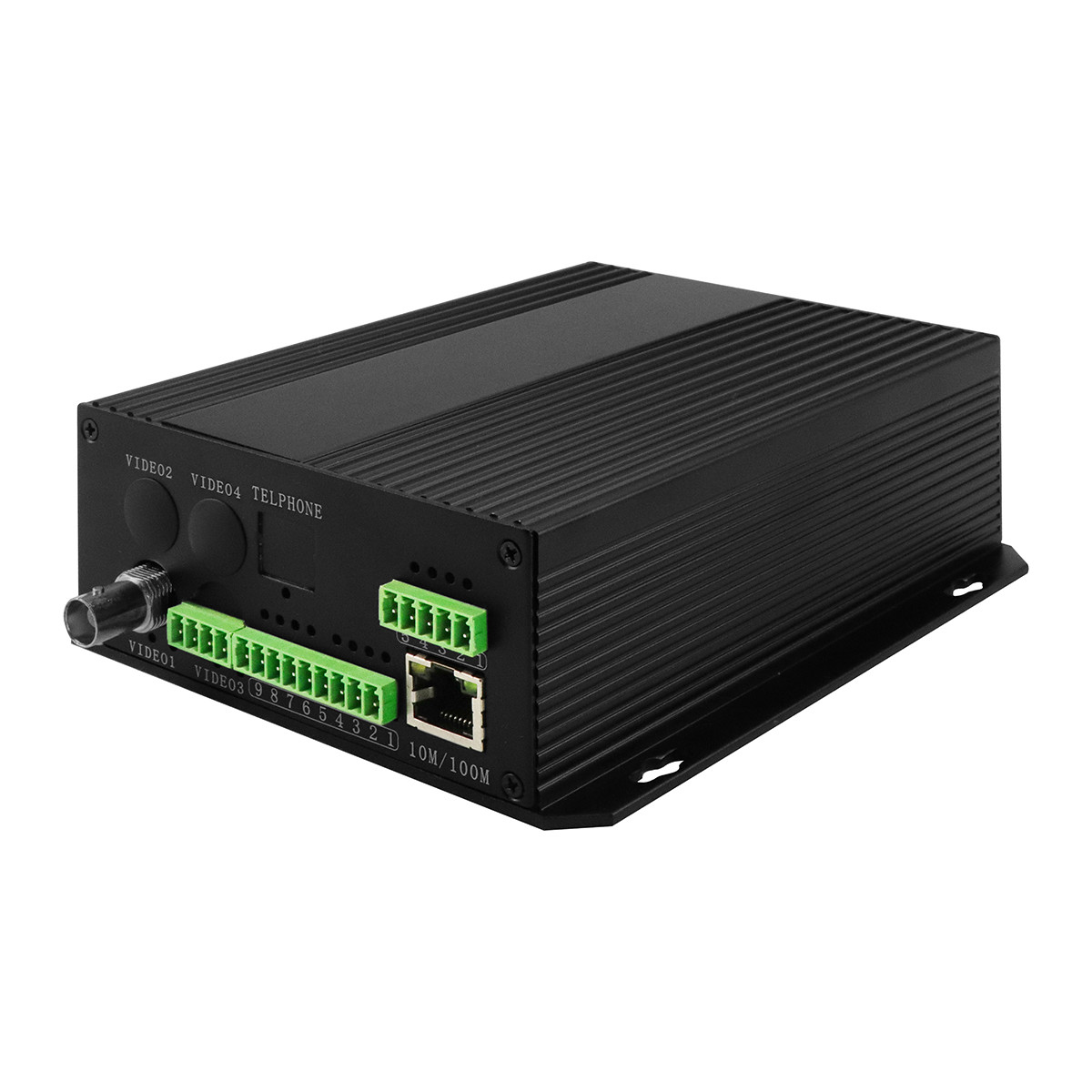

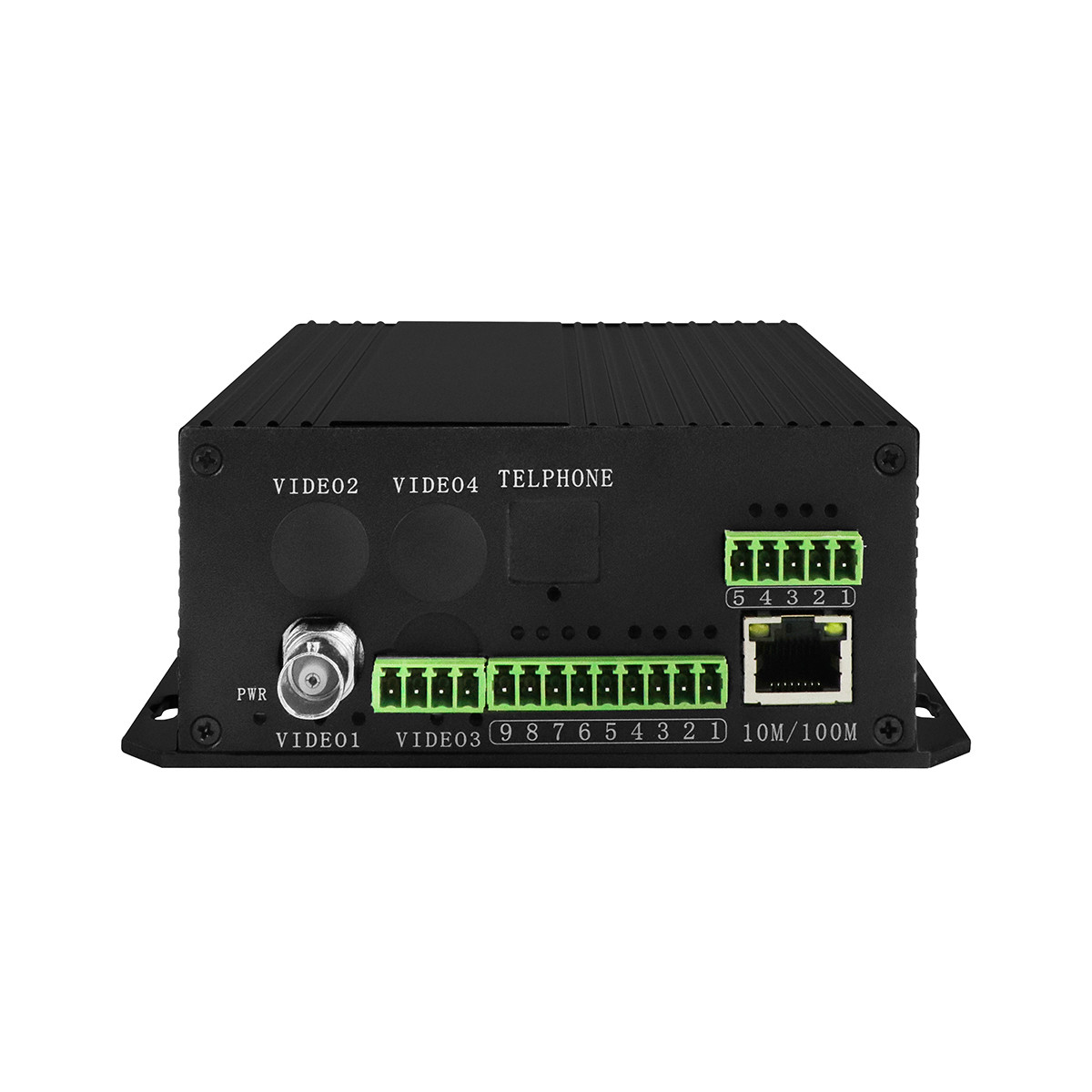

Número do modelo: OM610-1V↑2A↑↓3D↑↓1E2K↑↓WT/R
1Ch vídeo para a frente + 2Ch áudio bidirecional + 1Ch dados RS485 bidirecionais semi-duplex + 2Ch dados RS232 bidirecionais, +1 Ethernet 10/100 Mbit, + 2Ch alarme bidirecional (contacto próximo),Fibra única de modo único FC, 20 km, DC5V2A
É bom escrever o nome do modelo e o seu logotipo.

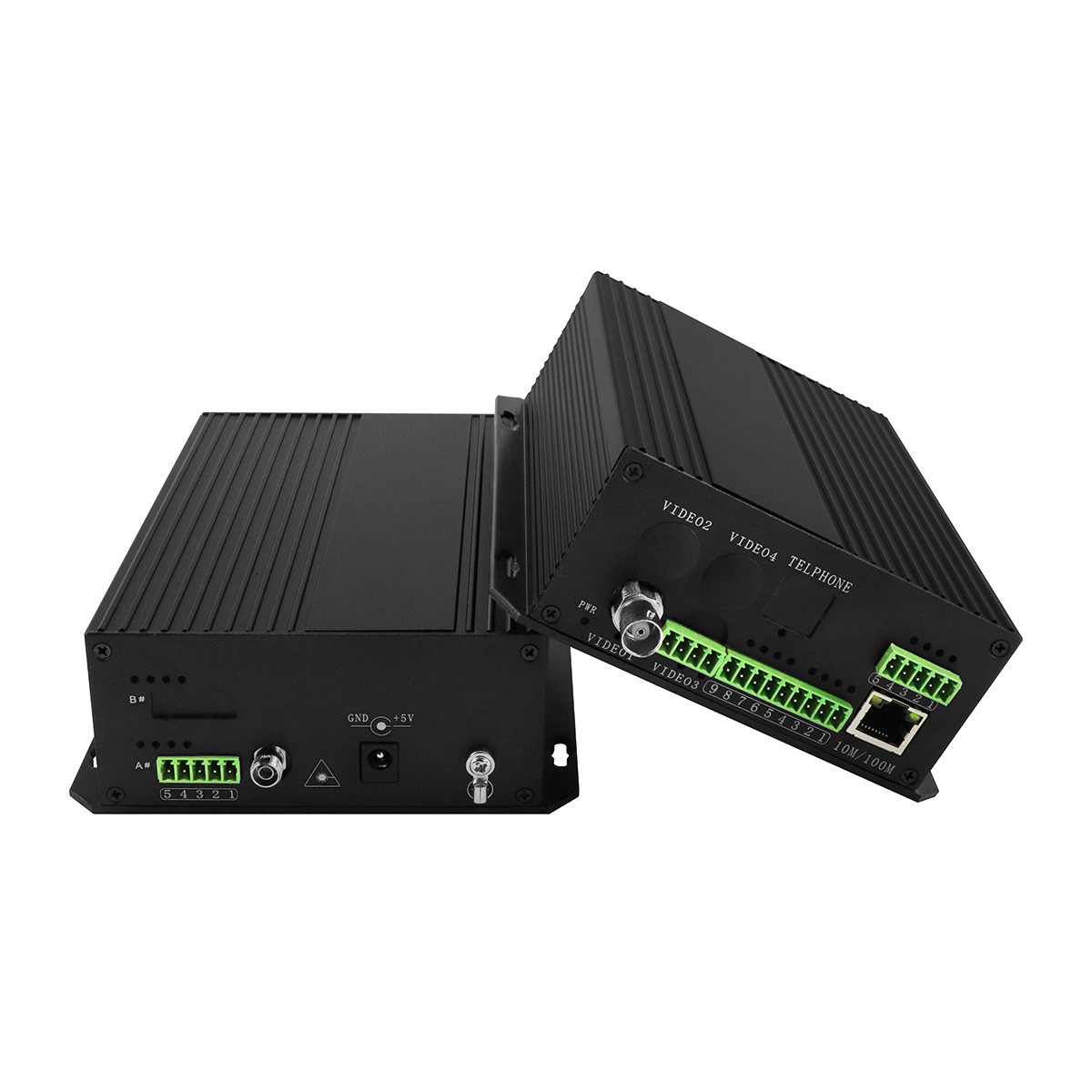

Transmissor e receptor de vídeo óptico, também designados por conversores de fibras, conversores de mídia, conversores de vídeo óptico,são um par de dispositivos de transmissão de CCTV que transmitem e recebem sinais de CCTV de alta fidelidade de vídeo, áudio, dados, telefone, fechamento de contato, Ethernet, etc., e projetado para estender o limite coaxial de 500 metros e obter sinais de CCTV conectados a 80 km no máximo em cabo de fibra óptica.
Características fundamentais
- Caixa metálica robusta
- Baixa perda de ligação óptica ¥ máximo 30 dB
- Sem EMI, RFI e circuito terrestre
- Transmissão bi-di em 1 fibra com WDM
- Nível elevado de quantificação do 8BIT
- Plug-and-play a quente com alimentação por interruptor
- Disponível em sistemas de rack autônomos e de rack 19 ̊3U
Especificações
| Óptica |
| Comprimento de onda |
1310nm/1550nm |
| Potência de saída |
-8~3 dBm |
| Fibra óptica |
Modo único (9/125um) de 20 a 80 km
Multimodo (50/125um) 1Km, (62.5/125um) 500m
|
| Receber sensibilidade |
-30 dBm |
| Interface |
FC/ST/SC/LC |
| Vídeo |
| Largura de banda |
8 MHz |
| Sistemas compatíveis |
NTSC/PAL/SECAM |
| Impedância/Tensão |
BNC 75Ω (desbalanceado) / 2.0Vp-p |
| Ganho diferencial |
< ± 1% |
| Fase diferencial |
< ± 1 |
| Relação S/N |
> 60 dB ((peso)) ((8 bits)) |
| Interface |
BNC |
| Dados |
| Protocolo de dados |
RS232, RS422, RS485, Manchester, dados BIPHASE |
| Largura de banda |
0~300kbps |
| Taxa de erros |
10-9 |
| Interface |
Terminal de Phoenix |
| Áudio |
| Impedância / Tensão |
600 ohm (desbalanceado) / 2.0Vp-p |
| Resposta de frequência |
10 ~ 20 kHz |
| Distorção Harmônica Total |
< 0,05% |
| Fase diferencial |
< ± 1 |
| Relação S/N |
> 95 dB (peso) |
| Interface |
Terminal de Phoenix |
| Taxa de amostragem |
48k Hz |
| Resolução |
16 bits |
| Fechamento do contacto |
| Entrada de sinal |
Alarme, entrada binária, suporte TTL, RS-232/422/485 ou botão de interruptor passivo |
| Saída de sinal |
Alarme arbitrário, saída binária, TTL de suporte, RS-232/422/485 ou saída de relé |
| Interface |
Terminal de Phoenix |
| Ethernet |
| Modo de trabalho |
Full duplex / half duplex, sensoriamento automático |
| Velocidade da rede |
10/100Mbps, sensoriamento automático |
| Interface |
RJ45 |
| Eletrônico, ambiental, mecânico. |
| Tensão de funcionamento |
Autônomo:220VAC a 5V/12VDC, Rack: duplo 220V/-48V AC, cartão: alimentado por chassi |
| Temperatura de funcionamento |
-35°C+75°C |
| Temperatura de armazenamento |
-45°C+85°C |
| Humidade |
0~95% não condensantes |
| Dimensões e Peso |
Autônomo e cartão: depende de diferentes configurações
Chassi: 19 ′3U
|
Aplicação
- Protecção da segurança da via expressa e sistema de estações de pedágio
- Sistema de monitorização do tráfego urbano
- Campo de petróleo de potência electrónica, transmissão de programas da estação de televisão
Opções de encomenda
| OM610-1V↑1D↓1P1E WT/R |
1ch vídeo Tx + 1ch dados RS485 Rx + 1ch 10/100M Ethernet + 1 telefone. |
| OM610-1V↑2D↓2A↑1E WT/R |
1ch vídeo Tx + 2ch dados RS485 Rx + 2ch áudio Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R |
1ch vídeo Tx + 2ch dados RS485 Rx + 2ch áudio Tx + 1ch fechamento de contato Tx |
| OM610-2P1EWT/R |
2ch Telefone + 1ch 10/100M Ethernet |
| OM610-2V↑1D↓1P1E WT/R |
2ch vídeo Tx + 1ch dados RS485 Rx + 1ch 10/100M Ethernet + 1 telefone. |
| OM610-2V↑2D↓2A↑1E WT/R |
2ch vídeo Tx + 2ch dados RS485 Rx + 2ch áudio Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R |
4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R |
4ch Telefone+ 2ch dados RS485 Rx |
| OM610-4V↑1D↓4E WT/R |
Vídeo 4ch Tx + 1ch dados RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R |
4ch vídeo Tx + 1ch dados RS485 Rx + 4ch telefone |
| OM610-4V↑12D↓WT/R |
4ch vídeo Tx + 12ch dados RS485 Rx |
Perguntas frequentes
1Posso ter a minha própria caixa de embalagem?
Sim, a caixa de embalagem padrão não tem letras chinesas ou logotipo.
Está tudo bem para personalizar a sua própria versão como colocar o seu logotipo, nome do modelo ou slogans nele.
2Quais são os seus termos de pagamento?
Na maioria dos casos, fazemos transferência T/T e o montante total deve ser cobrado antes do envio.
Para encomendas de amostras, recebemos pagamento PayPal por tempo de processamento mais curto.
Às vezes o pagamento pelo Alipay ou WeChat é bom, depende dos casos.
3Tem alguma certificação?
Sim, a nossa empresa é certificada ISO9001.
Temos certificados CE/FCC/RoHS/E-mark/CCC para os nossos modelos.
Como é que é o rótulo?
Para cada peça de produto fabricado, serão feitas duas cópias, uma colocada no dispositivo e a outra na caixa de embalagem.
Está disponível em diferentes idiomas e conteúdos, para que possa adicionar o seu logotipo ou o nome do modelo.
