Casa /Produtos/conversor ótico digital video/HD 3G SDI Vídeo Digital Converter Óptico Com Bidi RS485 10/100M Ethernet 20km DC5V

HD 3G SDI Vídeo Digital Converter Óptico Com Bidi RS485 10/100M Ethernet 20km DC5V

1 par
MOQ
Negociável
preço
HD 3G SDI Vídeo Digital Converter Óptico Com Bidi RS485 10/100M Ethernet 20km DC5V
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Nome do produto: Conversor de fibra Ethernet de dados de vídeo HD-SDI
Dimensão: 179 mm*130,5 mm*50 mm
Distância: 20 km
Fornecimento de energia: DC5V2A
Dados: Bi-direcional RS485
taxa Ethernet: 10/100Mbps
Destacar:

conversor 1ch ótico digital video

,

conversor rs485 ótico digital video

,

vídeo de 20km ao conversor da fibra ótica
Informação básica
Lugar de origem: Shenzhen, China
Marca: Olycom
Certificação: CE RoHS FCC
Número do modelo: OM615-1D1EHDSDIWT/R
Documento: video converter series.pdf
Condições de Pagamento e Envio
Detalhes da embalagem: 1 par em uma caixa, 1kg (G.W)
Tempo de entrega: 4~8 dias de trabalho
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 300 pares/mês
Descrição de produto

3G SDI vídeo RS485 dados 10/100M Ethernet conversor de fibra óptica



Introdução



  1. Receptor de dados de vídeo Ethernet através de um transmissor de fibra óptica, também referido como conversor de mídia de vídeo, conversor de dados de Ethernet para fibra RS485, conversor óptico de vídeo digital SDI,Extensão de sinais de vídeo HD-SDI para longas distâncias até 40 km.
  2. Este extensor de fibra óptica de vídeo HD-SDI reconhece e transmite automaticamente sinais SDI, HD-SDI, com áudio e metadados incorporados.
  3. Além disso, este extensor óptico Ethernet de vídeo SDI é totalmente compatível com os padrões de vídeo digital SMPTE 259M, 292M, 424M e ITU, e ideal para uso em sinalização digital, transmissão, encenamento,e aplicações de CCTV HD



Características fundamentais



  • Equalização de entrada e re-clocking em saídas tamponadas
  • Indicadores LED de estado em tempo real
  • Caixa metálica robusta
  • Solução à prova de relâmpagos
  • Baixa perda de ligação óptica ¥ máximo 30 dB
  • Sem EMI, RFI e circuito terrestre
  • Transmissão bi-di em 1 fibra com WDM
  • Disponível em sistemas de racks autônomos e 3U



Especificações



Óptica
Comprimento de onda 1310nm/1550nm
Tipo de fibra e distância Multimodo (50/125um) 5Km, (62.5/125um) 2Km modo único (9/125um) 20Km / 40Km
Potência de transmissão -5 a -10 dBm
Receber sensibilidade -26 dBm a -30 dBm
Perda de retorno > 14 dB
Jitter < 0, 2 IU
Interface SC
Vídeo
Tipo de sinal Sinais de vídeo HD-SDI e SDI
Ganho Unidade
Resolução 8 ou 10 bits, automático
Taxas de dados 270 Mbps, 1.485 Gbps
Normas de exploração SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120
Bloqueio automático da taxa de dados - Sim, sim.



Entrada de vídeo - Transmissor
Número/tipo de sinal 2 vídeos SDI ou HD-SDI de ligação única 1 para Tx, 1 para pré-visualização local
Interface 2 mulheres BNC
Impedância 750 ohms
Taxas de dados 19 Mbps a 1.485 Gbps
Nível nominal 0.8 Vp-p
Níveis mínimos/máximos 0.5 V a 1,0 Vp-p
Perda de retorno ≥ 15 dB @ 5 MHz a 1,5 GHz, ≥ 10 dB @ 1,5 GHz a 3,0 GHz
Equalização do cabo de entrada Automático para perda de cabo até -30 dB



Saída de vídeo - Receptor
Número/tipo de sinal 2 SDI de ligação única ou vídeo HD-SDI 1 para Rx, 1 para backup / compartilhamento
Interface 2 mulheres BNC
Impedância 750 ohms
Re-clocking Automático para 270 Mbps, 1.485 Gbps ou desviado para taxas não reconhecidas
Nível nominal 0.8 Vp-p
Níveis mínimos/máximos 0.5 V a 1,0 Vp-p
Perda de retorno < 25 dB @ 100 MHz



Dados
Protocolo de dados RS485, Manchester, dados BIPHASE
Largura de banda 0~300kbps
Taxa de erros 10-9
Interface Terminal de Phoenix



Ethernet
Modo de trabalho Full duplex / half duplex, sensoriamento automático
Velocidade da rede 10/100Mbps, sensoriamento automático
Interface RJ45



Eletrônico, ambiental, mecânico.
Tensão de funcionamento

Autônomo:220VAC a 5V/12VDC, Rack: duplo 220V/-48V AC

Cartão: alimentado por chassi
Temperatura de funcionamento -35°C+75°C
Temperatura de armazenamento -45°C+85°C
Humidade 0~95% não condensantes
Dimensões e Peso

Autônomo e cartão: depende de diferentes configurações

Chassi: 19 ′3U



Aplicação



  • Sistema de monitorização do tráfego urbano
  • Monitorização militar (defesa das fronteiras, defesa nacional)
  • Monitorização industrial (aeroporto, fábrica química, caminho-de-ferro, etc.)
  • Sistema de monitorização dos edifícios e dos campus

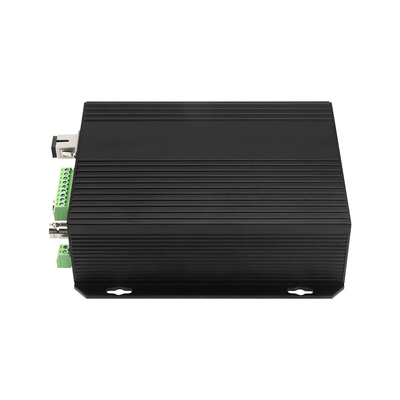

HD 3G SDI Vídeo Digital Converter Óptico Com Bidi RS485 10/100M Ethernet 20km DC5V 0



Detalhes de encomenda



OM610-4P2D↓WT/R 4ch Telefone+ 2ch dados RS485 Rx
OM610-4V↑1D↓4E WT/R Vídeo 4ch Tx + 1ch dados RS485 Rx + 4ch 10/100M Ethernet
OM610-4V↑1D↓4PWT/R 4ch vídeo Tx + 1ch dados RS485 Rx + 4ch telefone
OM610-4V↑12D↓WT/R 4ch vídeo Tx + 12ch dados RS485 Rx
OM610-2D↓8PWT/R 2ch dados RS485 Rx + 8ch Telefone
OM610-20D↓WT/R 20ch dados RS485 Rx
OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R 1ch vídeo bidimensional + 1ch dados bidimensional RS485 + 1ch áudio bidimensional + 1ch fechamento de contato bidimensional
OM610-2D↑↓4A↑↓1E WT/R 4ch áudio bi-di + 2ch dados bi-di RS485 + 1ch Ethernet 10/100M
OM610-1V↑1D↑↓3A↑2K↑↓WT/R 1ch vídeo Tx + 2ch bi-di RS485 dados + 3ch áudio Tx + 1ch bi-di fechamento de contato



Mais imagens de produtos

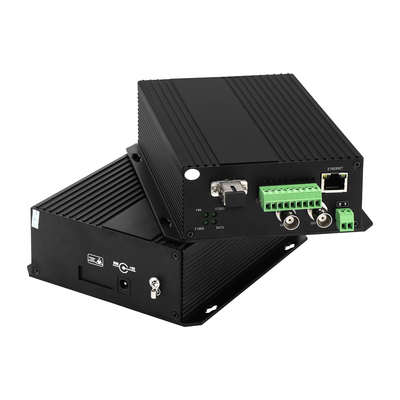

HD 3G SDI Vídeo Digital Converter Óptico Com Bidi RS485 10/100M Ethernet 20km DC5V 1

HD 3G SDI Vídeo Digital Converter Óptico Com Bidi RS485 10/100M Ethernet 20km DC5V 2
