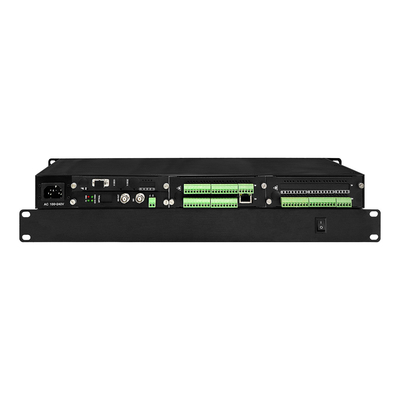

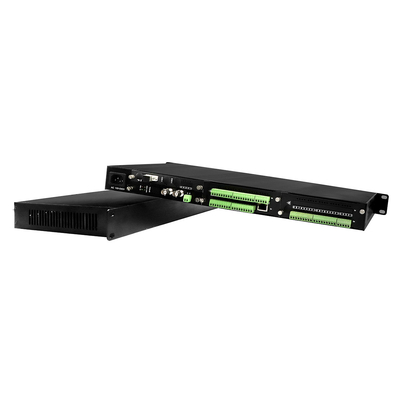

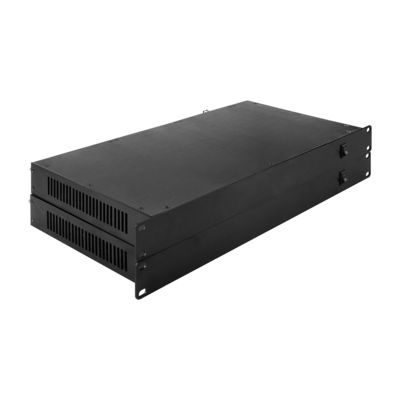

3G SDI Video Ethernet Data Fiber Converter Bidi RS232 Contato de fechamento Extensor óptico 1U Rack

Óptica

Comprimento de onda

1310nm/1550nm

Tipo de fibra e distância

Multimodo (50/125um) 5Km, (62.5/125um) 2Km modo único (9/125um) 20Km / 40Km

Potência de transmissão

-5 a -10 dBm

Receber sensibilidade

-26 dBm a -30 dBm

Perda de retorno

> 14 dB

Jitter

< 0, 2 IU

Interface

SC

Vídeo

Tipo de sinal

Sinais de vídeo digital HD-SDI, SDI e 3G-SDI

Ganho

Unidade

Resolução

8 ou 10 bits, automático

Taxas de dados

270 Mbps, 1.485 Gbps, 2.970 Gbps

Normas de exploração

SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120

Bloqueio automático da taxa de dados

- Sim, sim.

Dados

Protocolo de dados

RS232, RS485, Manchester, dados BIPHASE

Largura de banda

0~300kbps

Taxa de erros

10-9

Interface

Terminal de Phoenix

Áudio

Impedância / Tensão

600 ohm (desbalanceado) / 2.0Vp-p

Resposta de frequência

10 ~ 20 kHz

Distorção Harmônica Total

< 0,05%

Fase diferencial

< ± 1

Relação S/N

> 95 dB (peso)

Interface

Terminal de Phoenix

Taxa de amostragem

48k Hz

Resolução

16 bits

Fechamento do contacto

Entrada de sinal

Alarme, entrada binária, suporte TTL, RS-232/422/485 ou botão de interruptor passivo

Saída de sinal

Alarme arbitrário, saída binária, TTL de suporte, RS-232/422/485 ou saída de relé

Interface

Terminal de Phoenix

Ethernet

Modo de trabalho

Full duplex / half duplex, sensoriamento automático

Velocidade da rede

10/100Mbps, sensoriamento automático

Interface

RJ45

Eletrônico, ambiental, mecânico.

Tensão de funcionamento

Rack: duplo 11~240V AC

Temperatura de funcionamento

-35°C+75°C

Temperatura de armazenamento

-45°C+85°C

Humidade

0~95% não condensantes
