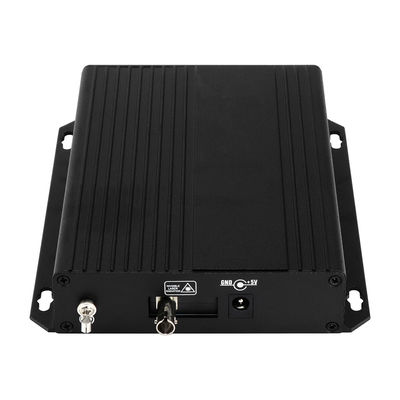

Conversor de dados bidirecional de áudio balanceado de fibra óptica de vídeo analógico BNC CCTV
Introdução
nome do modelo: OM610-2V2D2AWT/R, pode escrever o seu nome de modelo
função básica: extensor de áudio de dados de vídeo sobre fibra
categoria: Conversor óptico de vídeo
aplicação: vigilância CCTV, projetos em ambientes governamentais e médicos
- Extensão de 30km em fibra monomodo
- Conector ST
-
Caixa metálica robusta
-
Sem EMI, RFI e loop de terra
- Alto nível de quantificação de 8 bits
-
Disponível em sistemas autônomos e em rack 19”3U
-
Baixa perda de link óptico – máx. 30dB
-
Plug-and-play a quente com fonte de alimentação comutável
Especificação
| Óptico |
| Comprimento de onda |
1310nm/1550nm |
| Potência de saída |
-8~3dBm |
| Fibra Óptica |
Monomodo (9/125um) 20Km a 80Km
Multimodo (50/125um) 1Km, ( 62.5/125um) 500m
|
| Sensibilidade de recepção |
-30dBm |
| Interface |
ST |
| Vídeo |
| Largura de banda |
8MHZ |
| Sistemas compatíveis |
NTSC/PAL/SECAM |
| Impedância/Tensão |
BNC 75Ω (desbalanceado) / 2.0Vp-p |
| Ganho diferencial |
< ±1% |
| Fase diferencial |
< ±1 |
| Relação S/N |
>60dB(ponderado)(8 bits) |
| Interface |
BNC |
| Dados |
| Protocolo de dados |
RS232, RS422, RS485, Manchester, dados BIPHASE |
| Largura de banda |
0~300kbps |
| Taxa de erro |
10-9 |
| Interface |
Terminal Phoenix |
| Áudio |
| Impedância / Tensão |
600ohm(desbalanceado) / 2.0Vp-p |
| Resposta de frequência |
10~20kHz |
| Distorção harmônica total |
<0.05% |
| Fase diferencial |
< ±1 |
| Relação S/N |
>95dB(ponderado) |
| Interface |
Terminal Phoenix |
| Taxa de amostragem |
48k Hz |
| Resolução |
16 bits |
| Chassis e Placas |
| Quantidade de slots do chassis |
18 slots |
| Compatibilidade (com placas) |
Placas de 1~4 canais (18 peças); Placas de 8 canais (9 peças) |
| Flexibilidade |
Suporta instalação mista de diferentes configurações |
| Placas |
Em PCB de 4 canais (153x100x10mm) ou tamanho de PCB de 8 canais (153x100x25mm)
configurações que exigem tamanho maior não podem ser usadas com este sistema
|
| Elétrico. Ambiental. Mecânico |
| Tensão de operação |
Autônomo: 220VAC a 5V/12VDC, Rack: AC duplo 220V/-48V
Placa: alimentada pelo chassis
|
| Temperatura de operação |
-35℃～+75℃ |
| Temperatura de armazenamento |
-45℃～+85℃ |
| Umidade |
0~95% sem condensação |
| Dimensão e Peso |
Autônomo e placa: depende de diferentes configurações, Chassis: 19”3U |
Aplicação
- Sistema de monitoramento de edifícios e campus
- Defesa de fronteira, defesa nacional monitoramento
- Sistema de monitoramento de cidade segura
Opções de Pedido
| OM610-4EWT/R |
4 canais Ethernet 10/100M |
| OM610-4P2D↓WT/R |
4 canais Telefone + 2 canais de dados RS485 Rx |
| OM610-4V↑1D↓4E WT/R |
4 canais de vídeo Tx + 1 canal de dados RS485 Rx + 4 canais Ethernet 10/100M |
| OM610-4V↑1D↓4PWT/R |
4 canais de vídeo Tx + 1 canal de dados RS485 Rx + 4 canais Telefone |
| OM610-4V↑12D↓WT/R |
4 canais de vídeo Tx + 12 canais de dados RS485 Rx |
| OM610-2D↓8PWT/R |
2 canais de dados RS485 Rx + 8 canais Telefone |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R |
1 canal de vídeo bidirecional + 1 canal de dados RS485 bidirecional + 1 canal de áudio bidirecional + 1 canal de fechamento de contato bidirecional |
| OM610-2D↑↓4A↑↓1E WT/R |
4 canais de áudio bidirecional + 2 canais de dados RS485 bidirecional + 1 canal Ethernet 10/100M |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R |
1 canal de vídeo Tx + 2 canais de dados RS485 bidirecional + 3 canais de áudio Tx + 1 canal de fechamento de contato bidirecional |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R |
4 canais de vídeo Tx + 2 canais de dados RS485 Rx + 2 canais de áudio Tx + 1 canal Ethernet 10/100M + 1 canal Telefone + 2 canais de Fechamento de Contato Tx |

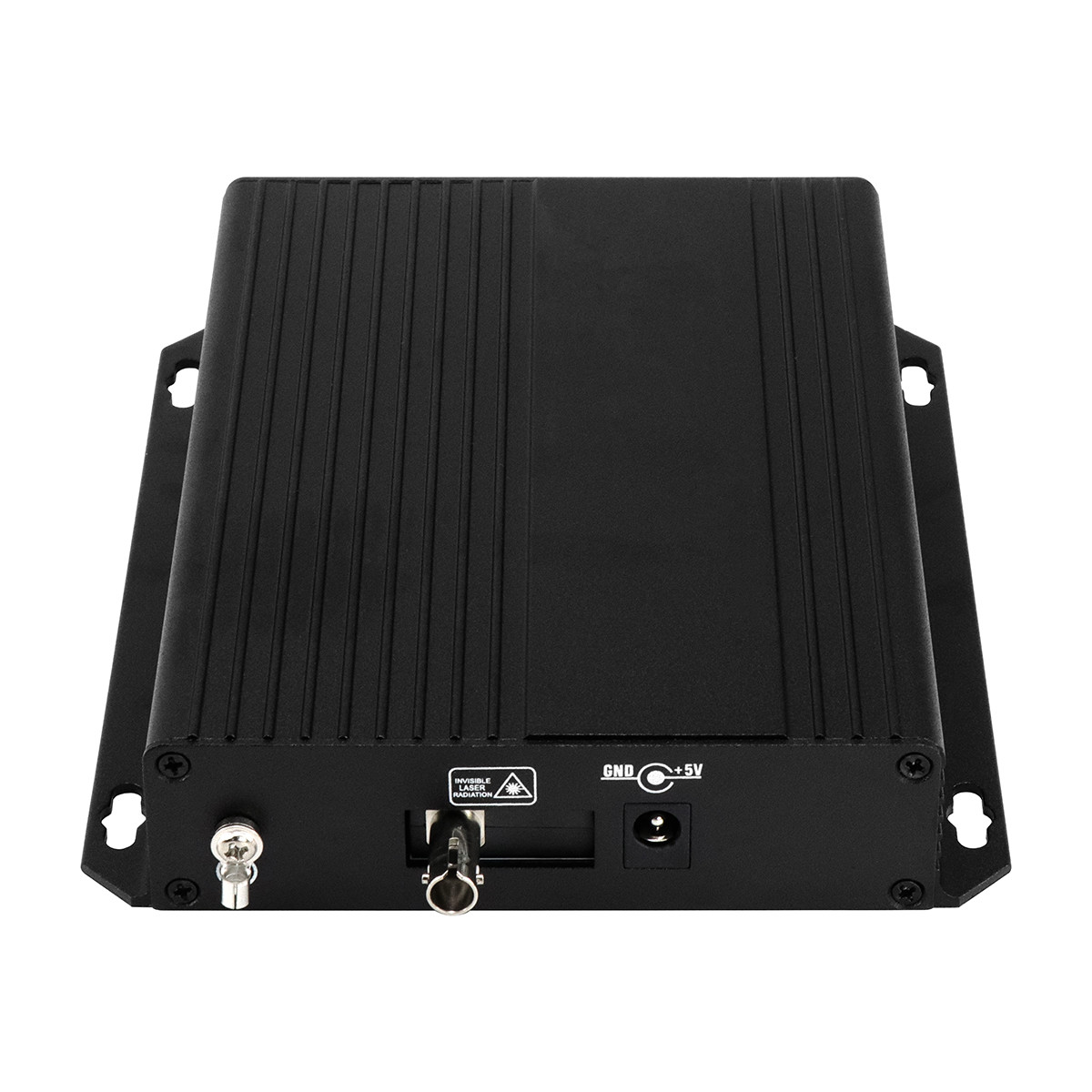

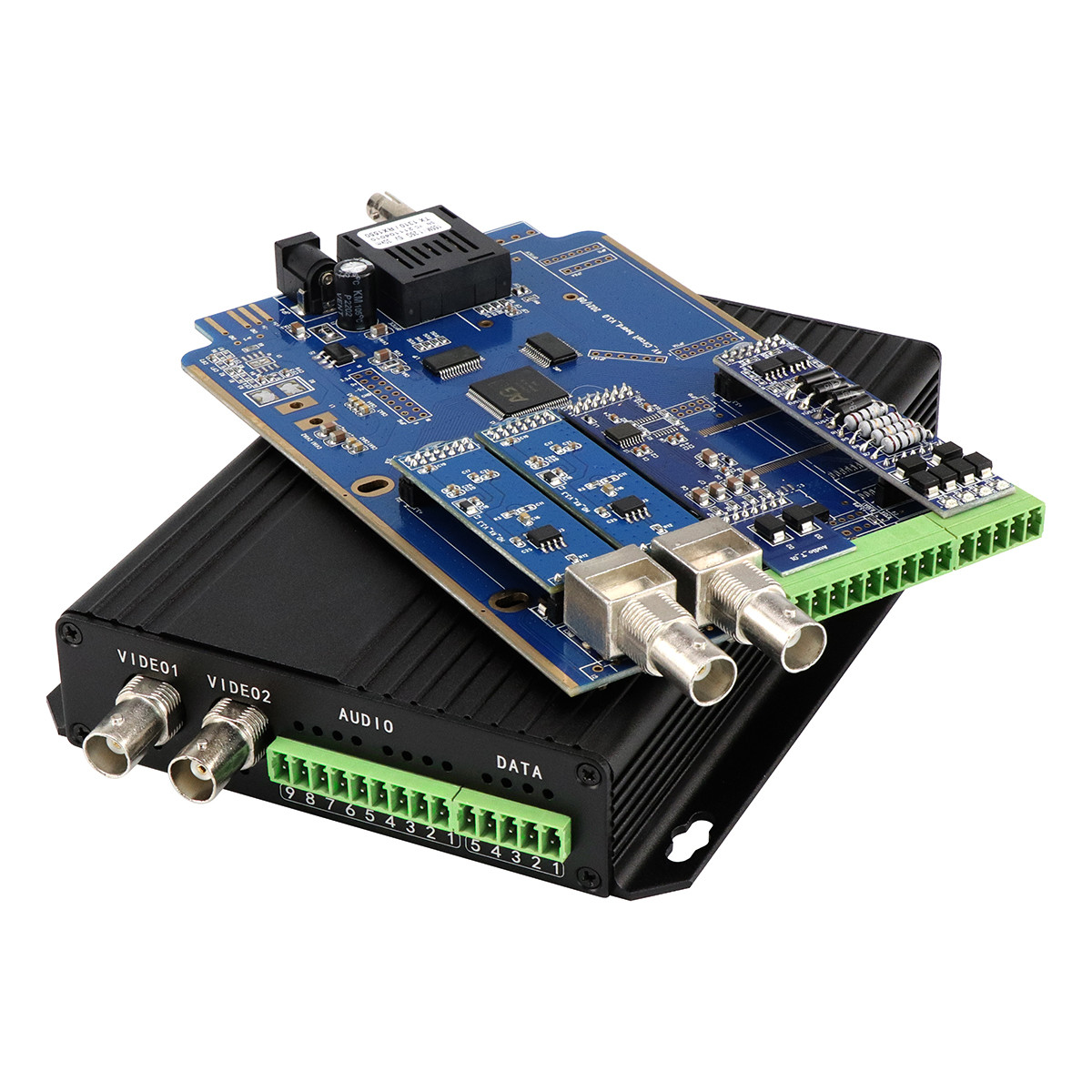

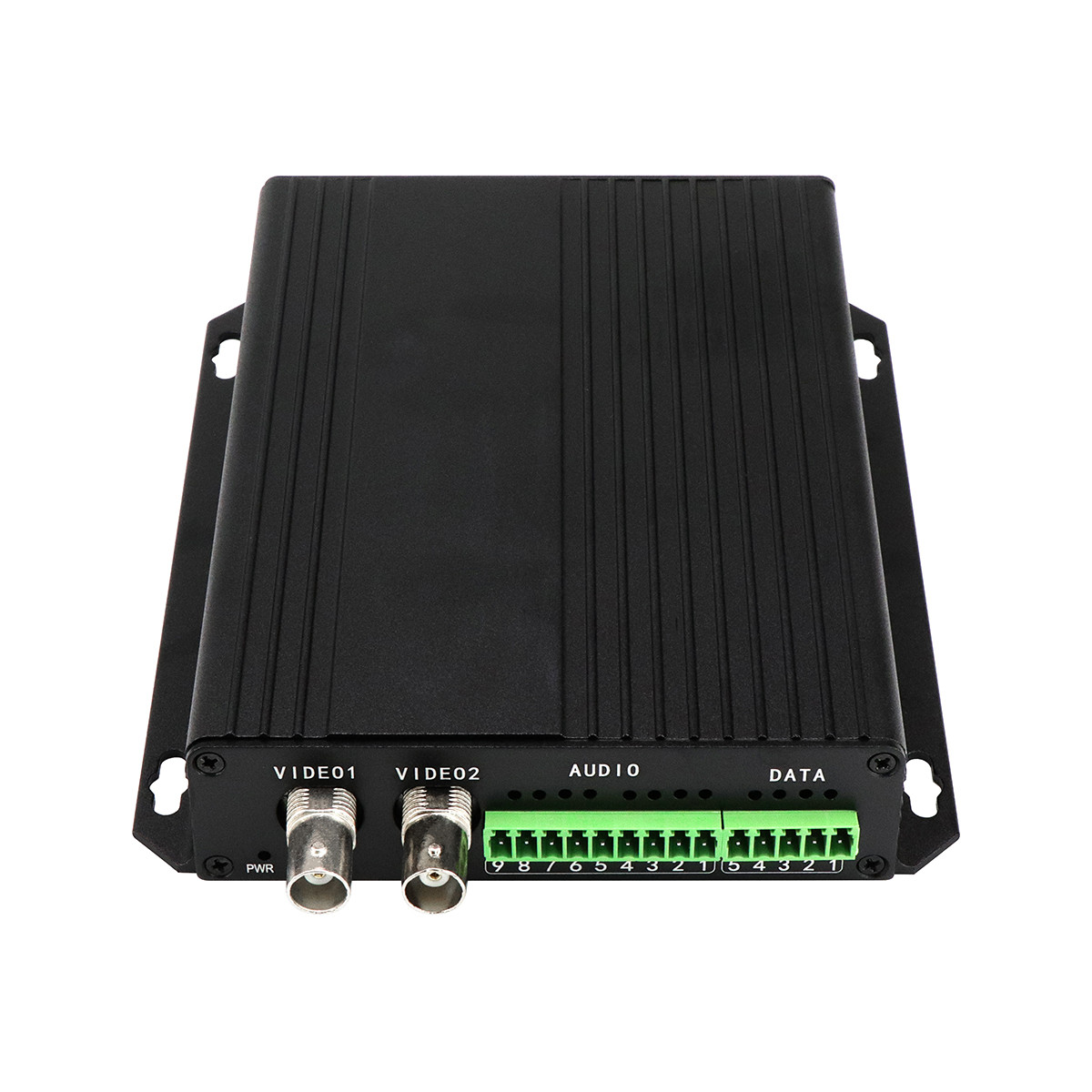

Imagens Reais
Caixa de Embalagem
