Switch PoE Gigabit Ethernet Gerenciado L2 8 Portas
Principais Características do Switch PoE Olycom
- 8*10/100/1000Base-T RJ45 PoE, 2*1000/2500Base-X slots SFP
- Entrada de energia redundante 44-57V com proteção contra inversão de polaridade/sobrecorrente
- Conformidade com o padrão IEEE802.3af PoE e IEEE802.3at PoE+
- VLAN/Classificação VLAN/QinQ/STP, RSTP, MSTP
- Espelhamento de porta/DHCP/Multicast/ACL/IGMP/QoS/LLDP/802.1X/Dying Gasp/SFP DDM
- Gerenciamento IPV6/Gerenciamento PoE/Web/SNMP/Telnet/TFTP/Atualização Web
- Suporte ao protocolo G.8032 ERPS, tempo de recuperação ≤20ms
- Suporte a proteção contra surtos de 6KV e ESD: Ar-15kV, Contato-8kV Proteção

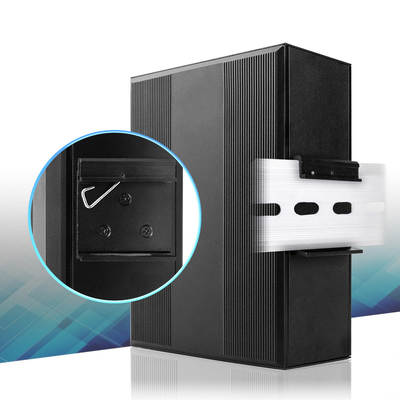

- Design de hardware IP40 sem ventoinha e trilho Din
- Temperatura de operação: -40℃~+75℃
Com as características acima, é uma solução ideal para vigilância IP, vento, eletricidade, automação de montagem, PIS de metrô, SCADA de energia, tratamento de esgoto, metalurgia, transporte inteligente, transporte ferroviário, militar e outras indústrias
Dados Técnicos do Switch Gerenciado L2
| Nome do Produto |
Switch Ethernet Industrial Gerenciado Layer 2+ de Taxa Híbrida de 10 Portas com PoE |
| Modelo nº |
IM-FP188GW |
| Porta |
2*100/1000/2500Mpbs portas SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
8*10/100/1000M UTP RJ45 (Suporte a detecção automática MDI/MDIX)
|
| Protocolo |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Recursos de Comutação |
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento:<10us
Largura de banda do sistema: 26Gbps (sem congestionamento de tráfego)
Tamanho da DRAM: 128M
Tamanho da Flash: 16M
Tamanho do buffer de pacotes: 4Mb
ID da VLAN: 4096
Tamanho da Tabela de Endereços MAC: 8K
Jumbo Frame: 9.6KB
|
| Mídia de Rede |
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100/1000BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
|
| LEDs |
Energia, rede, fibra
PWR: Energia
Laranja: Link/ACT
Verde: Velocidade da Rede 1000M (desligado quando é 100Mb/s)
Fibra: FX1
|
| Fonte de Alimentação |
Tensão de entrada: 48V (máx. 52V)
Tensão de saída PoE: 48V
Potência de saída PoE única: 30W (porta 1~8)
Orçamento máximo: 240W
Conexão reversa: suporte
Distância PoE: 100 metros
|
| Fiação PoE |
PoE af/at: 1/2 (V+), 3/6 (V-) |
| Ambiente |
Temperatura de trabalho: -40°C～75°C
Temperatura de armazenamento: -40°C～85°C
Umidade de trabalho: 10%～90%, sem condensação
Umidade de armazenamento: 10%～95%, sem condensação
|
| Padrões da Indústria |
ESD: IEC61000-4-2, ±15KV ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surtos: IEC61000-4-5, Diferencial ±2KV, Comum±6KV
|
| Certificação |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4: 2014
|
| Informações Mecânicas |
Concha: Concha de metal corrugado, nível de grau IP40
Dimensão: 158*115*60mm
Método de montagem: Trilho Din/Montagem em parede
Peso: 0,75Kg/0,9Kg (Líquido/Bruto)
|
| Garantia |
3 anos, suporte técnico vitalício |
GUI da Web
Recursos de Software
- Suporte a diagnóstico de cabos e pode localizar o ponto de falha
- Suporte a IEEE802.3az EEE (Energy Efficient Ethernet) Management, otimiza o consumo de energia
- Suporte a STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Suporte a QoS, QoS de classificação de transporte, CoS, controle de largura de banda (direção de entrada/saída), supressão de tempestades, serviços diferenciados
- Suporte a IEEE802.1q VLAN, porta VLAN, baseado em Mac VLAN, IP subnet VLAN, Protocol VLAN, conversão VLAN, MVR
- Suporte a agregação de link dinâmico IEEE802.3ad LACP, agregação de link estático
- Suporte a IGMP/MLD snooping V1/V2/V3, filtragem/modulação IGMP, busca IGMP
- Suporte a relatório de agente IGMP, MLD snooping
- Segurança: baseado em porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Suporte a CLI semelhante ao Cisco®, gerenciamento Web, SNMP v1/v2c/v3, Telnet
- Suporte a atualização de software via TFTP e HTTP, redundância de firmware evita falha na atualização
- Suporte a cliente DHCP/Relay/Snooping/Snooping opção 82/Relay opção 82
- Suporte a RMON, MIB II, imagem espelhada, log de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Suporte a servidor IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Aplicação
- Qualquer rede que utilize uma mistura de cobre e fibra
- Conectividade e comunicação IP
- Sistema de CFTV, como câmera de rede, controle de acesso
Desenho Mecânico

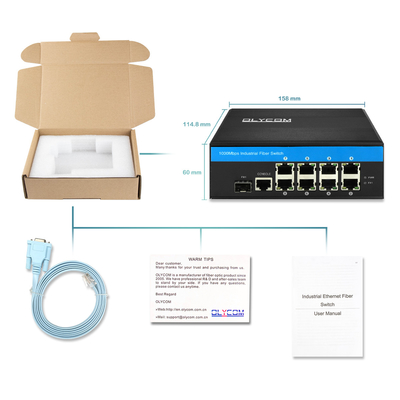

Lista de Embalagem
- 1pc switch
- 1pc cabide de parede 1pc manual do usuário
- 1pc cabo de console
- 1pc cartão de garantia
| Módulo de Fibra Industrial |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Fonte de Alimentação DIN Industrial |
| IM-DAC220/DC48V2.5A |
AC220V para DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V para DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V para DC48V10A, -40℃～70℃ |
FAQ
1, Em qual chip se baseia?
Olycom: Vitesse
2, Posso personalizá-lo?
Olycom: Sim
Apoiamos serviços OEM como logotipo, nome do modelo, etiqueta, máscara de PVC e peças do produto (kit de montagem, bloco de terminais de energia, etc.)
3, Posso conectá-lo com dispositivos 10/100M?
Olycom: Sim
Para portas LAN, elas são de detecção automática 10/100/1000M
Para portas de fibra, configure a velocidade de 100Mbps via GUI Web ou CLI
4, Posso desligar a função PoE para algumas portas quando necessário?
R: Sim
Todos os switches gerenciados PoE desta série suportam gerenciamento PoE
Basta definir o status PoE via GUI Web ou CLI
5, Vocês fazem SKD/CKD?
R: Sim
Como fábrica, lidamos com isso muitas vezes.
