Switch Industrial Gigabit de Fibra Óptica Não Gerenciado Olycom de 4 Portas
Principais Características do Switch de Rede Olycom
- Fornece PoE ativo (DC48V) para câmeras IP PoE, WAPs, etc. através de cabo de cobre Cat5 ou superior
- 2 portas de fibra SFP de 100/1000Mbps com detecção automática
- 2x10/100/1000Mbps RJ45 com detecção automática, IEEE 802.3af/at com alimentação nas portas 1~4
- Detecta os modos PoE (Não-PoE, compatível com 802.3af/at) dos equipamentos elétricos conectados
- Proteção contra surtos Ethernet de 6KV, adapta-se a ambientes externos adversos
- Suporta Auto MDI/MDIX
- Modo de controle de fluxo: duplex integral com padrão IEEE 802.3x, half-duplex com padrão Back pressure
- Compatível com IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX
- Instalação em trilho DIN ou parede
- Alcance de energia de até 100 metros
- Conforme os padrões FCC e CE
- Um mecanismo de comutação store-and-forward

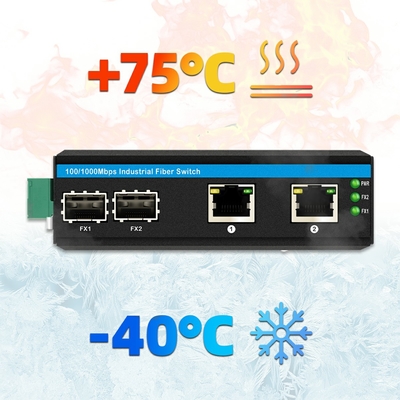

- Temperatura ambiente de operação: -40°C～75°C
É uma solução ideal para vigilância IP, vento, eletricidade, PIS de metrô, automação de montagem, SCADA de energia, tratamento de esgoto, metalurgia, transporte inteligente, transporte ferroviário, militar e outras indústrias
Especificação do Switch Gigabit Não Gerenciado
| Nome do Produto |
Switch de Fibra PoE Industrial de 10/100/1000Mbps (2F+2TP) |
| Modelo nº |
IM-FP222GE |
| Porta |
2x100/1000M SFP Fibra
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
2x10/100/1000M UTP RJ45 (Suporte a detecção automática MDI/MDIX)
1x6-PIN Terminal de Bloco de Energia
|
| Protocolo |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Recursos de Comutação |
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento:<10us
Largura de banda do sistema: 12Gbps (sem congestionamento de tráfego)
Taxa de encaminhamento: 17.856Mmps
MAC: 4K
Tamanho do buffer de pacotes: 1.75Mb
|
| Mídia de Rede |
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100/1000BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
|
| LEDs |
Energia, Fibra, Rede, PoE
PWR: Energia
Fibra: FX1, FX2
Ligado: a transmissão é normal
Desligado: a transmissão NÃO é normal (módulo óptico com defeito ou desconectado)
Cobre laranja: indicador PoE
Ligado: PoE está funcionando
Desligado: PoE não está funcionando ou este é um dispositivo Não-PoE
Cobre verde: Indicador de velocidade
Ligado: a velocidade de transmissão é de 1000Mbps
Piscando: em transmissão
Desligado: Desconectado ou a velocidade de trabalho é de 10/100Mbps
|
| Consumo de Energia |
Carga total sem PoE ≤5W |
| Fonte de Alimentação |
Tensão de entrada da fonte de alimentação PoE: 48V (máx. 52V)
Potência de saída da fonte de alimentação PoE única: 30W (porta 1~2)
Orçamento total: 60W
Tensão de saída PoE: 48V
Conexão reversa: suporte
|
| Fiação PoE |
1/2 (V+), 3/6 (V-) |
| Ambiente |
Temperatura de trabalho: -40°C～75°C
Temperatura de armazenamento: -40°C～85°C
Umidade de trabalho: 10%～90%, sem condensação
Umidade de armazenamento: 10%～95%, sem condensação
|
| Padrões da Indústria |
ESD: IEC61000-4-2, ±15KV ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surtos: IEC61000-4-5, Diferencial ±2KV, Comum ±6KV
|
| Certificação |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4: 2014
|

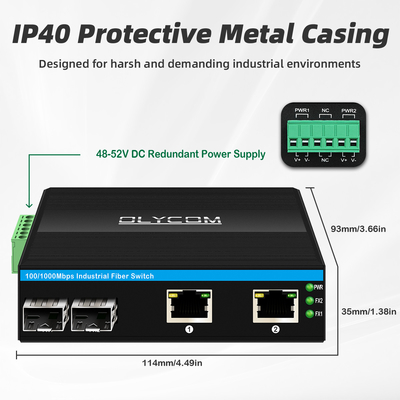

| Informações Mecânicas |
Concha: Concha de metal corrugado, nível de grau IP40
Dimensão: 114*93*35mm
Método de montagem: Montagem em trilho Din/Parede
Peso: 0.35Kg/0.45Kg (Líquido/Bruto)
|
| Garantia |
3 anos, suporte técnico vitalício |
Informações de Embalagem
1pc switch
1pc manual do usuário.
Observação
Acessórios (suporte de trilho DIN, módulo óptico, fonte de alimentação, patchcord, cabo de rede, etc.) NÃO estão incluídos na caixa de embalagem, prepare-os você mesmo ou compre um conjunto completo de nós
Informações da caixa de envio
Tamanho do produto: 11.4*9.3*3.5cm
Tamanho da caixa interna: 23*16.5*5.8cm
Peso do produto: 0.35Kg
Peso da embalagem: 0.45Kg
Tamanho da caixa master: 67*33*47cm
Quantidade da embalagem: 40 peças
Peso da embalagem: 20Kg
Aplicação do Switch Ethernet Externo
- Qualquer rede que utilize uma mistura de cobre e fibra
- Conectividade e comunicação IP
- Sistema de CFTV, como câmera de rede, controle de acesso
Acessórios
| Módulo Óptico Industrial |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Fonte de Alimentação DIN Industrial |
| IM-DAC220/DC48V1.6A |
AC220V para DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V para DC48V2.5A, -40℃～70℃ |
Perguntas frequentes
1, Em qual chip ele se baseia?
Olycom: Realtek
2, Posso personalizá-lo?
Olycom: Sim
Apoiamos serviços OEM como logotipo, nome do modelo, etiqueta, máscara de PVC e peças do produto (kit de montagem, bloco de terminais de energia, etc.)
3, Posso conectá-lo com dispositivos de 10/100M?
Olycom: Sim
As portas de fibra suportam módulos ópticos de 100M ou 1G, plug-and-play, sem necessidade de configuração extra
As portas de cobre são auto-adaptativas de 10/100/1000M
4, É gerenciado?
Olycom: Não
É apenas plug-and-play simples, mas temos um modelo gerenciado (IM-FP222GM)
