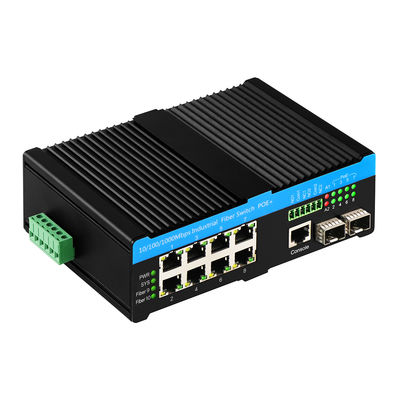

Olycom 8 Port PoE++ Network Gigabit Managed Switch
Características principais do interruptor PoE de 90 watts
- Portas RJ45 de detecção automática de 8 x 10/100/1000Mbps, suporte a MDI/MDIX automático
- 2 x 100/1000/2500Mbps portas de fibra SFP, 1 x porta CONSOLE para gerenciamentoIEEE 802.3af/at/bt (15.4W/30W/60W/90W) potência até 1 ~ 8 portas RJ45, orçamento 720W
- Suporte ao POE gerido, habilitar/desativar as portas POE, definir o atraso de ligação e a potência de saída do POE
- Indicação em tempo real do nível de tensão, corrente, potência e PD
- Display luminoso de saída de alarme e estado de alarme de suporte (a 2 vias do contacto seco)
- Proteção contra ondas de 6KV Ethernet, adaptada a ambientes externos adversos
Especificação do interruptor poe endurecido
| Nome do produto |
10/100/1000Mbps Gerenciado Industrial POE Fibra Switch ((2F + 8TP) |
| Porto |
2 x 1000Mpbs porta SFP, 1G/2.5G ambas com suporte
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km;
MM: 1310nm, 2Km; 850nm, 500 metros
8x10/100/1000M UTP RJ45 ((Apoio à detecção automática MDI/MDIX)
|
| Padrão |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificador da VLAND |
4096 |
| Quadro Jumbo |
9.6KB |
| Tamanho da tabela de endereços MAC |
8K |
| Características de comutação |
Modo de transmissão: armazenamento e encaminhamento
Largura de banda do sistema: 26 Gbps (sem engarrafamento)
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
Porta SFP, distância de transmissão: 20 km, 40 km, 60 km, 80 km, 100 km
|

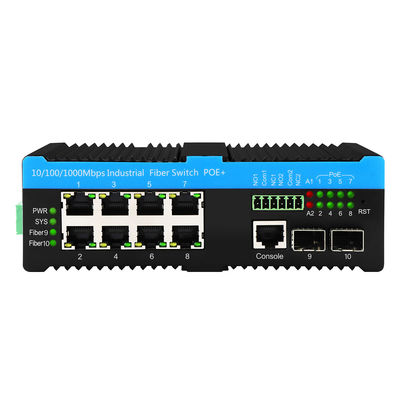

| Lâmpadas LED |
Energia, rede, fibra |

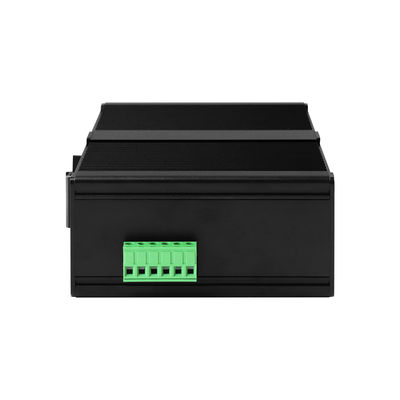

| Fornecimento de energia |
Voltagem de entrada da fonte de alimentação POE: 48V (máximo 57V)
Potência de saída de fonte de alimentação PoE única: 90W (porta 1~8)
Orçamento total: 720 W
Voltagem de saída PoE: 48V
|
| Meio Ambiente |
Temperatura de funcionamento: -40°C/75°C
Temperatura de armazenagem: -40°C a 85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
| Normas do sector |
ESD: IEC61000-4-2, ±15KV de contacto com ar, ±6KV
EFT: IEC61000-4-4, Geral ±6KV
Força: IEC61000-4-5, diferencial ±2KV, comum ±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A112020
FCC: 47 CFR FCC Parte 15 Subparte B ((Classe B) ANSI C63.4:2014
|
| Informações mecânicas |
Concha: Concha metálica ondulada
Classe de segurança: IP40
Dimensões: 165 x 112 x 45,5 mm
Método de montagem: montagem em trilho
|
| Garantia |
Substituição no prazo de 1 ano; reparação em 3 anos |
Gestão
- Suporte STP, RSTP, MSTP, ITU-T G.8032 Ethernet Proteção Anel ((EPR)
- Qos de suporte, classificação de transporte Qos, Cos, controlo da largura de banda ((direcção de entrada/saída), supressão de tempestades, serviços diferenciados
- Suporte a IEEE802.1q VLAN, porta VLAN, baseada em Mac VLAN, sub-rede IP VLAN, protocolo VLAN, conversor VLAN, MVR
- Relatório do Agente de Apoio do IGMP, espionagem do MLD.
- Segurança: baseada em porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Suporte ao Cisco® como CLI, gerenciamento da Web, SNMP v1/v2c/v3, Telnet
- Suporte para RMON, MIB II, imagem espelhada, registro de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Suporte para servidor IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Aplicação do comutador PoE BT de 90 W
Perguntas frequentes
- Orçamento POE máximo de 720W, cada porta Ethernet suporta POE af/at/bt
É aceitável ajustar a saída do POE através da gestão.
Por exemplo: em um teste, você poderia fazer porta Ethernet 1 ~ 8 POE bt 90W.
Em outro, a porta 1~4 POE bt 90W e a porta 5~8 POE a 30W ou sem POE.
Há geralmente 4 níveis de saídas de POE na aplicação real.
15.4W/30W/60W/90W, todos suportados e ajustáveis via gestão.
Verde quando o POE está a funcionar.
Desligado quando o POE estiver desativado.
- Com 2 portas de alarme, é usado para monitorar qualquer estado de funcionamento de 2 portas
É OK monitorar quaisquer 2 portas ((fibra ou Ethernet) via gerenciamento.
Tal como no exemplo acima, a gestão permite ajustar a combinação de portas.
Por exemplo: uma configuração de alarme é Ethernet 5 porta e o outro é fibra 1 porta.
Observe que, neste caso, se a porta Ethernet 6 estiver desligada, a porta de alarme não dará resposta.
Outra maneira de configuração é clicar em todas as portas ((fibra/Ethernet), veja abaixo interface
Se uma porta estiver desligada, a porta do alarme fica vermelha.
Este sistema pode ser configurado através de STP ou ERPS.
Baseado no anel 2-SFP (o formato mais básico)
Seis ou sete interruptores estão bem em um loop, se ele entrar em STP.
Principalmente inúmeras se for pelo ERPS.
Pode fornecer continuamente energia POE++ para dispositivos PD para 8 portas UTP (excluindo portas combinadas).
Isto requer uma fonte de alimentação de 15 A, se estiver a carga total ((48V*15A=720W).
Mas, na aplicação real, não sugerimos ligar muitos dispositivos que consomem muita energia a um único interruptor, isso afetará a estabilidade.
