Switch PoE de Fibra SFP Ethernet Rápido Olycom de 6 Portas
Principais Características do Switch de Rede Industrial
- Fornece PoE ativo (DC48V) para câmeras IP PoE, WAPs, etc. através de cabo de cobre Cat5 ou superior
- 2 portas de fibra SFP de 100 Mbps
- 4x10/100/1000Mbps RJ45 com detecção automática, IEEE 802.3af/at com alimentação nas portas 1~4
- Detecta os modos PoE (Não-PoE, compatível com 802.3af/at) dos equipamentos elétricos conectados
- Proteção contra surtos Ethernet de 6KV, adapta-se a ambientes externos adversos
- Suporta Auto MDI/MDIX
- Modo de controle de fluxo: duplex integral com padrão IEEE 802.3x, half-duplex com padrão Back pressure
- Compatível com IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX
- Instalação em trilho DIN ou parede
- Alcance de energia de até 100 metros
- Conforme os padrões FCC e CE
- Um mecanismo de comutação store-and-forward
- Temperatura ambiente de operação: -40°C～75°C
É uma solução ideal para vigilância IP, vento, eletricidade, PIS de metrô, automação de montagem, SCADA de energia, tratamento de esgoto, metalurgia, transporte inteligente, transporte ferroviário, militar e outras indústrias
Especificação do Switch de Fibra Óptica
| Nome do produto |
Switch de Fibra PoE Industrial de 10/100Mbps (2F+4TP) |
| Modelo nº |
IM-FP244FE |
| Porta |
2x100M SFP Fibra
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
4x10/100/1000M UTP RJ45 (Suporta detecção automática MDI/MDIX)

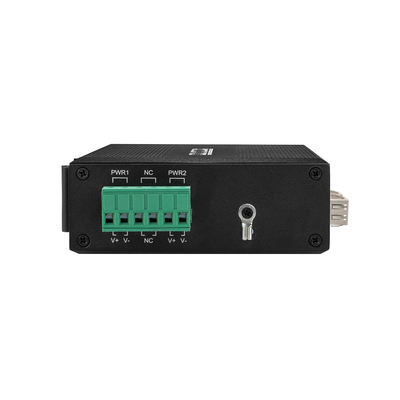

1x6-PIN Power Terminal Block
|
| Protocolo |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Recursos de comutação |
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento:<10us
Largura de banda do sistema: 1,2 Gbps (sem congestionamento de tráfego)
MAC: 4K
Tamanho do buffer de pacotes: 1,75 Mb
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
|
| LEDs |
Energia, Fibra, Rede, PoE
PWR: Energia
Fibra: FX1, FX2
Ligado: a transmissão é normal
Desligado: a transmissão NÃO é normal (módulo óptico com defeito ou desconectado)
Laranja cobre: indicador PoE
Ligado: PoE está funcionando
Desligado: PoE não está funcionando ou este é um dispositivo Não-PoE
Verde cobre: indicador de velocidade
Ligado: a velocidade de transmissão é de 1000 Mbps
Piscando: em transmissão
Desligado: Desconectado ou a velocidade de trabalho é de 10/100 Mbps
|
| Consumo de energia |
Carga total sem PoE ≤5W |
| Fonte de energia |
Tensão de entrada da fonte de alimentação PoE: 48V (máx. 52V)
Potência de saída da fonte de alimentação PoE única: 30W (porta 1~4)
Orçamento total: 120W
Tensão de saída PoE: 48V
Conexão reversa: suporte
|
| Fiação PoE |
1/2 (V+), 3/6 (V-) |
| Ambiente |
Temperatura de trabalho: -40°C～75°C
Temperatura de armazenamento: -40°C～85°C
Umidade de trabalho: 10%～90%, sem condensação
Umidade de armazenamento: 10%～95%, sem condensação
|
| Padrões da indústria |
ESD: IEC61000-4-2, ±15KV ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surtos: IEC61000-4-5, Diferencial ±2KV, Comum ±6KV
|
| Certificação |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4: 2014
|
| Informações mecânicas |
Concha: Concha de metal corrugado, nível de grau IP40
Dimensão: 114*93*35mm

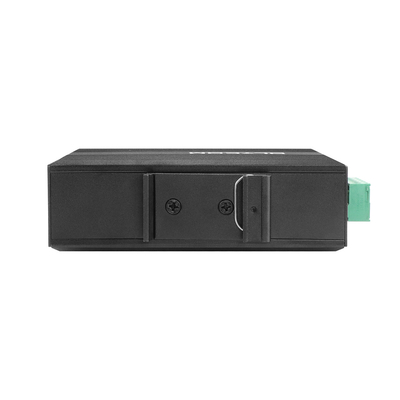

Método de montagem: Montagem em trilho Din/Parede
Peso: 0,35Kg/0,45Kg (Líquido/Bruto)
|
| Garantia |
3 anos, suporte técnico vitalício |
Informações de embalagem
- 1pc switch
- 1pc manual do usuário
Observação
Acessórios (suporte de trilho DIN, módulo óptico, fonte de alimentação, patchcord, cabo de rede, etc.) NÃO estão incluídos na caixa de embalagem, prepare-os você mesmo ou compre um conjunto completo de nós
Informações da caixa de envio
Tamanho do produto: 11,4*9,3*3,5cm
Tamanho da caixa interna: 23*16,5*5,8cm
Peso do produto: 0,35Kg
Peso da embalagem: 0,45Kg
Tamanho da caixa master: 67*33*47cm
Quantidade da embalagem: 40 unidades
Peso da embalagem: 20Kg
| Módulo Óptico Industrial |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| Fonte de Alimentação DIN Industrial |
| IM-DAC220/DC12V1.67A |
AC220V para DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V para DC24V1A, -30℃～70℃ |

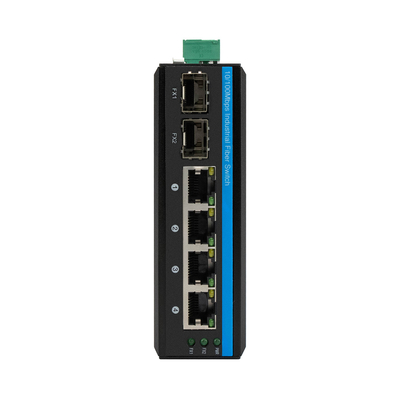

Imagem do Switch Ethernet Olycom
