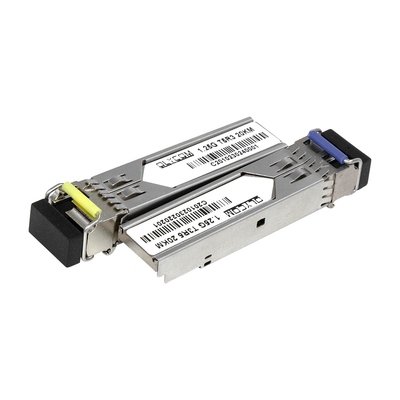

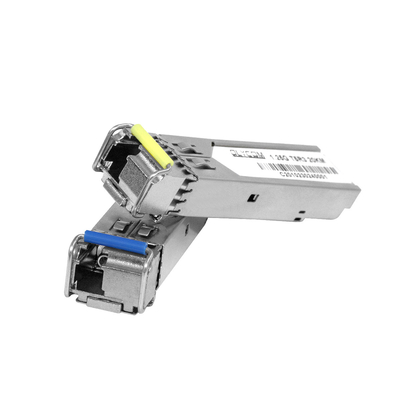

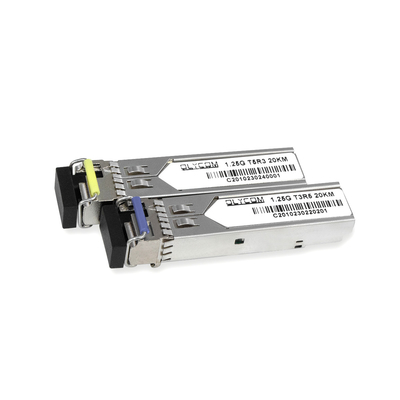

Olycom 20KM 1.25G módulo WDM SFP
- Não.
Introdução ao módulo óptico BIDI
- Apresentação dos transceptores OSBL1G20D-53 da OLYCOM
- A combinação definitiva de recursos de alto desempenho e preços acessíveis
- Dispõe de uma única interface de óptica LC
- Estes transceptores cumprem todos os requisitos do Small Form Factor Pluggable Multi-Sourcing Agreement (MSA)
- Os seus recursos de diagnóstico digital são facilmente acessíveis através do autocarro serial de 2 fios descrito na SFF-8472.
- A seção receptor utiliza um receptor PIN, enquanto o transmissor usa um laser DFB de 1550 nm, alcançando um orçamento de link notável de até 14 dB
- Estes transceptores superiores são garantidos para se destacar em 1000Base-LX Ethernet 20km aplicações, oferecendo desempenho imbatível e confiabilidade que não vai deixá-lo para baixo
- Escolha a OLYCOM, o seu parceiro de confiança em tecnologia de ponta.
Características do transceptor SFP de 20 km
Apresentando o nosso produto de ponta, desenvolvido pela Shenzhen Olycom Technology Co., Ltd., para ajudar a elevar a sua experiência de transmissão de dados.
Com a nossa tecnologia Up to 1.25Gb/s Data Links, agora pode desfrutar de uma conectividade mais rápida e perfeita.
O nosso produto vem equipado com um recurso Hot-Pluggable, é fácil de usar e instalar.
O seu conector Single LC garante uma ligação segura e estável, enquanto o produto é construído para transmissão de longa distância de até 20 km em SMF 9/125μm.
O nosso transmissor laser FP de 1310 nm foi concebido para fornecer uma transmissão de dados de qualidade superior, enquanto o nosso fotodetector PIN de 1550 nm garante a recepção segura de dados.
Com uma única fonte de alimentação +3,3V, o nosso produto Data Links é eficiente e fácil de manter.
A nossa interface de monitorização compatível com a SFF-8472 garante uma monitorização remota fácil e simplificada para a sua conveniência.
É também de poupança de energia, com uma potência máxima de 1W.
O nosso produto é ecológico, compatível com a RoHS e livre de chumbo.
A faixa de temperatura de operação não é um problema, pois foi projetada para suportar a faixa de temperatura de operação comercial: -0°C a 70°C.
Aplicação
-
1000Base-LX Ethernet
-
Metrô/Redes de Acesso
- 1 × Canal de fibra
- Outras ligações ópticas
Características elétricas
| Parâmetro |
Símbolo |
Minha. |
Tipico |
Max. - O quê? |
Unidade |
Notas |
| Secção transmissora: |
|
| Impedância diferencial de entrada |
Rin |
90 |
100 |
110 |
W |
1 |
| Balanço de entrada de dados de ponta única |
Vin PP |
250 |
|
1200 |
mVp-p |
|
| Transmissão de tensão desativada |
Doenças venéreas |
Vcc 13 |
|
Vcc |
V |
2 |
| Transmissão de tensão activa |
VEN |
Vaca |
|
Vee + 0.8 |
V |
|
| Transmitir Desativar Tempo de afirmação |
Tdeserto |
|
|
10 |
nós |
|
| Seção receptor: |
|
| Balanço de saída de dados de extremidade única |
Vou, por favor. |
300 |
|
800 |
Mv |
3 |
| Falta de perdas |
Vlosfault |
Vcc ¢ 0.5 |
|
VCC_host |
V |
5 |
| LOS Normal |
Vlos norma |
Vaca |
|
Vee + 0.5 |
V |
5 |
| Rejeição da fonte de energia |
PSR |
100 |
|
|
mVpp |
6 |
Parâmetros ópticos
| Parâmetro |
Símbolo |
Minha. |
Tipico |
Max. - O quê? |
Unidade |
Notas |
| Secção transmissora: |
| Comprimento de onda do centro |
λc |
1270 |
1310 |
1600 |
nm |
|
| Largura espectral ((RMS)) |
σRMS |
|
|
4 |
nm |
|
| Potência de saída óptica |
Pout |
- 9 |
|
-3 |
dBm |
1 |
| Taxa de extinção |
Urgência |
9 |
|
|
dB |
|
| Tempo de subida/baixa óptica |
tr / tf |
|
|
260 |
ps |
2 |
| Intensidade relativa do ruído |
RIN |
|
|
- 120 |
dB/Hz |
|
| Contribuição total do Jitter |
TX Δ TJ |
|
|
0.284 |
UI |
3 |
| Máscara de olho para saída óptica |
Compatível com a norma IEEE802.3 z (segurança do laser de classe 1) |
|
| Seção receptor: |
|
| Comprimento de onda de entrada óptica |
λc |
1530 |
1550 |
1570 |
nm |
|
| Sobrecarga do receptor |
Pol |
-3 |
|
|
dBm |
4 |
| Sensibilidade ao RX |
Sen |
|
|
- 24. |
dBm |
4 |
| RX_LOS Assert |
Perda de A |
- 40 |
|
|
dBm |
|
| RX_LOS Desafirmar |
Perda de capital |
|
|
- 25 |
dBm |
|
| Histerese RX_LOS |
LOS H |
0.5 |
|
|
dB |
|
| Especificações gerais: |
| Taxa de dados |
BR |
|
1.25 |
|
Gb/s |
|
| Taxa de erro de bits |
BER |
|
|
10 a 12 |
|
|
| Comprimento máximo de ligação suportado em 9/125μm SMF@1.25Gb/s |
LMAX |
|
20 |
|
km |
|
| Orçamento total do sistema |
LB |
14 |
|
|
dB |
|
Desenho mecânico
