10/100Mbps 4 Port Outdoor PoE Switch
Especificação do interruptor de fibra industrial
| Nome do produto |
10/100Mbps Industrial PoE Fiber Switch ((2F+4TP) |
| Número do modelo. |
IM-FP244FE |
| Porto |
2x100M Fibra SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metros
4x10/100/1000M UTP RJ45 ((Apoio à detecção automática MDI/MDIX)
Bloco terminal de alimentação 1x6-PIN
|
| Protocolo |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 a 30W ((PoE+)
|
| Mudança de características |
Modo de transmissão: armazenamento e encaminhamento
Retardo de envio: < 10 us
Largura de banda do sistema: 1,2 Gbps (sem engarrafamento)
4K.
Tamanho do buffer de pacotes: 1,75 Mb
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
|
| Lâmpadas LED |
Energia, Fibra, Rede, PoE
PWR: Poder
Fibra: FX1, FX2
Ligado: transmissão normal
Desligado: a transmissão NÃO é normal (módulo óptico defeituoso ou desconectado)
Laranja de cobre: indicador PoE
O PoE está a funcionar.
Desligado: PoE não está funcionando ou este é um dispositivo não-PoE
Verde cobre: indicador de velocidade
Ligado: velocidade de transmissão 1000 Mbps
Clinch: em transmissão
Desligado: desconectado ou velocidade de trabalho 10/100Mbps
|
| Consumo de energia |
Carga total sem PoE≤5W |
| Fornecimento de energia |
Voltagem de entrada da fonte de alimentação PoE: 48V (máximo 52V)
Potência de saída da fonte de alimentação PoE única: 30W (porta 1~4)
Orçamento total: 120 W
Voltagem de saída PoE: 48V
Conexão reversa: suporte
|
| Conexão PoE |
1/2 (V+), 3/6 (V-) |
| Meio Ambiente |
Temperatura de funcionamento: -40°C 75°C
Temperatura de armazenagem: -40°C ∼85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
| Normas do sector |
ESD: IEC61000-4-2, ±15KV de contacto com ar, ±6KV
EFT: IEC61000-4-4, Geral ±6KV
Força: IEC61000-4-5, diferencial ±2KV, comum ±6KV
|
| Certificação |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
A norma EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B ((Classe B) ANSI C63.4: 2014
|
| Informações mecânicas |
Concha: Concha metálica corrugada, nível IP40
Dimensões: 114*93*35mm
Método de montagem: montagem em trilho/parede
Peso: 0,35 kg/0,45 kg ((Neto/bruto)
|
| Garantia |
3 anos, suporte técnico ao longo da vida |
- Fornecer PoE activo ((DC48V) a câmaras IP PoE, WAPs, etc., através de cabo de cobre Cat5 ou superior
- Portas de fibra SFP de detecção automática de 2x100Mbps
- 4x10/100/1000Mbps Sensor automático RJ45, IEEE 802.3af/a energia ligada a 1~ 4 portas
- Detetar os modos PoE ((Não PoE, 802.3af/at compatível) de equipamentos elétricos ligados
- Proteção contra ondas de 6KV Ethernet, adaptada a ambientes externos adversos
- Suporte automático MDI/MDIX
- Modo de controlo do caudal: duplex completo com padrão IEEE 802.3x, semi-duplex com padrão de pressão contrária
- IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX compatíveis

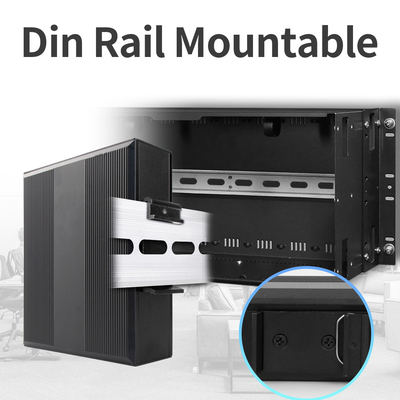

- Instalação de trilhos ou paredes DIN
- Faixa de potência até 100 metros
- Cumprir as normas FCC e CE
- Mecanismo de comutação de armazenamento e transferência
- Temperatura do ambiente de funcionamento: -40°C 75°C
Com as características acima, é uma solução ideal para vigilância IP, vento, eletricidade, PIS de metrô, automação de montagem, SCADA de energia, tratamento de esgoto, metalurgia, transporte inteligente,transporte ferroviárioIndústria militar e outras indústrias
Perguntas frequentes
1Em que chip é baseado?
Olycom: Realtek
2Posso personalizar?
- Sim.
Apoiamos serviços OEM como logotipo, nome do modelo, rótulo, máscara de PVC e peças do produto (kit de montagem, bloco de terminal de energia, etc.)
3Está tudo bem?
Não.

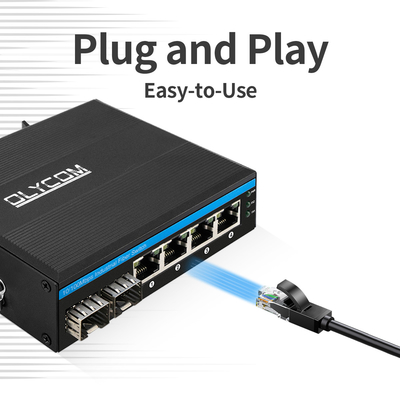

É apenas simples plug-and-play, mas temos um modelo gerenciado ((IM-FP244GM)
Acessórios
| Módulo óptico industrial |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Fornecimento de energia industrial DIN |
| Im-DAC220/DC48V2.5A |
AC220V a DC48V2.5A, -40°C ∼70°C |
| O número de veículos deve ser indicado. |
AC220V a DC48V5A, -40°C ∼70°C |
| O número de veículos deve ser indicado. |
AC220V a DC48V10A, -40°C ∼70°C |
Lista de embalagens
- 1pc interruptor
- Manual do utilizador
Observação
Os acessórios (módulo óptico, fonte de alimentação, patchcord, cabo de rede, etc.) NÃO estão incluídos na embalagem
Por favor, prepare-o sozinho ou compre um conjunto inteiro de nós.
Informações sobre as caixas de transporte
Tamanho do produto: 11,4*9,3*3,5cm
Tamanho da caixa interna: 23*16,5*5,8cm
Peso do produto: 0,35 kg
Peso da embalagem: 0,45 kg
Tamanho da caixa-mãe: 67*33*47cm
Quantidade de embalagem: 40pcs
Peso da embalagem: 20 kg
Garantia e garantia
Na Shenzhen Olycom Technology Co., Ltd., orgulhamos de usar apenas materiais novos que atendam aos mais altos padrões.
Na verdade, nunca usamos materiais antigos ou remodelados.
Apoiamos os nossos produtos com uma garantia do fabricante de 5 anos (excluindo danos artificiais ou mau uso).
Todos os produtos passam por rigorosos testes funcionais e de envelhecimento antes da entrega para garantir uma qualidade de ponta.
No raro caso de problemas de compatibilidade ou qualidade, oferecemos devoluções e reparações ou substituições fáceis.
Por favor, note que o comprador é responsável por todos os encargos de devolução e segunda remessa.
Com o nosso compromisso com a qualidade e a satisfação do cliente, pode confiar na Olink para todas as suas necessidades tecnológicas.
