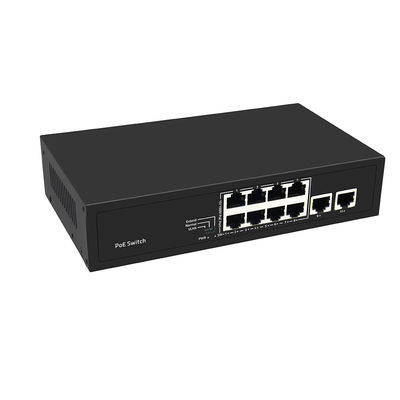

Switch PoE Ethernet CCTV 8 Portas 10/100M
Recursos do Switch de Segurança CCTV
- Em conformidade com os padrões IEEE 802.3, IEEE 802.3u, IEEE802.3af/at
- 8 portas PoE 10/100M + 2 portas Ethernet Uplink 10/100M
- Em conformidade com os padrões IEEE 802.3, IEEE 802.3u, IEEE802.3af/at
- Porta Ethernet suporta adaptação 10/100M e funções PoE
- Suporta rotação automática de porta (Auto MDI/MDIX)
- Fornecido automaticamente para dispositivos adaptáveis
- Monitoramento do status do indicador do painel e ajuda na análise de falhas
- Suporte para modo VLAN, modo Normal e modo Extend
- Modo de controle de fluxo: full-duplex adota o padrão IEEE 802.3x, half-duplex adota o padrão Back pressure
Com métodos de instalação e manutenção simples e convenientes e recursos de negócios ricos, ajuda os usuários a construir uma rede de alto desempenho segura e confiável.
Está localizado principalmente na camada de núcleo ou convergência de redes de usuários, como parques industriais, edifícios, fábricas e minas, agências governamentais e banda larga residencial.
Pode ser amplamente utilizado em cenários de acesso Ethernet, como pequenas e médias empresas, cibercafés, hotéis e escolas.
Especificação do Switch Fast Ethernet
| Interface E/S |
| Energia |

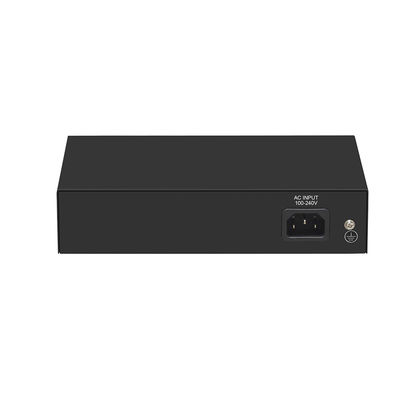

Entrada: AC 100-240V, 50/60Hz |
| Ethernet |
8 Portas PoE 10/100M + 2 Portas Ethernet Uplink 100M |
| Desempenho |
| Capacidade de Comutação |
2Gbps |
| Taxa de Transferência |
1.488Mpps |
| Buffer de Pacotes |
448Kbit |
| Endereço MAC |
2K |
| Frame Jumbo |
2048 bytes |
| Modo de Transferência |
Armazenar e encaminhar |
| MTBF |
100000 horas |
| Padrão |
| Protocolo de Rede |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (Controle de Fluxo)
|
|
Protocolo PoE
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
Mídia de Rede
|
10Base-T: UTP Cat3,4,5 ou superior (≤100m)
100Base-TX: UTP Cat5 ou superior (≤100m)
|
| Proteção |
| Certificado de Segurança |
CE, FCC, RoHS |
| Ambiente |
| Ambiente de Trabalho |
Temperatura de Trabalho: -10~50°C
Temperatura de Armazenamento: -40~70°C
Umidade de Trabalho: 10%~90%, sem condensação
Temperatura de Armazenamento: 5%~95%, sem condensação
|
| Indicação |
| Indicadores LED |
PWR (fonte de alimentação), SW (DIP), 1-10 Verde (Link & Dados) |
| Switch DIP |
VLAN: Modo de isolamento de porta. Neste modo, as portas PoE (1-8) do switch não podem se comunicar entre si, e só podem se comunicar com a porta UP-link.
Normal: Modo normal, todas as portas podem se comunicar entre si, a distância de transmissão está dentro de 100 metros, a taxa de transmissão é 10M / 100M adaptativa;
Extend: Modo de extensão de link, a fonte de alimentação PoE e a distância de transmissão de dados das portas 1-8 podem ser estendidas para 250 metros, a taxa de transmissão se torna 10M
|
| Mecânico |
| Tamanho da Estrutura |
Dimensão do Produto: 200*118*44mm
Dimensão da Embalagem: 245*190*60mm
Peso Líquido: 0.61kg
Peso Bruto: 0.89kg
|
| Informações de Embalagem |
Medida da Caixa: 520*320*400mm
Quantidade de Embalagem: 20 unidades
Peso da Embalagem: 18.8KG
|
| Tensão de Alimentação |
Tensão de Entrada: AC 100-240 V
Fonte de alimentação: 52V1.85A
|
| Energia |
Potência do produto: máximo 10W
Potência PoE: máximo 80W
|
| Lista de Pacotes |
Switch 1 unidade, Cabo de alimentação 1 unidade, Manual do usuário 1 unidade, Certificação 1 unidade |
Aplicação do Switch PoE Comercial
Informações de Embalagem
- A embalagem padrão geralmente contém um dispositivo principal, um cabo de alimentação e um manual do usuário.
- Há um rótulo do produto no dispositivo e fora da caixa de embalagem.
- Para o rótulo do produto, tudo bem colocar seu logotipo/modelo na descrição
- Claro, suporta seu idioma (coreano/italiano/russo...
FAQ
1. Quantas câmeras PoE este switch pode alimentar e qual é o orçamento total de energia PoE?
Este switch fornece 8 portas PoE 10/100M com um orçamento total de energia PoE de 80W, o que significa que ele pode fornecer energia para até 8 dispositivos habilitados para PoE simultaneamente através de um único cabo Ethernet por dispositivo.
Ele está em conformidade com os padrões IEEE 802.3af (até 15.4W por porta) e IEEE 802.3at (até 30W por porta), tornando-o compatível com uma ampla gama de câmeras IP, pontos de acesso sem fio e outros dispositivos alimentados por PoE de todos os principais fabricantes. A energia é negociada e fornecida automaticamente com base nos requisitos reais de cada dispositivo conectado.
Ao planejar sua instalação, recomendamos calcular o consumo total de energia de todos os dispositivos conectados para garantir que não exceda o orçamento geral de 80W, pois exceder esse limite pode fazer com que certas portas fiquem instáveis ou reduzam a saída para os dispositivos conectados.
2. O que é o modo Extend e como ele ajuda em instalações de câmeras de longa distância?
O modo Extend é uma função de um toque ativada através do switch DIP no painel frontal que permite que a energia PoE e a transmissão de dados alcancem distâncias de até 250 metros em cabos Ethernet Cat5e ou Cat6 padrão, bem além do limite padrão de 100 metros do Ethernet convencional.
Isso é particularmente valioso para instalações de CCTV em edifícios grandes, estacionamentos, instalações de armazéns ou ambientes de campus onde as câmeras estão posicionadas longe do switch central e a execução de cabos adicionais ou a instalação de switches intermediários seria cara ou impraticável. No modo Extend, a taxa de transmissão nas portas 1 a 8 opera a 10Mbps, o que é suficiente para fluxos de vídeo de câmeras IP padrão.
Para instalações dentro de 100 metros onde a velocidade total de 10/100Mbps é necessária, o modo Normal pode ser selecionado em vez disso, e a troca entre os modos não requer software ou interface de gerenciamento.
3. O que é o modo VLAN e por que eu o usaria para uma rede CCTV?
O modo VLAN é ativado através do switch DIP e isola todas as oito portas PoE de se comunicarem entre si, enquanto ainda permite que cada porta se comunique individualmente com as duas portas uplink.
Em uma implantação de CCTV, este é um recurso de segurança importante, pois impede que qualquer câmera IP acesse ou interfira com outras câmeras no mesmo switch. Essa abordagem de isolamento de porta garante que, mesmo que uma câmera seja comprometida ou experimente um problema de rede, ela não possa afetar as outras câmeras ou gerar tráfego de broadcast que degrade o desempenho geral da rede.
É uma configuração recomendada para instalações de vigilância profissional onde a segurança da rede e a segregação de tráfego entre as portas das câmeras são prioridades, particularmente em projetos de segurança governamentais, comerciais e residenciais.
4. Como os indicadores LED e o switch DIP ajudam na instalação e solução de problemas no local?
Este switch possui um painel de indicadores LED claro exibindo o status de energia e a atividade individual de link e dados para todas as 10 portas, permitindo que os técnicos verifiquem instantaneamente se cada conexão de câmera ou uplink está ativa e transmitindo dados sem a necessidade de software ou laptop no local.
O switch DIP do painel frontal fornece controle físico de uma tecla para alternar entre os modos de operação VLAN, Normal e Extend, tornando simples para os instaladores configurar o switch para os requisitos específicos de cada projeto sem acessar nenhuma interface web ou linha de comando. O LED indicador SW confirma qual modo está ativo no momento.
Essa combinação de indicadores visuais e troca de modo físico reduz significativamente o tempo de instalação e solução de problemas, tornando este switch particularmente adequado para integradores e instaladores de segurança que precisam implantar e verificar vários switches rapidamente em grandes projetos de CCTV.
