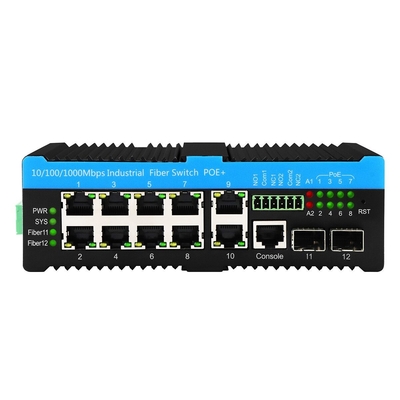

8 Portos Layer 2 Gigabit 90W PoE Switch gerenciado
Especificação do interruptor de fibra industrial
| Porto |
2*100/1000/2500Mpbs portas SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metros
8*UTP PoE Downlink ((PoE af/at/bt)
1* Portão da consola

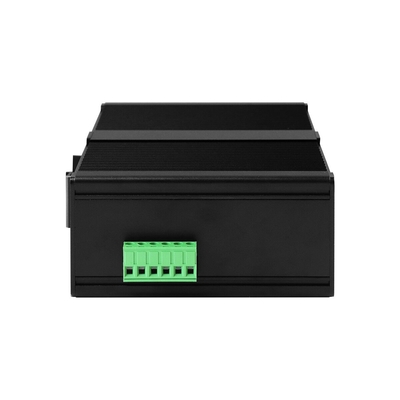

Bloco terminal de alimentação 1*6-PIN
2*Saída de alarme
|
| Protocolo |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
A UIT-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
IEEE802.3bt
|
| Mudança de características |
Modo de transmissão: armazenamento e encaminhamento
Retardo de envio: < 10 us
Largura de banda do sistema: 36 Gbps (sem engarrafamento)
Tamanho da DRAM: 128M
Dimensão do flash: 16M
Tamanho do buffer de pacotes: 4 Mb
ID das VLAND: 4096
Tabela de endereços MAC Tamanho: 8K
Jumbo Frame: 9,6KB
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
|
| Lâmpadas LED |
Energia, Sistema, Rede, PoE, Fibra, Alarme
PWR: Potência, vermelho
SYS: Sistema, vermelho
Ligação/Atividade de rede: LED verde
Taxa de dados de rede: LED laranja (ON para 1G)
PoE: Green Active
Fibra de ligação: Verde
Alarme LED: piscar vermelho
|
| Fornecimento de energia |
Voltagem de entrada: 48V (máximo 57V)
Voltagem de saída PoE: 48V
Potência de saída PoE única: 15.4W/30W/60W/90W ((porta 1~8)
Temperatura de trabalho: -40°C a +75°C ((a 240W PoE Output)
Temperatura de trabalho: -40°C a +55°C ((a 480W PoE Output)
Orçamento máximo: 720W ((Não recomendado tendo em conta a vida útil e a dissipação)
Conexão reversa: suporte
|
| Conexão PoE |
PoE af/at: 1/2 ((V+), 3/6 ((V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Meio Ambiente |
Temperatura de armazenagem: -40°C ∼85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
| Normas do sector |
ESD: IEC61000-4-2, ±15KV de contacto com ar, ±6KV
EFT: IEC61000-4-4, Geral ±6KV
Força: IEC61000-4-5, diferencial ±2KV, comum ±6KV
|
| Certificação |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
A norma EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B ((Classe B) ANSI C63.4: 2014
|
| Informações mecânicas |
Concha: Concha metálica corrugada, nível IP40
Dimensões: 165*112*45,5 mm

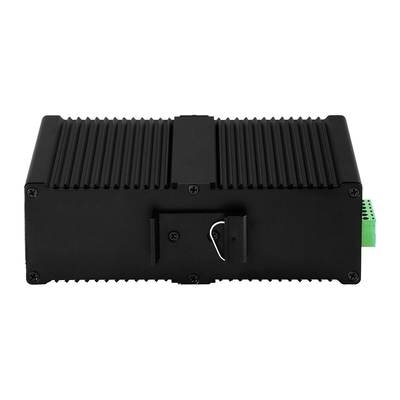

Método de montagem: montagem em trilho
Peso: 0,75 kg/0,9 kg ((Neto/bruto)
|
| Garantia |
3 anos, suporte técnico ao longo da vida |
Interface gráfica da Web
- Suporte ao diagnóstico do cabo e pode localizar o ponto de falha
- Suporte ao gerenciamento de IEEE802.3az EEE ((Ethernet Eficiente em Energia), otimize o consumo de energia
- Suporte STP, RSTP, MSTP, ITU-T G.8032 Ethernet Proteção Anel ((EPR)
- Apoio ao QoS, classificação do transporte QoS, CoS, controlo da largura de banda ((direção de entrada/saída), supressão de tempestades, serviços diferenciados
- Suporte a IEEE802.1q VLAN, porta VLAN, VLAN baseada em Mac, VLAN de sub-rede IP, VLAN de protocolo, conversor VLAN, MVR
- Suporte à agregação de ligações dinâmicas IEEE802.3ad LACP, agregação de ligações estáticas
- Suporte ao IGMP/MLD snooping V1/V2/V3, filtragem/modulação IGMP, pesquisa IGMP
- Relatório do Agente de Apoio do IGMP, espionagem do MLD.
- Segurança: baseada em porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Suporte ao Cisco® como CLI, gerenciamento da Web, SNMP v1/v2c/v3, Telnet
- Suporte à atualização de software via TFTP e HTTP, redundância de firmware impede o fracasso da atualização
- Suporte ao cliente DHCP/Relaio/Snooping/Snooping opção 82/Relaio opção 82
- Suporte para RMON, MIB II, imagem espelhada, registro de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Suporte para servidor IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Introdução ao L2 Managed Switch
O IM-FP21008GW estabelece um novo padrão para switches de rede industrial (INS) com uma taxa de dados de até 2,5G* para lidar com portas de uplink de fibra óptica.
Funciona a temperaturas compreendidas entre -40oC e +75oC e é capaz de monitorizar e comunicar as temperaturas de cada porto.
Aceita potência de 57VDC até 495W para fornecer potência PoE compatível com IEEE 802.3bt até 90W em 8 portas de cobre para uma potência total de 480W.Isso permite que ele forneça energia para as aplicações PoE mais exigentes para cúpulas PTZ, iluminação LED e produtos sem fios.
É compatível com o protocolo G.8032V1/V2.
É testado para aplicações críticas de transporte e tráfego.Dual de cobre e fibra uplinks permitir a queda e inserção para configurações de Ring Network usado para estradas e perímetro cenário de segurança.
É concebido exclusivamente para aplicações em ambientes externos com um chassi de descarga de temperatura, proteção contra sobretensões de 6KV,e a proteção térmica da porta programável pelo utilizador contra a sobre-temperatura desligada para evitar danos causados por calor excessivo.
É uma solução ideal para uma grande variedade de projetos, especialmente para aplicações IDF para MDF.
Aplicação do interruptor CCTV PoE
Perguntas frequentes
1Em que chip é baseado?
Olycom: Vitesse
2Posso personalizar?
- Sim.
Apoiamos serviços OEM como logotipo, nome do modelo, rótulo, máscara de PVC e peças do produto (kit de montagem, bloco de terminal de energia, etc.)
3Posso conectá-lo com dispositivos 10/100M?
- Sim.
Para as portas LAN são 10/100/1000M auto-sensing
Para as portas de fibra, configure a velocidade de 100Mbps através da Web GUI ou CLI
4Posso desligar a função PoE para algumas portas quando necessário?
R: Sim
Todos os switches gerenciados de PoE nesta série suportam a gestão de PoE
Por favor, basta definir o estado do PoE através da Web GUI ou CLI
5Fazes SKD/CKD?
R: Sim
Como fábrica, já lidamos com isto muitas vezes.
