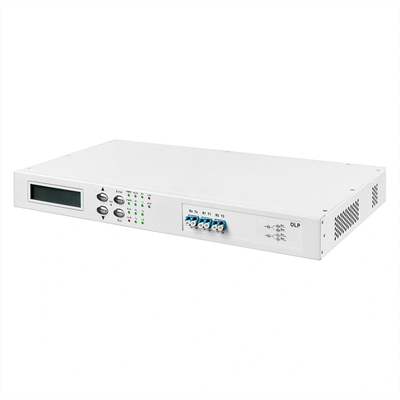

Sistema de proteção de linhas de fibra óptica Olycom OLP
Parâmetro
Chassis | Chassis 1U independente |
Temperatura de funcionamento | -5°C+55°C |
Umidade relativa | 5%~95% não condensante |
Temperatura de armazenamento | -20°C 75°C |
Fornecimento de energia | Fornecimento duplo de energia AC 220V/5060Hz, DC ((-36-72V) |
Dimensão | Estabelecimento padrão de 19' 1U (483*249*44mm) |
Consumo máximo de energia | 40 W |

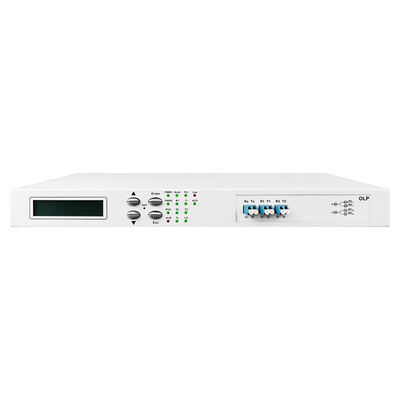

Painel frontal
Descrição
1) Descrição da interface óptica: a flange no painel do equipamento é a interface de sinal.
2) Ao remover o cabo de ligação de fibra óptica, cubra-o com uma tampa de poeira para evitar que objetos duros, poeira ou outra sujeira toquem, danifiquem e contaminem a porta de saída óptica.
3) Exibição LCD: exibe a potência óptica de entrada e saída e outras informações conexas.
4) ▲~ Up tecla; ▼~Down tecla; Enter~OK tecla; Esc~Cancel tecla.
5) RST: Suporta reinicialização de hardware e inicialização de hardware por botões de operação.
Painel traseiro
Descrição
1) O slot da fonte de alimentação (PIU) encontra-se na parte traseira do dispositivo, suportando AC (APU) / DC (DPU) opcional, e 1+1 backup quente da fonte de alimentação.
2) Luz indicadora: PWR: ligada: fonte de alimentação normal; desligada: falta de fonte de alimentação ou anomalia.
3) Interface Ethernet RJ45, porta serial RS-232: interface de comunicação para informação de dados de monitorização do dispositivo.
Características fundamentais
OLP: 1+1
Diagrama
Especificações
Função | Especificações | |
Faixa de comprimento de onda de trabalho | 1260 nm ~ 1650 nm | |
Tipo de OLP | OLP-1+1 (transmissão dupla e recepção seletiva) | |
Horário de mudança | < 15 ms | |
Introdução de perdas | Percurso de trabalho | < 4 dB |
Percurso alternativo | < 1,2 dB | |
Faixa de potência óptica do monitor | -50 dBm ~ +25 dBm | |
Interface óptica | LC/UPC (facultativo) | |
Consumo máximo de energia | 5W | |
MTBF | > 100 000 horas |
Definição de interface
Interface | Descrição | Função/conexão |
Rx | Interface de saída local OLP | Conecte-se à porta RX do dispositivo local |
Tx | Interface de recepção local OLP | Conecte-se à porta TX do dispositivo local |
R1 | Interface de recepção da rota principal | Conectar-se ao peer T1 |
T1 | Interface de saída da rota principal | Conectar-se ao peer R1 |
R2 | Interface de recepção de rota de backup | Conectar-se ao peer T2 |
T2 | Interface de saída de rota de backup | Conectar-se ao par R2 |
Definição do indicador
Interface | Descrição | Função |
PWR1/PWR2 | Indicador de potência do OLP |
Ligado, a fonte de alimentação do OLP está normal. Desligado, falha de alimentação |
RUN (em inglês) | Indicador do sistema OLP |
Ligado, o OLP está a funcionar normalmente. Desliga, há uma falha operacional. |
ACK | Indicador de retorno de instruções do OLP |
A seguir, há uma instrução para voltar. Desliga, não há instruções para voltar. |
LOS | Indicador de sinal OLP |
Ligado, o sinal óptico está perdido. Desligado, o sinal está perdido. |
ALM | Indicador de alarme do OLP | Sem sinais ópticos ou entrada e saída anormais |
Auto | Indicador do modo de funcionamento do OLP |
Ativado, em modo automático Desligado: funcionamento no modo manual |
R1 | Indicador de recepção da rota principal da OLP |
Ligado, recepção normal. Desligado, recepção anormal. |
R2 | Indicador de recepção da rota de reserva do OLP |
Ligado, recepção normal. Desligado, recepção anormal. |
T1 | Indicador de saída da rota principal da OLP |
Ligado, a saída é normal. Desligado, a saída é anormal. |
T2 | Indicador de saída de rota de reserva do OLP |
Ligado, a saída é normal. Desligado, a saída é anormal. |
Pri | Indicador de funcionamento da rota principal | A trabalhar na rota principal |
Configurações
1.Configuração do modo de trabalho
O dispositivo tem dois modos de funcionamento: modo manual e modo automático.
O modo manual é utilizado para a colocação em funcionamento do dispositivo e para a comutação forçada.
(1) Selecção automática e manual através da gestão da rede;
(2) Selecionar através do botão do dispositivo, pressionar por muito tempo o botão do painel do dispositivo até que a luz automática se apague (funcionando em manual) ou acenda (funcionando em automático)
Após a conclusão da operação pelo operador, o equipamento deve ser colocado em modo de funcionamento automático, caso contrário podem ocorrer acidentes de falha da protecção.
Nota: O dispositivo suporta o regresso automático do modo manual para o modo automático, e o tempo de regresso é de 5 minutos segundo a definição padrão de fábrica.
2.Configurações da rota principal
O dispositivo fornece configurações de rota principal. Os clientes podem selecionar R1 ou R2 como a rota principal de acordo com as necessidades; o padrão de fábrica é R1 como a rota principal
3.Configurações do percurso de trabalho
O padrão de fábrica R1 é a rota de trabalho primária (Pri) e R2 é a rota de trabalho de backup (Sec).
Quando o dispositivo estiver no modo de funcionamento automático, o dispositivo selecionará automaticamente uma rota de funcionamento com base nas condições da linha:
(1) Quando apenas uma rota estiver disponível: trabalho no canal correspondente à rota disponível;
(2) Quando ambas as rotas estiverem disponíveis: a rota correspondente à rota que funciona primeiro no tempo (se estiver a funcionar no canal de apoio,O dispositivo voltará automaticamente ao canal principal após 5 minutos, desde que o dispositivo esteja ligado à função de volta).
Ao selecionar uma rota manualmente, definir o dispositivo para o modo manual e definir a rota de trabalho através dos botões do painel ou gestão da rede
4.Configuração da potência limite do interruptor
O valor de potência de limiar de comutação inicial do dispositivo é de -30 dBm. O utilizador pode fazer as configurações correspondentes de acordo com o tipo de dispositivo e a situação real da linha da outra parte.
Princípio básico: o valor de potência limite de comutação é ligeiramente superior ao valor de potência mínima recebida do equipamento de transmissão óptica e a diferença é de 0,5 a 1 dB.(O valor mínimo de potência recebida está sujeito à garantia de uma transmissão normal de todo o serviço da rede).
5.Configurações do modo switchback
Definição de switchback: no modo automático, o dispositivo muda do estado de backup para o estado principal.No modo "automático sem comutação", mesmo que as condições de religação sejam cumpridas (as rotas primária e de reserva são normais), a rota de reserva não será automaticamente mudada para a rota principal.
6.Configuração de atraso do switchback
Quando o dispositivo estiver no modo de "retorno automático", o caminho óptico está no estado de reserva e o dispositivo está a funcionar no modo automático,O dispositivo realizará a detecção de luz nos caminhos principal e de reserva em tempo realSe detectar que a potência óptica dos caminhos principal e de reserva está dentro do tempo M (0~999 minutos), o dispositivo voltará automaticamente ao estado principal da estrada (Pri).
Aplicação
Descrição
O OLP TX está ligado à porta emissora de luz TX do equipamento do cliente
RX é ligado à porta de recepção de luz RX do equipamento do cliente
R1 é ligado ao dispositivo OLP oposto T1 através do cabo óptico
R2 está ligado ao dispositivo OLP T2 oposto
T1 está ligado ao dispositivo OLP oposto R1
T2 é ligado à extremidade oposta.
