2/4/8 Canal C21~C28 Cartão de Multiplexador Óptico de Adição/Drop
Características do produto
(1) Suporte 2/4/8 canais adicionar e soltar
(2) Plug-in play: não requer configuração
(3) Produto ecológico: totalmente passivo, sem necessidade de energia e sem arrefecimento
(4) Baixa perda de inserção
Perda máxima de inserção de 2CH ≤ 1,5 dB
4 Perda máxima de inserção de CH ≤3dB
Perda máxima de inserção de 8CH ≤ 4,5 dB
Especificações
| Função |
CWDM OADM |
DWDM OADM |
| Número do canal |
1 |
2 |
4 |
8 |
16 |
1 |
2 |
4 |
8 |
16 |
| comprimento de onda de operação ((nm) |
1260~1620 |
1525 a 1565 |
| Tipo de empresa |
Rede da UIT-T |
Rede da UIT-T |
| comprimento de onda central (nm) |
20 |
0.8nm ((100GHz) |
| Perda de inserção do canal (dB) |
In ̊Drop |
≤ 0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤ 4.5 |
≤ 0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤ 4.5 |
| Adicionar ---- Remover |
≤ 0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤ 4.5 |
≤ 0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤ 4.5 |
| Para dentro... para fora. |
≤ 0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤ 4.5 |
≤ 0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤ 4.5 |
| Flatitude (dB) |
UIT±6.5 |
|
| Isolamento do canal adjacente (dB) |
≤ 0.5 |
| Isolamento dos canais não adjacentes (dB) |
≥ 30 |
| Perda de retorno (dB) |
≥ 40 |
| Flatitude (dB) |
≥ 50 |
| Número do espaço ocupado |
Suporte do chassi da série OSP3800, ocupa 1 espaço, (0,5U) |
| Interface óptica |
LC/UPC |
| Consumo máximo de energia |
5W |
| MTBF |
>100000 horas |

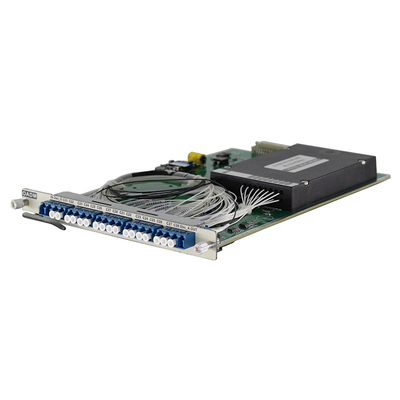

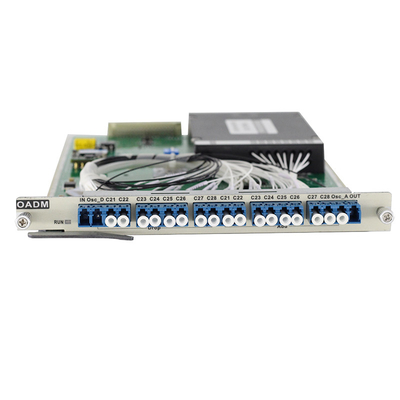

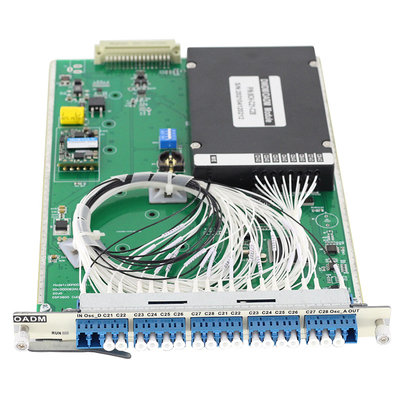

Diagrama do produto
Introdução
A placa OADM é uma parte importante do sistema WDM.
Pode realizar a reconfiguração dinâmica do canal de comprimento de onda óptico por módulo OADM.
Ou seja, it can dynamically adjust the wavelength resource and fiber path in optical path layer according to the change of traffic and demand in transmission network path and make the most effective use of network resources.
