OTN DWDM 5U Chassis 20 slots de serviço para entrada de potência dupla de transmissão 100G 200G 400G

Plataforma de transmissão de rack 5U para cartões de serviço da série OM3800

Parâmetros do produto

Descrição do produto

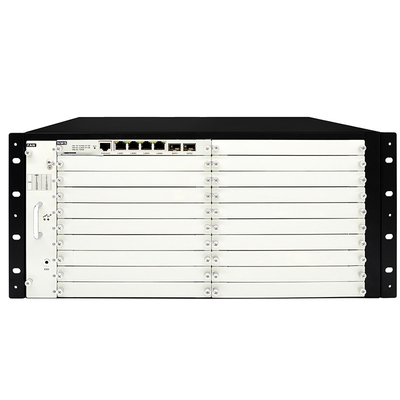

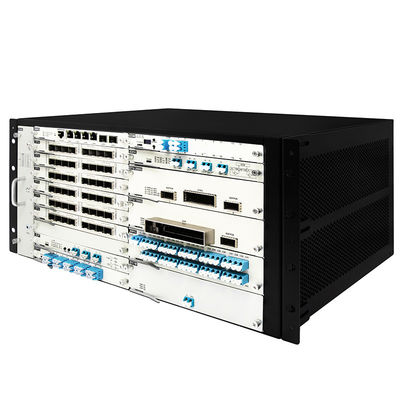

• O OM3800-5U foi projetado com uma estrutura de inserção de cartão padrão de 19 polegadas montada em rack 5U.
• O chassi único oferece 20 slots de módulos funcionais, 2 slots de alimentação e 1 slot de ventilador.
• Ele adota um design de saída de fibra no painel frontal, colocando todas as interfaces ópticas e interfaces de gerenciamento de rede na parte frontal.
• O design do fluxo de ar adota um padrão de ventilação da direita para a esquerda, com entrada de ar no lado direito do chassi.
• O ar frio é aspirado para dentro do chassi pela unidade de ventilação e depois expelido pelo lado esquerdo do chassi.

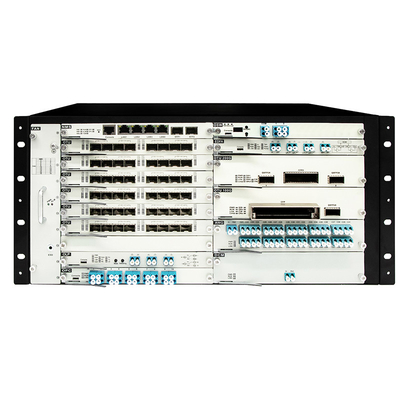

1. SLOT1 é para inserir o cartão de controle NMS (Sistema de Gerenciamento de Rede), enquanto SLOT2 a 19 pode acomodar vários tipos de cartões de visita.

2. Slot FAN: Usado para resfriamento do chassi. O indicador PWR aceso indica fonte de alimentação normal para o slot do ventilador. Se a luz ALM estiver vermelha, significa mau funcionamento do ventilador. Normalmente, a luz ALM deve estar apagada.

3. Luzes indicadoras:

- PWR: Ligado - Alimentação normal; Desligado - Sem fonte de alimentação ou anormal.

- ALM: On - Mau funcionamento do ventilador ou alarme de alta temperatura; Desligado - Normal.

1. O slot da fonte de alimentação (PIU) está localizado na parte traseira do dispositivo, suportando opções de corrente alternada (AC - APU) e corrente contínua (DC - DPU). A configuração de energia é backup ativo 1+1, fornecendo redundância.

2. Luzes indicadoras:

- PWR-DC, PWR-AC: Ligado - Alimentação normal; Desligado - Sem fonte de alimentação ou anormal.

Recursos do produto

• Padrão de 19 polegadas, altura 5U;
• Alta integração: Rack único suporta 19 slots comerciais de uso geral, 1 slot de gerenciamento de rede;
• Plataforma unificada: Suporta vários mix-ins de cartões de visita, gerenciamento de rede unificado;
• Alta confiabilidade: A fonte de alimentação suporta AC e DC simultaneamente, com suporte para proteção de fonte de alimentação 1+1;
• Excelente desempenho de dissipação de calor: Projetado com 6 ventiladores de alto desempenho e alta velocidade para garantir uma dissipação de calor eficaz.

Aplicativo

• Telecomunicações
• Centro de dados
• Rede 5G
• Rede de Longo Curso

Solução de transmissão Olycom DWDM

• Caso de rede em cadeia DWDM
• Caixa de rede em anel DWDM
• Caixa de proteção de linha óptica DWDM+OLP
• Solução DWDM de ultra longa distância
• Caso ponto a ponto DWDM
• Caso de rede bidirecional de fibra única DWDM
